Механические захваты для монтажа сэндвич-панелей

Для монтажа панельных конструкций типа сэндвич используют несколько вариаций механических захватов.

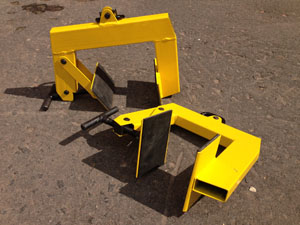

Механический захват струбциной


В таком удобном варианте захвата возможно не только фиксация и удержание, но и регулирование усилия сжатия, что предотвращает повреждение поверхности передвигаемой панели. При небольшом весе, устройство способно подымать панели толщиной от 50 до 200 мм, и массой около 200 килограмм.

Конструкционно-струбциный вариант грузозахватного устройства состоит из винтового механизма и неподвижной главной рамы. Подвижный элемент вращаясь изменяет расстояние между губками, и при достижении требуемого положения фиксируется специальным рычагом или винтом. Захват струбциной сподручно использовать для кантования сэндвич панелей.

Захват для сэндвич-панелей с креплением в замок

захват с креплением в замок
Одна из разновидностей механического захвата для перемещения сэндвич панелей — крепление непосредственно в их замки (соединение шип в паз).

Перед тем как начать перемещение панелей, их устанавливают строго вертикально на прокладки, размещенные по всей длине. Неправильное расположение и смещение сэндвич панелей может привести к деформации замков. Такой тип захвата применяют для горизонтального способа фиксации и переноски сэндвич панелей.

Механический захват с применением сквозного просверливания

захват со сверлением панели
Механический захват с применением сквозного просверливания профильных листов сэндвич панелей. Сверловка отверстий должна быть произведена весьма точно, так чтобы было обеспечено расположение скрепляющего штифта строго перпендикулярно металлической поверхности. Впоследствии отверстия закрываются крепежом или фасонными деталями. Механический захват с помощью сквозного сверления зачастую используют для вертикальной установки панелей типа сэндвич.

При использовании механических захватов для подъема панелей типа сэндвич, применяют обвязку текстильными стропами. Они должны полностью обхватывать и удерживать передвигаемую панель до тех пор, пока она не будет перемещена и смонтирована в необходимом месте.

сэндвич панели технические характеристики
Сэндвич-панели всё чаще и чаще используют в строительстве. Одна из лидирующих компаний по их изготовлению является Теплант. Сэндвич-панели Теплант устойчивы к влаге, имеют высокие показатели коэффициента стойкости к теплопотерям, пожароустойчивы. Материал этой компании имеет безупречное качество.

Если вы хотите сэкономить, то советуем прочитать об изготовлении сэндвич-панелей своими руками в этой статье. Она содержит инструкцию по их изготовлению, полезные советы.

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

  • текстильные стропы;
  • механические;
  • приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

  • способа прижимного механизма (с помощью рычагов или струбцин);
  • грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
  • ширине раскрытия (выбор производится по толщине материала);
  • конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

4

Вакуумные захваты для сэндвич-панелей

захваты для сэндвич-панелей вакуумного типа
Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

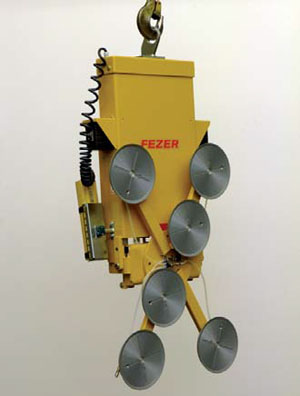

Конструкции вакуумных захватов

из чего состоит вакуумный захват для сэндвич панелей
Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

плюсы вакуумных захватов для сэндвич панелей
Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

  • Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
  • Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
  • Надежность, удобство закрепления
  • Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
  • Для монтажа листа сэндвич панели достаточно двух, трех человек
  • Высокое качество выполняемых работ
  • Универсальность конструкции
  • Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
  • Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
  • Простота и легкость эксплуатации
  • Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

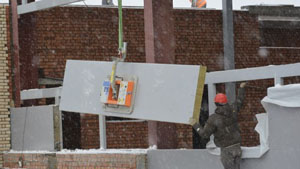

Стоимость вакуумных захватов для сэндвич-панелей

цена на вакуумный захват
Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

  • Усилие сжатия
  • Грузоподъемность
  • Минимальный и максимальный интервал захвата
  • Габаритные размеры
  • Толщину панелей и их вес
  • Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Текстильные стропы

Это один из самых распространенных и простых приспособлений для перемещения грузов. Стропы изготовляют из грузоподъемной ленты шириной от 30 мм. В зависимости от разрывного усилия ленты окрашены в определенный цвет.

Второй вид строп — круглопрядные. Их используют для хрупких и ценных грузов, с мягкими кромками и окрашенными, полированными поверхностями. Таки стропы представляют собой оболочку, внутри которой очень прочные пряди из полиэстера. Их количество зависит под поднимающей способности инструмента.

Текстильные стропы изготовляются в соответствии с ГОСТ, и должны сопровождаться паспортом и гарантией.

Ленточные стропы — доступный и простой материал для перемещения панелей
Ленточные стропы — доступный и простой материал для перемещения панелей

Цены на ленточные стропы

Ленточные стропы

Текстильные стропы имеют ряд преимуществ:

  • легкость;
  • гибкость;
  • минимальные повреждения полимерного покрытия;
  • доступная цена;
  • возможность использовать даже при температуре до -60 °С.

Недостаток захвата — повреждаемость нитей об острые края, которые имеют сэндвич-панели, особенно изготовленные из металла. Поэтому захваты надо постоянно осматривать на предмет повреждений.

Однако у текстильных строп есть и недостатки. Обычно панели на площадке лежат плашмя. Поэтому возникают трудности с установкой стропов. Аналогичные проблемы возникают и при растроповке. Надо снять ленты так, чтобы лист не упал и не изменилась ориентация.

Внимание! Такой захват не рекомендован для перемещения сэндвич-панелей большой длины. Запрет обусловлен тем, что ветви строп не образуют угол, который бы обеспечивал надежную фиксацию перемещаемого груза.

Помимо того, возникает сильный изгиб, что может привести к повреждению строительного материала.

Как сделать захват самостоятельно

Если нет возможности приобрести захват в магазине или взять его в аренду, то можно изготовить приспособление самостоятельно.

Самодельный инструмент состоит из таких частей:

  • рычаг — контролирует силу сжатия;
  • зажимные губы;
  • подвижный элемент — приводит в движение зажимные губы;
  • основная рама.

Самодельная струбцина — пошаговая инструкция

Сделать струбцину можно из детской деревянной вешалки. Для этого потребуется:

  • вешалка;
  • две шпильки.

Изготовляют струбцину в такой последовательности:

Шаг 1. Вешалку разделяют на две равные части.

Делим вешалку пополам
Делим вешалку пополам

Шаг 2. Отмечают на ней места, куда необходимо вставить шпильки.

Производим разметку
Производим разметку

Шаг 3. Сверлят отверстия.

Делаем отверстия
Делаем отверстия

Шаг 4. Делают паз для стопорных гаек, вставляют гайки.

Монтируем гайки
Монтируем гайки

Шаг 5. Вставляют шпильки с резьбой и фиксируют гайками.

Вставляем шпильки с резьбой
Вставляем шпильки с резьбой

Правила безопасности при монтаже сэндвич-панелей

Перед началом работы подготавливают рабочие места:

  • отмечают опасные зоны;
  • ограждают проемы;
  • вывешивают надписи, которые предупреждают об опасности;
  • устанавливают строительные леса, высота ограждения не должна превышать 1м;
  • если предстоит работа ночью или в пасмурную погоду, обеспечивают достаточное освещение рабочих зон.

Внимание! На подготовительном этапе проверяют стропы, захваты двойной нагрузкой.

К работе с сэндвич-панелями допускают взрослых старше 18 лет. Они должны пройти курс по технике безопасности.

Необходимо учитывать погодные условия, особенно скорость ветра.

Применяется два способа монтажа панелей — по вертикали и по горизонтали. Способ выбирают до начала работ.

Нельзя поднимать грузы, если их масса выше, чем допускается захватом.

Запрещается:

  • эксплуатация неисправного или недоукоплектованного оборудования;
  • применять подъемные средства, если плохо читаются данные о грузоподъемности;
  • поднимать поврежденные грузы;
  • поднимать грузы, когда под ними находятся люди.

При перемещении в любом направлении сэндвич-панелей с использованием средств механизации подъем возможен только в продольном ее положении. К листам захватывающие устройства цепляют за боковые, менее жесткие, стены.

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

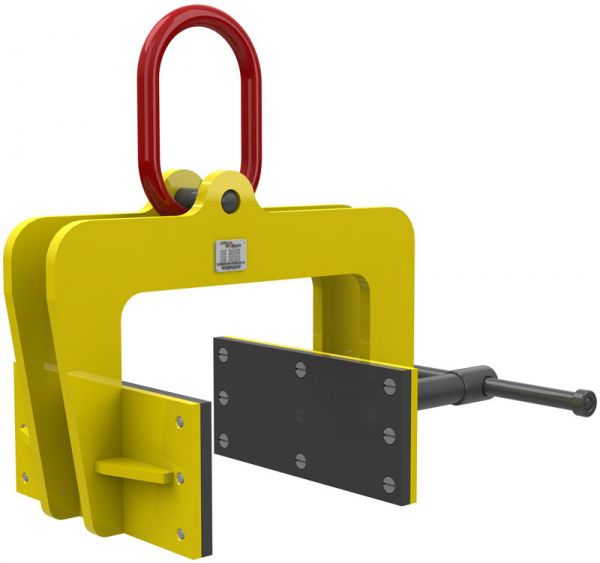

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

ВАЖНО!Вакуумные крепления фиксируют по центру панели.

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.
