Порядок картриджей в проточных фильтрах
Гейзер, Аквафор, Atoll или любые другие производители фильтров для воды при разработке новых систем придерживаются одинаковых принципов. Потому что это доказано и работает. Вот так выглядит классическая последовательность картриджей в проточных 3-ступенчатых фильтрах.
- Первой ступенью всегда должен выступать картридж для механической очистки. Сначала нужно удалить все нерастворимые в воде примеси, иначе они отрицательно повлияют на эффективность последующих стадий. Такая очередность в фильтрах обусловлена еще и тем, что удаление механических примесей – самый бюджетный этап водоподготовки. И он должен быть первым, потому что при необходимости картридж можно безболезненно заменить новым. Сюда подойдут осадочные фильтроэлементы из вспененного полипропилена, полипропиленовой нити или полиэстера.
- Вторая ступень отвечает за умягчение воды или ее обезжелезивание. Сюда подойдут фильтрующие элементы с ионообменной смолой, со смесью смол, с кальцитом, со специальными обезжелезивающими начинками. Если умягчение и обезжелезивание не нужно, то ее можно заменить стадией сорбции для улучшения вкуса, цветности и запаха. В таком случае нужен картридж с гранулированным активированным углем продольного потока. Он лучше всего адаптирован для удаления свободного хлора.
- Третья ступень служит для удаления хлора, органических примесей и т.п. Сюда подойдет картридж типа карбонблок, представляющий собой спрессованный активированный уголь с полипропиленовым наполнителем. Он работает как сорбент и фильтр тонкой механической очистки.
Схема установки картриджей в проточные фильтры для комплексной водоочистки
Схема установки картриджей в проточные системы для очистки сильно хлорированной воды
В крупных городах воду хлорируют. Это и определяет порядок фильтров. Почему, например, не поменять 2-ю и 3-ю ступени местами? Потому что в этом случае хлор удалится на стадии 2, и 3-й картридж не будет защищен от воздействия микроорганизмов и станет прекрасной средой для их размножения.
Очередность картриджей в системах обратного осмоса
Особняком стоят системы обратного осмоса. Здесь первая скрипка – ступень очистки обратноосмотической мембраной. Это такая штука, которая способна сдержать напор любых примесей. Другое дело, сколько она при таком подходе прослужит*. Поэтому здесь порядок следующий:
- Предфильтрация. Основная задача – удалить из воды максимум примесей, чтобы увеличить ресурс дорогостоящей мембраны. Если много твердых примесей, например, ржавчины, то рабочей будет схема: механика 5 или 10 мкм – уголь – механика 1 или 5 мкм. Если много хлора, то лучше так: механика – уголь гранулированный – уголь карбонблок.
- Обратный осмос. Эта ступень предназначена для обессоливания жидкости. Соответственно, умягчает и обезжелезивает, а также удаляет бактерии и вирусы. Получается почти дистиллированная вода, но не совсем. Минимальное количество солей проскакивает.
- Постфильтрация. Картридж с гранулированным активированным углем для доочистки после накопительного бака. Этот бак – тот еще рассадник микробов!
- Дополнительные ступени. Сюда относят минерализатор, pH-корректор и т.п. маркетинговые штуки, которые разработаны для мнительных людей, считающих воду после обратного осмоса «мертвой».
* Мембрану обратного осмоса разъедает хлор, а наличие механических примесей сокращает ее пропускную способность вплоть до 0.
Порядок установки картриджей в бытовую систему обратного осмоса
Порядок установки фильтров
Как правило, для полноценной очистки воды используют несколько фильтров. Но при их установке должен быть соблюдён определённый порядок.
Подготовительный этап
Перед установкой устройств потребуется проделать определённую работу по подготовке места. Набор устройств для очистки, можно разместить непосредственно под раковиной, по большей части это место всегда пустует или занято всяким хламом. Если речь идёт о загородном доме, то их можно устанавливать в том же помещении, через которое выполнен ввод воды в дом. Уже потом выполняется разведение очищенной воды по дому.
Фильтры, которые применяют в современных системах очистки, позволяют их устанавливать двумя основными способами:
- вертикально;
- горизонтально.
Выбирая место для их установки необходимо помнить о том, что картриджи подлежат периодической замене. То есть, они должны быть установлены так, чтобы был обеспечен свободный доступ к картриджам для их обслуживания и замены.
Подготавливаем необходимые инструменты и материалы
Для установки фильтров потребуется подготовить отверстия в стене, где будет устанавливаться кронштейн, на котором крепят устройства для очистки воды. Компании, выпускающие подобные изделия облегчают жизнь потребителям, выпуская изделия, которые включают в себя сразу несколько фильтров. Они устанавливаются на одном кронштейне и его просто надо закрепить на выбранном месте. Как правило, необходимый крепёж, входит в комплект поставки. Инструмент, который потребуется для замены картриджей, также входит в комплект поставки.
Последовательность установки фильтров в доме
При выборе и установке фильтров для всего дома нужно обязательно учитывать данные анализа воды. Например, установка механического фильтра из вспененного полипропилена на воду с высоким содержанием железа будет приводить его в негодность очень быстро, требовать частой замены и не давать нужного давления для работы всего водопровода в доме.
Колонны обезжелезивания и осветления обычно устанавливаются перед устройством смягчения воды. Только после того как вода стала относительно прозрачной, её можно смягчать. Для финальной очистки рекомендуется использовать высококачественный активированный уголь — он позволит придать воде идеальную прозрачность и обеспечит полное отсутствие неприятного запаха.
Последовательность установки фильтров для промышленного осмоса
Как и в случае с фильтрами для всего дома, предварительная очистка перед промышленным осмосом очень важна. Без неё промышленные мембраны очень быстро выходят из строя или требуют частой промывки. Для правильной последовательности расположения фильтров перед промышленным осмосом также необходим развернутый анализ воды и техническое описание установки.
Первая ступень
Первым необходимо установить картридж для механической очистки. Ему предстоит удалить все нерастворимые в воде примеси. При необходимости его всегда можно заменить на новый без особых затруднений.
Вторая ступень
Вторая ступень — это чаще всего фильтр с ионообменной смолой или со смесью смол, кальцитом и обезжелезивающими начинками. Он должен смягчить воду. Если этого не требуется, то его можно заменить на картридж с гранулированным активированным углем продольного потока. Такой фильтр поможет улучшить вкус, цвет и запах воды.
Третья ступень
Карбон-блок – картридж, содержащий в конструкции спрессованный уголь. Он поможет избавиться от хлора, органических примесей и т.д. В данном случае используется спрессованный уголь, потому что коэффициент вымывания у спрессованного угля меньше, чем у гранулированного.
Процесс замены картриджей
Теперь давайте подробно займемся самим процессом.
1. Распечатываем сменные картриджы
Первым делом распечатаем из упаковок наши сменные картриджы и посмотрим на них:
Перекрываем воду в квартире
Необходимо перекрыть как холодную, так и горячую воду в квартире. Это делается с помощью обычных шаровых кранов на стояках. Подробнее об этом можно прочитать в статье: Отключение стояков в квартире – это просто.
Стравливаем давление
Не буду особо здесь мудрствовать. Просто после отключения стояков, откройте любой кран холодной и горячей воды. У кого в системе водоснабжения квартиры установлены манометры, давление должно упасть в ноль по холодной и горячей воде.
Перекрываем кран на фильтр
Затем нужно перекрыть кран, обеспечивающий подачу воды на фильтр:

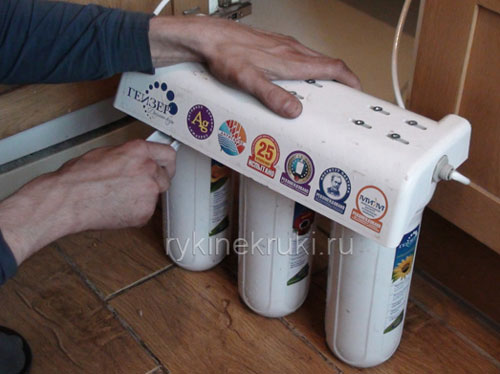

Вынимаем фильтр для удобства работы
Фильтр, который Вам когда-то установили обычно не закрепляется, а просто ставится в кухонную тумбу. Поэтому для удобства работы просто вынимаем его из тумбы.
Внимание! Никакие подводящие шланги отсоединять не нужно!
Меняем картриджы

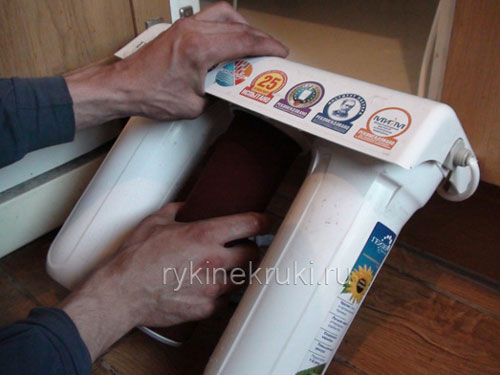

Заменяем картридж первичной очистки. Для этого подводим ключ снизу баллона и начинаем откручивать:
Вот так выглядит снятый баллон со старым картриджем и рядом новый картридж:
Как видим, изменения достаточно серьезные. Не зря рекомендуется менять фильтры каждые 0,5 года – год.
Устанавливаем новый картридж (любой стороной) и закручиваем обратно баллон.
Переходим к следующему фильтру – комплексной очистки. Заводим снизу ключ и откручиваем баллон:
В отличии от предыдущего картриджа, сняв центральный баллон необходимо уже руками открутить старый картридж (сверху у него находится резьба). После съема картриджа перед Вами следующая картина:
При установке процедура обратная. Сначала необходимо руками прикрутить новый картридж:
А уже потом, ключом прикрутить баллон.
Итак, переходим к последнему фильтру очистки воды. Процедура повторяется. Ключом откручиваем баллон:
Наблюдаем туже картину, фильтр засорен и требуется его замена:
Устанавливаем новый картридж и закручиваем ключом баллон.
Если картриджи очень давно не менялись
Сделаем маленькое отступление. А как быть, если по какой-либо нелепой случайности Вы напрочь забыли про фильтры, и про то, что картриджи в них нужно менять? Прошло уже точно больше года, а может больше двух лет, и вот Вы вдруг вспоминаете! Думаю такая ситуация точно у многих происходила.
Во-первых, это не есть хорошо, поскольку менять картриджи нужно раз в полгода – год, а значит все просроченное время Вы пили плохую воду: можно сказать даже хуже, чем из-под крана. Во-вторых, при обнаружении, паниковать не надо, нужно просто в оперативном порядке сделать замену картриджей. Однако, при замене Вас ждет сюрприз. Даже спустя полгода (см. картинки выше), Вы увидите, что белые колбы, в которые помещаются картриджи, имеют далеко не идеально белый цвет – они уже с видным загрязнением. Когда же Вы снимите старые картриджи спустя более длительный срок, то увидите, что колбы внутри покрыты жутким коричневым налетом. Примерно также будут выглядеть и крышки, в которые ввинчиваются колбы. В такую грязь устанавливать новенькие картриджи даже не хочется. Что делать? Не покупать же по новой весь фильтр?
В этом случае имеет смысл не менять картриджи по одному, как я об этом только что рассказал, а отвинтить их все сразу, вынуть из колб, тщательно очистить сами колбы от ржавого коричневого налета, очистить крышки и только после этого установить новые картриджи в колбы.
Очистку колб и крышек от налета легко произвести с помощью народных средств:
- Берем лимонную кислоту (2 пакетика на 1 баллон + 1 пакетик на крышки – итого: 7 пакетиков).
- Кипятим полный чайник воды.
- Даем воде в чайнике немного остыть (чтобы был не чистый кипяток, а просто горячая вода).
- Заливаем горячую воду в 3 колбы доверху, где есть налет.
- В воде растворяем лимонную кислоту в каждой из колб и на крышках.
- Даем постоять примерно полчаса.
- С помощью специальной щетки-ершика очищаем стенки колбы и крышки.
Результат просто восхитительный:
Конечно идеальной белизны получить не удастся, но основательно почистить для того, чтобы можно было дальше пользоваться, вполне реально. Некоторые еще советуют использовать пищевую соду в довесок к лимонной кислоте, но я обошелся только кислотой.
В принципе, если Вы видите, что даже после полугода Ваши баллоны сильно загрязнены, то можете в любом случае сначала производить чистку баллонов с крышками и только потом заниматься установкой новых картриджей.
Открываем кран подачи воды в фильтр
Итак, после очистки колб, крышек и замены картриджей, нам остается открыть кран подачи воды в фильтр, находящийся под раковиной.
Открываем шаровые краны на стояках
Теперь можно пустить воду в квартире, открыв шаровые краны.
Регулируем подачу воды в фильтр
Очень важный момент. Откройте кран водяного фильтра, из которого вода льется в раковину и посмотрите напор воды. Вода из этого крана не должна вылетать мощной струей. Если это так, прикройте кран фильтра, находящийся под раковиной:
Ну вот собственно и весь процесс. Наслаждайтесь чистой водой!
Если у Вас другой фильтр, то процедура замены картриджей может быть похожей на эту, но может и отличаться.
Установка крана для очищенной воды
Для питьевой воды устанавливается отдельный кран или приобретается комбинированный – совмещенный с подачей бытовой холодной и горячей воды. В первом случае кран входит в комплектующие для фильтров. Если его нет, следует приобрести другой, а вместе с ним – подходящий переходник и фитинги для подключения. Кран монтируется на мойку или столешницу, подальше от смесителя.
Порядок установки крана:
- Сверлится отверстие на 12 мм под кран. Для этого подбирается соответствующее сверло. Сначала рекомендуется использовать сверло на 5–6 мм, а потом – больше.
- Кран устанавливается в готовое отверстие через уплотнение сверху и фиксируется гайкой, накрученной снизу на полую трубку. Не забудьте проверить, на месте ли все уплотнительные прокладки.
Требования к месту установки
Особенностью работы таких очистных конструкций является возможность работать только с одной точкой водопотребления. Поэтому установка фильтров для воды в квартире, а в некоторых случаях и в доме осуществляется на кухне. Место под мойкой отлично подходит для этих целей – устройство находится не на виду, при этом оно доступно для обслуживания.
Тем не менее, необходимо замерить габариты свободного пространства и еще на этапе выбора модели обеспечить соблюдение определенных условий:
- Конструкция должна свободно помещаться под мойку без сжатия и сдавливания.
- Все колбы должны располагаться так, чтобы в них было легко заменить картридж.
- Сантехнические узлы (вентили, обратный клапан слива раковины и пр.) должны оставаться в зоне свободного доступа для ревизии и ремонта.
Несмотря на расположение фильтра под мойкой, под ней еще остается достаточно свободного места
Инструкция к Гейзер Престиж
ПРИНЦИП ОЧИСТКИ ВОДЫ
В фильтрах серии ГЕЙЗЕР-Престиж применяется многоступечатая схема очистки и кондиционирования воды сменными фильтрующими элементами.
Применяемые фильтрующие материалы*
- Механические картриджи из полипропиленовых волокон (серии ЭФМ или РР) осуществляют очистку воды от грязи, взвешенных частиц и нерастворимых примесей. Ресурс до 6000 л.
- Картридж СВС изготовлен из высококачественного прессованного кокосового угля по технологии «карбон-блок». Обладает большей сорбционной способностью, чем гранулированный уголь, обеспечивая более качественную очистку воды. Устраняет запах, улучшает вкус и цвет воды. Удаляет большинство органических соединений. Ресурс — до 7000 л.
- При очистке воды методом обратного осмоса используются специальные мембраны. Сквозь отверстия мембраны (10-10м.) проходят только молекулы воды, поэтому эффективность очистки может достигать 99,9%. Ресурс мембран — до 3500 л.
- Для полного устранения запаха воды применяется постфильтр из прессованного активированного кокосового угля. Ресурс — до 6000 л.
- Минерализатор создан на основе исключительно природных компонентов. Насыщает воду полезными минеральными солями и микроэлементами. Ресурс — до 6000 л.
ТРЕБОВАНИЯ К ИСХОДНОЙ ВОДЕ
Внимание! Если давление воды на входе менее 2 атм. (для систем с помпой) и 3 атм. (для систем без помпы), то работа фильтра Гейзер Престиж невозможна.
Давление воды на входе в систему с помпой, атм | 2-8 |
Давление воды на входе в систему без помпы, атм | 3-8 |
pH | 3-11 |
Температура воды, °С | +4…+40 |
Минерализация, мг/л | не более 1500 |
Концентрация хлоридов суммарно, мг/л | не более 1200 |
Мутность, мг/л | не более 1 |
Жесткость, мг-экв/л | не более 7 |
Железо (Fe2+), мг/л | не более 0,3 |
Железо (Fe3+), мг/л | не более 0,3 |
Марганец (Mn), мг/л | не более 0,1 |
Перманганатная окисляемость, мг О2/л | не более 10 |
Общее микробное число, КОЕ/мл | не более 1000 |
Coli-индекс | 1 |
Более высокие значения показателей требуют дополнительной предварительной очистки.
Если характеристики исходной воды не соответствуют указанным требованиям, то срок службы мембраны может быть меньше одного года.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
- Предохраняйте систему от ударов, падений и замерзания в ней воды.
- Промывайте систему, как указано, перед началом эксплуатации, после очистки и замены сменных элементов и при длительных (более 2-х недель) перерывах в использовании.
- В процессе фильтрации воды все картриджи должны находиться на своих местах, а трубки не должны круто перегибаться.
- Хотя система задерживает и подавляет бактерии и вирусы, которые могу содержаться в исходной воде, рекомендуется использовать ее только с водой, безопасной в микробиологическом отношении и отвечающей «Требованиям к исходной воде».
- Не фильтруйте воду неизвестного качества.
- Если вода не городского водопровода, необходимо провести ее анализ.
- Не храните систему и картриджи вблизи аэрозолей и токсичных веществ.
- Не вносите изменения в конструкцию системы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Объем накопительного бака (объем воды в накопительном баке составляет 40…70% его объема, в зависимости от давления в подводящем водопроводе), л | 12* |
Избыточное давление воздуха в накопительном баке, атм | 0,4-0,5 |
Производительность (зависит от давления и температуры воды), л/сутки | до 200 |
Температура очищаемой воды, °С | +4…+40 |
Габариты (без накопительного бака), мм | 470x380x420 |
*Возможна комплектация накопительным баком 7,6 и 3,8 л.
ЭЛЕКТРИЧЕСКАЯ СХЕМА СИСТЕМЫ ОБРАТНОГО ОСМОСА ДЛЯ МОДЕЛЕЙ С ПОМПОЙ
СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ
I — корпус механического фильтра
II, III- корпус угольного фильтра
IV — корпус мембраны обратного осмоса
V — корпус угольного постфильтра
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
** Возможны варианты комплектации накопительной емкостью 12, 7,6, 3,8 литра
СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ-М
I — корпус механического фильтра
II, III- корпус угольного фильтра
IV — корпус мембраны обратного осмоса
V — корпус угольного постфильтра
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ-П
I — корпус механического фильтра
II, III- корпус угольного фильтра
IV — корпус мембраны обратного осмоса
V — корпус угольного постфильтра
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ-ПМ
I — корпус механического фильтра
II, III- корпус угольного фильтра
IV — корпус мембраны обратного осмоса
V — корпус угольного постфильтра
VI — корпус минерализатора
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
МОНТАЖ СИСТЕМЫ
Рекомендуем доверить монтаж системы специалистам, либо произвести установку строго по инструкции.
Не рекомендуется разбирать заводские соединения — система поставляется в собранном виде и испытанной на высокое давление.
Система подключается к магистрали ХОЛОДНОЙ воды.
Как правильно монтировать очистители в доме и квартире?
Для организации процесса очистки воды необходимо выполнить установку и подключение водоочистительного устройства к системе холодного водоснабжения. Место для монтажа гидрофильтра выбирается исходя из его типа и габаритных размеров.
Как подключить систему под мойку своими руками?
Наиболее удобным местом для размещения проточного фильтра и устройства обратного осмоса выступает пространство под мойкой.
Монтаж системы в подмоечную зону требует выполнения ряда условий:
- Наличие достаточного свободного пространства для установки очистительного прибора. Не допускается сжатие или сдавливание составных деталей фильтра.
- Свободный доступ для обслуживания оборудования. Расположение колб должно обеспечить беспрепятственную замену картриджей.
- Свободный доступ для ревизии и ремонта сантехнического оборудования – вентилей, сифона и т.п.
Для проведения монтажных работ понадобится следующий набор инструментов:
- дрель;
- сверла диаметром 12 и 3 мм;
- разводной ключ;
- трубчатый ключ на 14 мм;
- крестовидная отвертка.
Комплект поставки помимо самого проточного фильтра включает в себя узел подключения, подводящие трубки и специальный кран для очищенной воды.
Перед началом монтажных работ намечают места установки водоочистительного прибора и крана.
Далее процесс подключения системы проточного типа происходит в следующем порядке:
- При помощи дрели и сверл в мойке просверлить отверстие для установки крана. На хвостовик крана надеть декоративную шайбу и уплотнительную прокладку. Вставить кран в подготовленное отверстие.Зафиксировать кран к нижней поверхности мойки посредством уплотнительных прокладок, стопорной шайбы и гайки. Затянуть гайку при помощи трубчатого ключа.
- На подводящую трубку, оснащенную латунной вставкой, надеть накидную гайку. Гайку накрутить на хвостовик крана и затянуть трубчатым ключом.
- Перекрыть подачу холодного водоснабжения. Слить остатки воды из системы, открыв кран подачи холодной воды на кухонном смесителе.
- Разводным ключом открутить гибкий шланг, соединяющий смеситель и подающий трубопровод.
- Накрутить накидную гайку узла подключения на входной патрубок трубопровода холодной воды, предварительно убедившись в наличии прокладки. Затягивать до упора разводным ключом.
- Накрутить накидную гайку гибкого шланга на резьбовую часть узла подключения, предварительно убедившись в наличии прокладки. Гайку затягивать при помощи разводного ключа.
- На узле подключения перекрыть подающий кран. Открыть вентиль на подающем трубопроводе холодной воды. Проверить узел подключения на герметичность.
- Подводящую трубку присоединить к выходному штуцеру узла подключения. Стопорную клипсу вынуть из-под цанги. Ввести смоченную водой трубку на глубину до 15 мм. После этого зафиксировать цангу стопорной клипсой.
- Собрать фильтр. На стенке тумбы под мойку просверлить отверстия на ранее намеченным точкам, закрутить саморезы. Навесить водоочистительное устройство на саморезы.
- Трубку, идущую от узла подключения, подсоединить ко входу водоочистителя. В выходное отверстие подключить трубку, идущую на кран для очищенной воды.
- Открыть кран подачи очищенной воды, дождаться удаления воздуха из системы. Закрыть кран. Проверить узлы на герметичность.
На заметку! После завершения монтажных работ необходимо выполнить промывку фильтра. Для этого нужно открыть кран питьевой воды и оставить на 10 минут. Затем закрутить кран и выждать еще 10 минут. Открыть подачу воды и оставить во включенном состоянии на 50 минут.
Принцип установки водоочистителя с обратным осмосом аналогичен процессу монтажа проточного фильтра.
Отличием выступает необходимость крепления дополнительных элементов:
- дренажного хомута на канализацию;
- мембранного элемента;
- накопительного бака.
Последовательность выполнения монтажных работ:
- Собираем фильтры нижнего ряда предочистки.
- Установка мембраны. Отсоединить гибкую подводку на входе в корпус мембраны. Открутить крышку. Вставить мембранный элемент и закрутить крышку. Подсоединить трубку к корпусу мембраны.
- Подсоединение к водопроводной системе. Перекрыть подачу воды, сбросить воздух из системы, путем открытия крана на смесители. Отсоединить гибкий шланг. Смонтировать тройник-адаптер и подающий вентиль. Подключить гибкий шланг смесителя противоположному концу муфты.
- Монтаж питьевого крана.
- Подключение накопительного бака. На резьбу, расположенную на крышке гидроаккумуляторного бака, намотать фум-ленту и накрутить шаровой вентиль. Один конец гибкой трубки подсоединить к вентилю, второй – к тройнику на входе в пост-фильтр.
- Монтаж дренажного хомута. Распаковать дренажный хомут, отделить переднюю и заднюю части. Надеть элементы хомута на канализационную трубу под мойкой, зафиксировать при помощи двух крепежных болтов.В центре передней части дренажного хомута просверлить отверстие диаметром 6 мм. На гибкую трубку надеть обжимную гайку, соединить с хомутом. Свободный конец трубку подключить к ограничителю течения.
- Промывка системы.
При выполнении работ использовать фум-ленту, для герметичности резьбовых соединений.
Монтаж и подключение магистральной системы
Магистральные фильтры предназначены для очистки воды поступающей из водопроводной магистрали. Конструктивно магистральный водоочиститель представляет собой герметичную колбу, внутри которой расположен сетчатый фильтрующий материал либо картридж.
Инструкция по подключению магистрального устройства:
- Перекрыть вводной вентиль на системе водоснабжения.
- Сбросить давление в сети, путем открытия крана на любом сантехническом приборе.
- Обозначить место расположения фильтра. Выполнить отверстия в стене, вставить пластиковые колбы под дюбеля.
- В месте расположения водоочистительного прибора выполнить видимый разрыв магистрального трубопровода. Вмонтировать водоочиститель в магистраль посредствам соединительных муфт. Для герметичности резьбовых соединений использовать фум-ленту. Важно врезать фильтрующее устройство в магистраль в соответствии с направлением водного потока. Фильтр подключается к магистральному трубопроводу стороной обозначенной буквами.
- Зафиксировать фильтр на стене при помощи крепежного элемента и дюбелей, входящих в комплектацию прибора.
- Для проверки качества выполненных работ по монтажу и промывки системы, открыть вводной вентиль и один из кранов на 5-10 минут.
Как установить систему грубой очистки?
Фильтр грубой очистки предназначен для удерживания наиболее крупных частиц механических загрязнений.
Простейший грязевик представляет собой металлический цилиндр–бочонок со скошенным ответвлением, предназначенным для сбора грязи. Внутри цилиндра находится фильтрующий элемент. Концевые части трубки оснащены резьбой. На корпусе устройства нанесены знаки. Указывающие направление водного потока.
Устанавливают водоочиститель грубой очистки на вводном трубопроводе после запорной арматуры, до прибора учета.
Для проведения монтажных работ по подключению грязевика потребуются:
- два разводных или гаечных ключа;
- сантехнический лен или фум-лента.
Процесс установки достаточно прост и состоит из нескольких операций:
- Перекрыть вводной вентиль.
- На резьбу фильтра намотать уплотнительный материал.
- Накрутить фильтр-грязевик на патрубок вводного вентиля. Закрутить при помощи разводного ключа.
- После водоочистителя монтируют счетчик воды, использую ключи. Одним из ключей удерживают грязевик, при помощи второго закручивают узел учета. Фильтр-грязевик устанавливается таким образом, чтобы отстойник для грязи находился внизу.
- Проверяют качество работ и герметичность системы. Для этого открывают водной вентиль и включают воду.
Монтаж умягчителя
Умягчители предназначены для снижения уровня концентрации щелочноземельных солей металлов. Повышенная жесткость воды негативно влияет как на организм человека, так и на бытовые приборы, способствует образованию накипи.
Прибор для умягчения воды состоит из колбы с фильтрующей средой, бака-солерастворителя и узла управления.
Установка монтируется на вводе водоснабжения, вблизи прохождения канализационной сети. При выборе места для размещения умягчителя следует учитывать наличие свободного доступа для обслуживания оборудования и засыпки реагентов.
На заметку! Перед умягчителем рекомендовано установить фильтр грубой очистки.
Порядок действий:
- отключить подачу воды;
- подсоединить фильтр-умягчитель к водопроводной линии посредством монтажного комплекта;
- установить байпас;
- подключить дренажную линию;
- подсоединить трубку перелива к дренажной системе;
- промыть фильтр;
- проверить герметичность соединений;
- подключить блок питания и произвести настройку микроконтроллера;
- наполнить бак-солерастворителя водой и загрузить соль.
Подготовка к эксплуатации
Установка фильтра для воды под мойку своими руками включает в себя и подготовительные работы перед эксплуатацией. Новый фильтр требует промывки, во время которой из картриджей удаляются мельчайшие частицы материала. В противном случае такие частицы могли бы быстро забить последующие фильтры и особенно обратноосмотическую мембрану.
Перед промывкой мембрану (если стадия обратного осмоса предусмотрена конструкцией) вынимают, а накопительную емкость отсекают от системы вентилем. После этого открывают подачу воды и сливают до 15 литров. Этого достаточно для удаления посторонних мелких частиц.
После промывки мембрана возвращается на место, накопитель подключается, и вся система дважды заполняется с последующим сливом воды. С завершением этих операций подготовку к эксплуатации можно считать завершенной. Установленный фильтр готов к работе.
На входе водопровода в квартиру рекомендуется устанавливать магистральные фильтры для воды. Они не только улучшают качество воды для питья, но и продлевают срок службы сантехники и водонагревательных приборов.
Под кухонную мойку можно установить не только фильтр, но и канализационный насос. А зачем он может быть нужен, читайте тут.
Комплексная сборка очистителей — схема монтажа
Комплексные установки особо популярны среди владельцев коттеджей и загородных домов.
Водоочистительная система обеспечивает одновременную очистку жидкости от:
- механических примесей,
- железа,
- солей марганца,
- умягчает воду.
Установка для очистки воды включает в себя целый комплекс фильтрующих устройств. Комплекс монтируется на вводе системы водоснабжения и производит чистую воды для бытовых нужд и питья.
Очередность действий при подключении:
- Фильтр механической очистки.
- Компрессор.
- Фильтрующая колона.
- Фильтр-обезжириватель.
- Солевой бак.
- Умягчитель.
- Датчик водного потока.
- Угольный фильтр тонкой очистки.
- УФ-стерилизатор.
Схема подключения фильтра Аквафор
Все комплекты многоступенчатых систем очистки имеют инструкцию. В ней содержится описание установки устройства. Любой человек сможет справиться с этим самостоятельно.
Чтобы правильно подключить фильтр Аквафор, следует выполнить несколько последовательных шагов:
- выбор места для установки;
- выполнение монтажа крана для подачи очищенной воды;
- присоединение подводки смесителя к узлу;
- соединение узла и подводящей трубки;
- удаление стопоров с обеих сторон;
- спуск воды для очищения картриджей.
Каждое действие включает пару или несколько отдельных манипуляций. Грамотное следование схеме подключения фильтра Аквафор имеет большое значение для исправного функционирования.
Как промыть фильтр Аквафор
Восстановление модулей фильтра Аквафор требует приобретения специального комплекта.
После покупки промывка производится согласно следующему алгоритму:
- Первым шагом является перекрытие крана для подачи воды. Затем надо его включить, чтобы сбросить давление.
- Посредством ключа из комплекта отвернуть стакан от корпуса фильтра.
- Достать из стакана отслуживший модуль. Первый нужно промыть для очищения от загрязнений.
- Ионную смолу пересыпать из модуля в стеклянную емкость. Для этой цели также подойдет пластиковая.
- Залить смолу предварительно подготовленным раствором. Надо смешать 1 л воды с поваренной солью. Смолу соединить с раствором и оставить на несколько часов.
- Вылить раствор и залить холодной водой. Потом перемешать и слить. Действие нужно повторить 3 раза.
- Перелить смолу назад в модуль.
- Тщательно промыть устройство и собрать конструкцию.
- Спускать воду 10 минут. В конце убедиться, что нет протечек.
Теперь фильтр готов к дальнейшей эксплуатации. Устройства для очистки воды Аквафор почти не имеют конкурентов. Чтобы они служили дольше, их нужно вовремя менять и промывать.
Как подключить фильтр самостоятельно?
Перед тем как будет выполнена установка фильтра для воды под мойку в квартире следует правильно выбрать конструкцию. На чем основываются эти критерии смотрите ниже.
- Помещая фильтр под мойку, найдите подходящее место, важно чтобы крепежи были прочными, поэтому лучше фиксировать их к крепкой стеновой основе.
- Далее выполняется врезка в трубопровод при помощи всех соединителей и фитингов. Обязательно используйте герметики, чтобы исключить вероятность подтеков и оперативного пользования питьевой водой из индивидуального крана.
- В раковине нужно подготовить отверстие для установки индивидуального крана для питьевой воды. Его врезку сделать просто, а в некоторых моделях моек (более современных) присутствует уже готовое место.
- Выполняя подключение водозаборного крана на мойку все элементы конструкции между собой сопрягаются при помощи гибких шлангов. Как сделать такой монтаж, можно посмотреть в инструкции или схеме, которая прилагается в комплекте системы очистки воды. Фитинги к водопроводу должны быть плотными.
Конструкция фильтра под мойку
Заполнение емкости занимает от 5 до 10 минут, в зависимости от того, как работает общая система водопровода. Таким образом вопрос, как установить фильтр для воды становится вполне решаемым в квартире или доме. После чего уже можно пользоваться питьевой водой. При необходимости спустить давление из емкостей предлагается отвинчивание крана, подсоединенного к гибким шлангам.
Внимание!Прикрепленный фильтр под мойку должен быть установлен безошибочно с учетом оптимальной высоты. Так как в дальнейшем вам потребуется сервисное обслуживание и подключение сменных картриджей.
Где найти специалиста?
Установку фильтра можно выполнить собственными силами либо с привлечением специалиста. Сегодня рынок услуг переполнен предложениями по монтажу очистительных систем.
Найти мастера можно через интернет или по рекомендации знакомых. При выборе специалиста через интернет-ресурс следует предварительно изучить отзывы клиентов.
Стоимость услуг по монтажу оборудования зависит от типа фильтрующего устройства. Средняя цена приведена в таблице:
Вид фильтра | Средняя стоимость работ по монтажу, руб. |
Проточный фильтр под мойку с питьевым краном | 2000 |
Магистральный фильтр | от 1000 до 2000 |
Обратный осмос | 2000-2500 |
Фильтр-грязевик | От 250 |
Комплексная установка очистки | от 10000 |
Установка системы обратного осмоса
Резервуар обратного осмоса обеспечивает дополнительную очистку воды от примесей. Жидкость проходит через стандартный многоступенчатый фильтр, а затем попадает в мембрану обратного осмоса. Затем вода разделяется на очищенную жидкость и раствор с примесями, который сливается по отдельной магистрали в канализацию.
Схема подключения фильтра для водопроводной воды.
Установка блока не отличается от монтажа фильтров под мойку, но в канализационном сливе предусматривается штуцер для подсоединения трубки от осмоса. Магистраль крепится хомутами или резьбовой муфтой.
Для подачи воды в осмос используется нагнетательный насос с электроприводом. Поэтому в зоне монтажа требуется предусмотреть розетку для питания, которая защищается от попадания брызг воды. В конструкции системы очистки используется накопительный резервуар, в который сливается прошедшая через осмос жидкость.
Особенности установки фильтра для воды под мойку
Конструкция фильтра под мойку более сложная, чем предыдущие варианты, в его составе имеется несколько фильтрующих элементов. Поэтому необходимо знать, как подключить фильтр для воды. Собирать устройство перед установкой не нужно, а непосредственно монтаж заключается в присоединении к трубе и фильтру некоторых частей.
Процесс выглядит следующим образом:
- Выполняют соединение крана и тройника, проверяют герметичность соединения.
- Полученный элемент соединяют с патрубком для холодной воды.
- Закрепляют фильтр на стене, оставляя расстояние до пола не меньше 10 см.
- На столешнице краник для чистой воды.
- Выполняют подключение фильтра для воды к водопроводу.
- Проверяют работоспособность установленного фильтра и герметичность соединений.
Критерии выбора
Во время выбора необходимо следовать таким рекомендациям:
- Учитывать уровень загрязненности воды. Насколько эффективно будет работать очистительная система, зависит от специфичности имеющихся загрязнений. Поэтому рекомендуют провести анализ жидкости.
- Обратить внимание на дополнительные параметры. Например, температуру воды. Большинство устройств рассчитаны на фильтрацию холодной воды. Поэтому, если нужно очищать горячую воду, придется купить приборы с высоким температурным пределом.
- Учитывать производительность и ресурсы фильтрующего модуля. Производительность фильтра определяют его способностью пропускать и проводить определенное количество воды в минуту. Минимальным этот показатель считается у систем обратного осмоса, так как для прохождения жидкости через мембрану нужно много времени. Поэтому следует определиться с тем, сколько очищенной воды понадобится.
- Доступность расходных материалов. Фильтрующие модули в зачастую исчерпывают свои ресурсы быстро. Поэтому на них придется потратиться.
Отдавайте предпочтение продукции от известных производителей: они уж точно отвечают стандартам качества и прослужат вам долгий срок.
- https://stroimdom44.ru/poryadok-ustanovki-filtrov-dlya-ochistki-vody-poshagovaya-instrukciya-po-ustanovke-filtrov/
- https://mr-build.ru/santehnika/ustanovka-filtra-dlya-vody.html
- https://santehnika-msk.ru/montazh-filtra-dlya-vody
- https://tf-plus.ru/filtry/podklyuchenie-filtra-dlya-vody-k-vodoprovodu.html
- https://santechcenter.ru/filtry/podklyuchenie-filtra-dlya-vody-k-vodoprovodu.html
- https://santex24.ru/filtry/podklyuchenie-filtra-dlya-vody-k-vodoprovodu.html
- https://indclimat.ru/podklyuchenie-filtra-dlya-vody-k-vodoprovodu-poryadok-ustanovki/
- https://kanalizaciyadoma.com/vodosnabzhenie/ustanovka-filtrov-na-vodu-pravila-podklyucheniya-filtrov-raznykh-tipov.html
- https://EFanera.ru/elektrika-drugoe/podklyuchenie-filtra.html
