Самодельный ревизионный люк под плитку из подручных материалов

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стену. Это позволит сократить расходы на монтаж и займёт не намного больше времени по сравнению с выбором уже готовой конструкции.

Установка специальных сантехнических люков требуется, в первую очередь, в санузлах и ванных комнатах. Они обеспечивают доступ к коммуникациям, приборам учёта, фильтрам, узлам управления и даже водонагревателям, скрытым за кафельной плиткой стен или, в редких случаях, пола. С помощью таких конструкций, отлично вписывающихся в интерьер, легко проверить состояние труб и водомеров, и провести их замену. Сделать ревизионный люк своими руками несложно, хотя для этого следует знать особенности изготовления и монтажа.

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Рис. 10. Шов люка обклеенный монтажным скотчем

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

Рис. 11. Заполнение шва силиконовым герметиком

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

Рис. 13. Обработка швов мыльным раствором

Рис. 13. Обработка швов мыльным раствором

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

Рис. 17. Разрезание герметика

Как сделать ревизионную конструкцию под плитку

Сделать скрытый люк-невидимку можно и своими руками. Для этого и для последующей его установки потребуется такой инструментарий и материалы:

  • Из чего сделать облицовку люка
    навесы для мебели;
  • пуш-механизм для дверцы;
  • влагостойкий гипсокартон;
  • брус из дерева;
  • фанера влагостойкая;
  • армированная капроновая сетка;
  • ПВА клей;
  • сама плитка;
  • клей на плитку;
  • дрель;
  • карандаш с рулеткой;
  • саморезы;
  • шуруповерт.

Как изготовить люк под плитку своими руками

Все необходимые материалы для работы вы можете приобрести в магазине или же воспользоваться ненужными конструкциями из дерева, если у вас такие остались от предыдущих ремонтных работ. Однако нужно выбирать лишь те, которые подойдут для установки в местах повышенной влажности и температурных перепадов, в нашем случае, в ванной комнате.

Отлично подойдет влагостойкий гипсокартон, либо же ламинированная ДСП или ОСП (ориентированно-стружечная плита). Последняя представляет собой многослойный лист, состоящих таких ингредиентов, как:

  • древесная стружка;
  • смолы;
  • синтетический воск;
  • борная кислота.

Из этого материала можно собрать не только сам скрытый люк, но и дверцу для него. Это возможно благодаря жесткому основанию, а вот гипсокартон отлично подойдет для облицовки дверцы керамической плиткой.

Итак, с материалами определились, теперь нужно выяснить размер нашей конструкции и правильно его подобрать. Стоит отметить, что большой размер конструкции не означает, что он будет лучше, поэтому нужно выбрать самый подходящий размер, чтобы впоследствии не оснастить ванну ненужным приспособлением, которое вы все равно не будете применять. Как правило, подобные конструкции применяют с целью замены скрытых коммуникаций в стенах.

Потребуется в стене прорубить отверстие, где будет выполняться работа гаечными ключами. Если вы захотите с помощью ревизионного люка скрыть счетчик воды, то выбирайте размер конструкции 200 на 300 мм, а чтобы скрыть все ключевые коммуникации, то лучшим решением станет размер 400 на 600 мм, его можно просчитать, отмерив двумя керамическими плитками.

А вот для сокрытия полномасштабного комплекса коммуникаций, потребуется сделать люк большого размера. Но даже в этом случае он не должен выбиваться из общего дизайна помещения или мешать внешнему виду комнаты. Чтобы люк имел нормальный вид, в ванной должны находиться цельные плитки без наличия подрезки.

Особенности процесса укладки

Как изготовить самим люк
Процесс монтажа следует начинать с рамы. Она должна быть скрыта под плиткой надежно, чтобы вам впоследствии не пришлось ее дополнительно декорировать. При монтаже ревизионного люка следует вдоль периметра отверстия с коммуникациями поставить бруски из дерева.

При условии, если стена гипсокартонная, установка будет проще, поскольку внутренний периметр можно будет обшить полосками из ОСП.

Внутренняя часть облицовочной ниши вместе с брусом и ОСП должна соответствовать количеству цельной керамической плитки, учитывая швы между ними. Иначе установить люки под плитку корректно не получится.

Как сделать дверцу для ревизионного люка своими руками

Дверцу для люка можно сделать из того же ОСП или фанеры, обладающей влагостойкостью. Затем к материалу прикручивается гипсокартон. В плане размеров дверцы особенных требований не существует, но желательно для ее изготовления брать ОСП диаметром не менее 12 мм. В одном сантиметре от обоих краев в дверце затем нужно просверлить посадочные отверстия для последующей установки навесов. Их крепят к фанере или ОСП, а потом карандашом и рулеткой нужно перенести месторасположение их ответных частей на раму отверстия, которое должно быть сделано из материала, аналогичного дверце.

Теперь следует установить ответные части навесов и затем установить дверцу на нужное место. Проверить, что навесы установлены правильно, можно беспроблемной установкой дверцы. Осталось прикрутить по два винта на каждый навес, которые имеют еще и регулировочную функцию. После того как укладывается керамическая плитка, нужно провести окончательную регулировку дверцы для люка.

А перед окончательной следует выполнить примерную регулировку, чтобы оставалось свободное место по глубине укладке плитки и зазоры, чтобы дверь открывалась проще.

Запомните, что скрытый люк под плиткой должен находиться в одинаковой плоскости с заготовленной стеной для облицовки. А чтобы не было проблем с укладкой керамической плитки, не забудьте про жесткий дверной упор. В последнюю очередь следует установить пуш-систему.

Теперь перейдет к установке самой плитки. Естественно, она не приклеится к стене без клеящего вещества. Если вы ставите ее поверх дерева, но нужно приклеить на дверцу специальную штукатурную сетку из капрона. Теперь обезжирьте и прогрунтуйте внешнюю часть дверцы и смажьте ее при помощи клея ПВА.

Приклейте капроновую сетку шпателем и оставьте высыхать клей примерно на двенадцать часов как минимум. Клеить плитку в любом случае начинать лучше на следующий день.

Для того чтобы дверца могла открываться широко, а не насколько сантиметров, снимите фаску на 45 градусов с тыльной части плитки, которую будете устанавливать на стену. А вот на той плитке, что будет находиться на дверце, фаску нужно сделать снаружи и менее, чем на 45 градусов. Иначе внешний вид швов будет испорчен.

Установка с помощью магнитов

установка с помощью магнитов

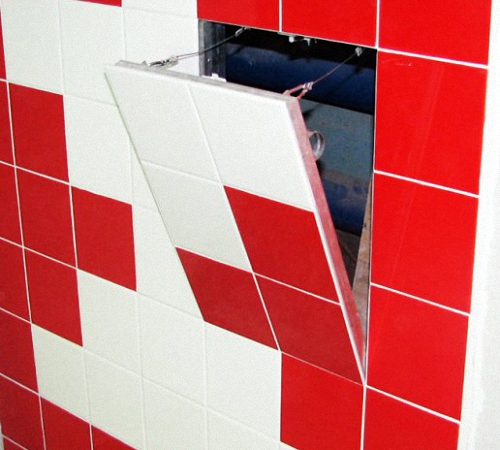

Люк на магнитах под плитку своими руками сделать достаточно просто. Единственное, чем такой способ фиксации отличается от предыдущих способов – это тем, что вместо сверления отверстий для саморезов на дверцу, как Вы уже сами догадались, приклеиваются магниты.

Подробнее о том, как правильно делается сверление кафельной плитки.

По размерам ниши вырезается лючок, облицовывается кафелем и устанавливается на место. По краям проема клеятся ответные части магнитов, или попросту металлические пластинки, которые при закрывании плотно смыкаются с магнитами дверцы.

Такой способ не обеспечивает полной неподвижности и устройство может под своим весом смещаться вниз. Одна маленькая хитрость поможет избежать подобных проблем. При монтаже, на нижнюю кромку проема (это верхний торец плитки, расположенной под ревизионным окном) достаточно при помощи клеевой смеси закрепить фрагмент крестика для швов, с помощью которого регулируется величина зазора. Дверца будет опираться на него и не нарушит общего порядка рядов облицовки.

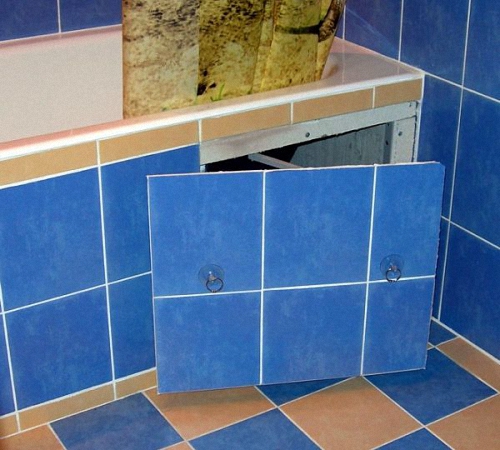

Открывать такой люк можно при помощи присоски или декоративной ручки, закрепленной на поверхности (такой вариант можно рассматривать, если поверхность шероховатая, и присоска к ней не прилипает). Таким же способом можно устанавливать и люк для пола под плитку, но только при условии, что по нему не будут ходить.

Люк в подвал под плитку. Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Люк в подвал под плитку. Требования к скрытым люкам в погреб

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

  1. Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
  2. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
  3. Погреб надо обустроить простым и удобным механизмом открывания.
  4. При весе дверцы более 10 кг люк желательно обустроить электроприводом.
  5. Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
  6. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
  7. Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
  8. Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

  1. Дверцы люка и стены обрабатываются грунтовкой.
  2. Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
  3. При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
  4. Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края , для того чтобы в дальнейшем была возможность открыть дверцу.
  5. Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
  6. При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
  7. Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

  1. Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
  2. При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
  3. Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
  4. Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
  5. Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
  6. Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.

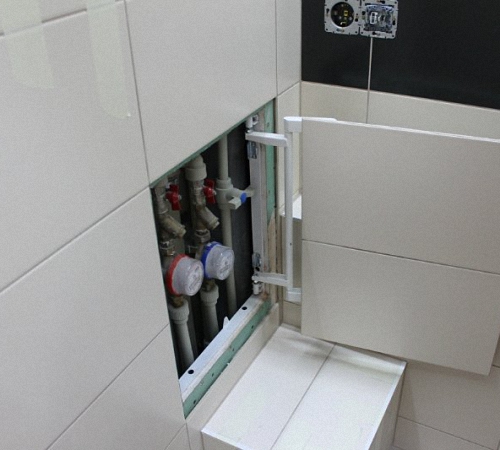

Преимущества установки скрытого сантехнического окошка

Невидимые сантехнические люки для ванной и туалета, получившие большую популярность, успешно объединили в себе лучшие характеристики всех видов, при этом позволяя заменить крупногабаритные сантехнические окошки. Как правило, установка люка невидимки под плитку делается для того, чтобы визуально увеличить пространство, а также красиво задекорировать коммуникации, не преграждая удобство доступа к ним.

Даже самый маленький сантехнический лючок для ревизии справится со следующими задачами:

  1. Обеспечение комфортного подхода для контроля и ремонта труб, фильтров, счетчиков.
  2. Сокрытие неприглядных сантехнических коммуникаций и других элементов сантехники.
  3. Потайной люк может использовать в качестве камеры, чтобы скрывать водонагреватель.
  4. Возможность удобного снятия показаний с тепло- , электро- и водосчетчиков.

Устанавливать ревизионный люк под плитку специалисты советуют во всех помещениях, где пол или стены отделываются мозаикой, плиткой, природным или искусственным камнем.

О минусах сантехнических коробов также стоит упомянуть: высокая цена и сложность монтажа для непрофессионала. Так, люк инспекционный размером 30×60 см хорошего качества обойдется не менее чем в 3500 рублей. Бюджетные модели стоят примерно 2 500 рублей. Самые дешевые, но и самые хлипкие невидимые конструкции из пластика будет стоить в средне 1 500 рублей.

Установка в готовый короб

Пошаговая инструкция по установке скрытого люка в готовый короб

Установка люка невидимки под плитку может быть сделана и в уже обшитый гипсокартоном короб.

  • Место установки размечается и по углам сверлятся отверстия.
  • Проём для люка выпиливается электролобзиком.
  • Вставляем люк внутрь таким образом, чтобы рама оказалась внутри.
  • Временно фиксируем раму на струбцины и потом прикручиваем её по периметру на саморезы через гипсокартон.
  • Грунтуем стену и укладываем плитку.

Также можно и покрасить стену:

  • Выравниваем стену шпаклёвкой. Не забываем прорезать шов по шпаклёвке до высыхания.
  • Шлифуем стену и окрашиваем.

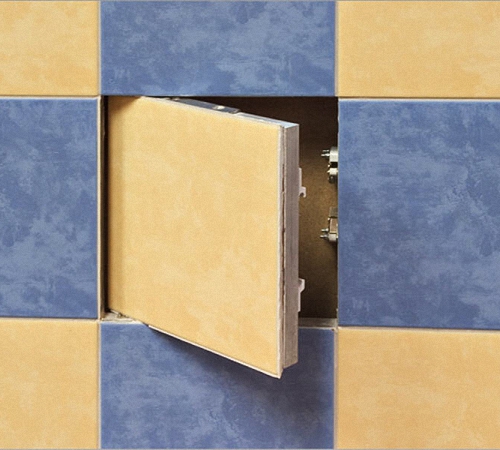

Что такое люк-невидимка?

Существует два типа ревизионных люков. Обычный вариант отличается доступной стоимостью и простотой монтажа, но заметны на стене. Люки-невидимки не бросаются в глаза, но требуют для установки больше времени и опыта. Готовые конструкции, рамы и дверцы можно приобрести, выбрав из ассортимента известных производителей («Практик», Hago и «Люклэнд»). Но выгоднее сделать сантехнический люк своими руками, замаскировав его плиткой, это выйдет в разы дешевле.

Выбор инструментов и материалов

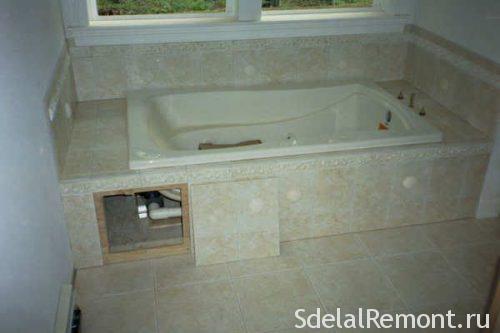

Для того чтобы изготовить и установить люк под ванной самостоятельно необходимо наличие следующих инструментов и материалов:

  • механизма Push-to-open, обеспечивающего открывание дверцы без ручек;
  • влагостойкого гипсокартона (кроме вариантов с кирпичной или бетонной стеной) и фанеры;
  • деревянного бруса;
  • армированной сетки;
  • клея ПВА и клеящего вещества для плитки;
  • самой керамики по размеру всей поверхности для облицовки, так как её укладка будет выполняться сразу же после установки люка;
  • дрели и шуруповёрта;
  • саморезов;
  • рулетки и карандаша.

В качестве материала для самой дверцы и люка может использоваться и фанера, и ДСП или ОСП – всё зависит от количества приклеиваемых на неё плиток. Чем больше керамики, тем прочнее должна быть конструкция. Наиболее устойчивым вариантом будет ориентированно-стружечная плита, тогда как фанера подойдёт, если дверца рассчитана только на одну плитку. Толщина открывающейся части люка при выборе ОСП должна быть не меньше 12 мм.

Как облицовывать стену с установленным люком?

  • сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром;
  • начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка;
  • дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности.

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать.

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

  • облегчённые приспособления для проёмов малых размеров;
  • люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

люк невидимка

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Острые кромки стальной рамки в проёме в целях безопасности эксплуатации обрабатываются напильником.

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

Люки полной комплектации

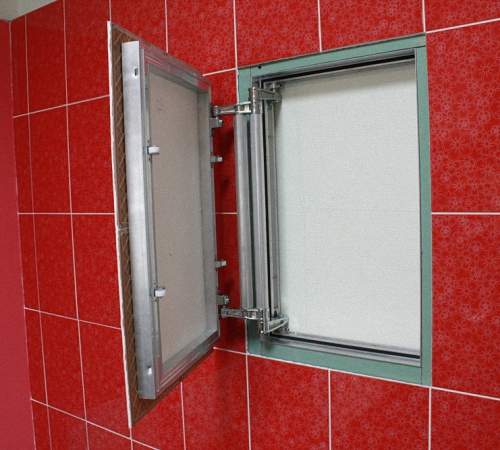

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

ОСП перед установкой должна быть обработана для защиты от влаги гидрофобным составом.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Создание каркаса и дверцы

После выбора материалов для изготовления рамы и дверцы проводят замеры для определения их размеров и планируют местоположение люка. Желательно устанавливать его таким образом, чтобы к нему было легко подобраться. Если же расположение люка возможно только в труднодоступных местах, стоит предусмотреть не обычную распашную конструкцию дверцы, а откидную (при наличии препятствий на расстоянии меньше 120 мм от люка) или сдвижную.

Размер дверцы рекомендуется выбирать кратным элементам облицовки. Для керамики с шириной и высотой больше 25–30 см ревизионные люки самодельные для счётчика могут совпадать по габаритам с одной плиткой. А для доступа к ключевым коммуникациям следует предусмотреть дверцу не меньше 400х600 мм, совпадающие по площади с 4 стандартными плитками 20х30 см. Большие размеры не всегда увеличивают удобство использования люка. И для того чтобы не тратить лишнее время и материалы на конструкцию, не рекомендуется делать её слишком высокой или широкой.

Совет: Размеры можно подобрать и по габаритам проёма в кирпичной или бетонной стене. При этом они могут не совпадать с параметрами плитки, но расстояние между краями дверцы и наклеиваемой на неё керамики не должны быть больше 5 см со стороны петель и 7,5 см с других сторон.

В процессе планирования расположения и размеров дверцы необходимо учитывать, из какого материала сделаны ограждающие конструкции:

  • если основанием для укладки плитки будет бетонная стена или кирпич, стоит ориентироваться на габариты уже имеющейся ниши;
  • монтируя самодельные люки под плитку в гипсокартон, проём усиливают каркасом из металлического профиля.

Определившись с размером, следует выбрать количество и расположение петель для установки дверцы. Для обычного люка достаточно двух креплений. Для большого – трёх или четырёх, расположенных на расстоянии не меньше 100 мм друг от друга и около 1–2 см от краёв дверцы.

Отдельно рекомендуем посмотреть ниже видео по использованию неодимовых магнитов для изготовления сантехнического люка.

Этапы монтажа

Начинать устанавливать ревизионный люк ванной своими руками следует с создания рамы. Для гипсокартонных стен процесс монтажа упрощается, так как в качестве каркаса конструкции могут выступить профили, которыми усиливался проём. А обшивка внутреннего периметра люка обшивается полосками из того же ОСП, из которого он сделан. При монтаже внутри более прочной стены по краям ниши с коммуникациями или приборами устанавливают деревянные бруски.

Следующий этап – установка петель на дверцу, а их ответных частей – в нужные места каркаса (но только на один винт). Далее необходимо провести проверочную установку для определения правильности монтажа креплений. Установленная дверца должна находиться в одной плоскости с кирпичной стеной или же с гипсокартоном. Во втором варианте люк примеряют с уже приклеенной гипсокартонной частью. После проверки ответные части петель окончательно закрепляют вторым винтом, устанавливают дверцу и ещё раз регулируют её положение.

Процесс монтажа керамики на сантехнический люк под плитку своими руками заключается в следующем:

  1. Внешняя часть дверцы обезжиривается и грунтуется ;
  2. Деревянная поверхность смазывается клеем ПВА;
  3. Сверху приклеивается штукатурная сетка (с использованием шпателя);
  4. После высыхания клея (не меньше 12 часов) готовится клеящий раствор;
  5. Плитка наклеивается на капроновую сетку;
  6. Продолжается укладка остальной керамики.

Совет: Плитку следует продолжать укладывать от ревизионного люка. Сначала доводится до конца ряд (или 2–3 ряда по высоте), а затем продолжается укладка под дверцей. Таким образом, расположение керамики не нарушится, и люк будет незаметным.

После установки плиток на стене по сторонам дверцы дополнительно проверяется расположение люка относительно плоскости стены. Если он выступает или, наоборот, слишком утоплен внутрь, допускается ещё раз отрегулировать положение креплений. А для того чтобы упростить регулировку, в последнюю очередь устанавливается пуш-система.

Люк под плитку своими руками

Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату — процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.

Люки под плитку: особенности, назначение и преимущества установки

Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.

Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.

Среди преимуществ установки люков под плитку следует выделить:

  • полную гармонию с интерьером помещения;
  • сохранение целостности облицовки;
  • наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
  • незаметность;
  • длительность эксплуатации;
  • простота установки и сооружения;
  • высокий уровень надежности;
  • обеспечение свободного доступа к оборудованию коммуникационных систем.

Разновидности и фото люков под плитку

Существует несколько разновидностей люков под плитку:

1. Люки под плитку сдвижного типа.

Данный вариант люка состоит из:

  • рамы;
  • дверцы;
  • замка;
  • наружного отделочного слоя;
  • петель, которые соединяют его со стеной;
  • регулировочных механизмов.

В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.

Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.

Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.

Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.

Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.

Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:

  • люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
  • люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.

2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.

Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.

Конструктивные особенности такого люка включают такие элементы:

  • сварную раму;
  • дверную раму;
  • плиту из гипсоволокна;
  • отверстия для установки дюбелей и саморезов;
  • петли, соединяющие конструкцию наружной рамы с дверцей.

Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.

3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.

В соотношении с техническими конструктивными особенностями такие люки состоят из:

  • стальной рамы, закрепляемой в проеме с помощью саморезов;
  • рамы для дверцы, которая отделана гипсоволокном;
  • двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
  • запорных механизмов.

С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.

В соотношении с местом расположения люков они бывают:

  • настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
  • люки напольные под плитку более сложны в обустройстве и эксплуатации;
  • потолочные — применяют крайне редко, хотя их обустройство также возможно.

Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.

Изготовление скрытого люка под плитку своими руками

Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.

Самый простой способ сооружения ревизионного люка — использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.

Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.

Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.

Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.

Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.

Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.

После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление — это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.

Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.

Дверца должна иметь такие же размеры, как и люк.

Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.

Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.

После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.

Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.

Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.

Источники

  • http://openfile.ru/bez-rubriki/%D1%80%D0%B5%D0%B2%D0%B8%D0%B7%D0%B8%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9-%D0%BB%D1%8E%D0%BA-%D0%BF%D0%BE%D0%B4-%D0%BF%D0%BB%D0%B8%D1%82%D0%BA%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA.html
  • https://kachestvolife.club/vodosnabzhenie/delaem-revizionnyy-lyuk-pod-plitku
  • https://vanna.guru/otdelka/steny/skrytyy-lyuk-pod-plitku-osobennosti-revizionnyh-lyukov.html
  • https://centro-pol.ru/revizionnye-lyuki-pod-plitku.html
  • https://EFanera.ru/elektrika-drugoe/kryshka-na-pogreb-svoimi-rukami.html
  • https://jackwharperconstruction.com/advice/izgotovlenie-revizionnogo-luka-pod-plitku-svoimi-rukami.html
  • https://fudzigres.ru/ukladka/delaem-skrytyy-lyuk-pod-plitku-svoimi-rukami.html
  • http://proplitki.ru/lyuki/revizionnyie-lyuki-nevidimki.html
  • https://PlitkaHelp.com/dizajn/lyuk-dlya-vannoj-pod-plitku
  • https://zonaplitki.ru/posle-ukladki/revizionnyy-lyuk-pod-plitku-svoimi-rukami.html

[свернуть]
Adblock
detector
