Конструкция

Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»).  При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.

Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».

В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.

Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.

Все модели радиаторов Прадо, их характеристики, конструкция и цены

Стальные панельные радиаторы Prado, радиаторы Prado для отопления дома

Компания НИТИ «Прогресс» (г. Ижевск) в 2005 г. наладила серийный выпуск стальных радиаторов под торговой маркой «Прадо». Качество этих отопительных приборов отвечает всем нормам и стандартам. Большой ассортимент продукции как по размерам, так и по конструкции, позволяет применять их как основные элементы отопительной системы для различных типов помещений – жилые, офисные, производственные.

Чем же Прадо отличаются от других видов стальных радиаторов? Есть несколько факторов, определяющие их преимущества:

  • Использование листовой стали толщиной не менее 1,2 мм. При этом ее поверхность подвергается специальной антикоррозийной обработке, что способствует увеличению срока службы.
  • Соединение элементов конструкции происходит с помощью точечной сварки, качество которой на порядок выше стандартной.
  • Порошковая покраска поверхности отопительного устройства.
  •  Большой выбор моделей как по теплофизическим показателям, так и по размерам.
  • Несколько вариантов подключения – верхнее или нижнее.
  • Дополнительная комплектация терморегулирующим клапаном и гарнитурой.
  • Доступная цена и широкая сеть прямых дилеров.

Но помимо этого есть и ряд недостатков, которые свойственны всем металлическим радиаторам:

  • Верхняя граница давления теплоносителя составляет 0,9 МПа.
  • При длительном отсутствии воды в системе (от 2-х недель) начинается процесс коррозии внутренней поверхности устройства.

Поэтому данные типы радиаторов не рекомендуется использовать для центральной системы отопления – возможные гидроудары при запуске и долгое отсутствие воды в трубах может привести к значительному ухудшению состоянии устройства.

Для выбора оптимальной модели радиатора Prado необходимо ориентироваться во всей линейке продукции, знать особенности подключения и физические показатели работы.

статьи

  • Типы конструкции
  • Ассортимент продукции
  • Стоимость

Типы конструкции

Особенностью конструкции радиаторов Прадо является гофрированная поверхность стальных листов. Это позволяет при сохранении габаритов увеличить теплоотдачу за счет большей полезной площади. Эти листы с помощью точечной сварки соединяются с водопроводящей системой и вместе они создают единую конструкцию. Для улучшения процесса теплопередачи в помещении радиаторы имеют боковые плоскости и верхнюю воздуховыпускную решетку.

Для оптимальной работы системы отопления производитель предлагает несколько типов батарей, имеющих конструкционные отличия.

В связи с особенностью применения стальных радиаторов для различных типов учреждений, компания разработала следующие модификации:

  • Конструкции 20-го типа могут поставляться без боковых элементов и воздуховыпускных решеток.
  • В случае необходимости радиаторы 10-й модели комплектуются боковыми панелями и воздуховыпускной решеткой. Но это делается только под заказ, так как габаритные размеры данных устройств не позволяют установку стандартных комплектующих.

Помимо различий в конструкции, радиаторы Прадо так же отличаются по габаритным размерам и способам подключения.

Ассортимент продукции

В зависимости от параметров системы автономного отопления, из ассортимента продукции можно выбрать радиаторы с различными типами подключения и размерами.

Prado Classic. Это отопительные элементы с 4-я боковыми патрубками, которые могут подключаться как к однотрубной, так и к двухтрубной магистрали. Они не разделяются на право или левосторонние по типу подключения – после присоединения патрубков оставшиеся отверстия закрываются специальной пробкой и воздухоотводчиком.

Prado Universal. В данной системе предусмотрено нижнее подключение, которое идеально подходит для 2-х трубных отопительных систем со скрытой проводкой трубной магистрали. Помимо этого каждый радиатор комплектуется терморегулирующим клапаном, а 10 и 11 типы конструкции разделяются на левые и правые по подключению.

Компания «Прогресс» предлагает большой выбор своей продукции с различными габаритными размерами. По высоте стальные радиаторы могут быть 2-х типов:

Преимуществом отопительных приборов Прадо является возможность выбора их ширины – от 400 до 3000 мм. В зависимости от этих характеристик изменяются и свойства радиаторов – номинальный тепловой поток, объем воды, масса и площадь обогрева.

Если радиаторы 20 типа заказываются без установки воздуховыпускной решетки, то их номинальный тепловой поток увеличивается на 5%.

Стоимость

Цена радиаторов Прадо является одним из их преимуществ. Доступность и качество умело сочетаются в продукции компании «Прогресс». Ниже показаны ориентировочные цены, которые могут незначительно изменяться в зависимости от компании-продавца.

Основные достоинства радиаторов


Радиаторы Прадо выдерживают до 13,5 атмосфер

Стальные теплообменники Прадо предназначены для водных систем отопления. Их устанавливают в частных домах, административных и общественных зданиях. Изделия подходят для однотрубных и двухтрубных систем. Они состоят из двух штампованных заготовок толщиной 1, 2 мм, соединенных точечной сваркой. Внутри прибора формируются каналы для теплоносителя. По периметру части радиатора сварены сплошным швом. Сверху установлена решетка, беспрепятственно пропускающая теплый воздух. Готовые изделия заключаются в пленку, защищающую их во время транспортировки и монтажа.


Небольшой вес радиатора позволяет устанавливать его на стене из гипсокартона

Радиаторы Prado имеют преимущества над алюминиевыми и чугунными моделями приборов отопления.

  • Приборы изготавливают из устойчивых к коррозии материалов.
  • Использование стального оребрения для увеличения теплоотдачи.
  • Долговечность и надежность окраски, выполненной методом электропогружного анафореза.
  • Радиатор отопления Prado выдерживает давление до 13, 5 атмосферы, номинальный показатель 9 атмосфер.
  • Привлекательный и эргономичный дизайн. По индивидуальному заказу можно подобрать цвет, подходящий к гамме интерьера.
  • Небольшой вес приборов позволяет закрепить их на стене из гипсокартона.

В качестве теплоносителя допускается применение антифриза. В отличие от алюминиевых батарей изделия Прадо не имеют резиновых деталей, которые разрушаются под действием агрессивной жидкости.

Отопительные приборы продаются в полной готовности к эксплуатации. Они оснащены заглушками, термостатическими клапанами, кранами Маевского. В комплектацию включены кронштейны крепления.

Корректировочный коэффициент

ну

С φ для типоразмеров
10-300, 10-500, 11-300 20-300, 20-500 11-500, 21-300, 21-500, 22-300, 22-500, 30-300, 30-500, 33-300, 33-500.
36 0,433 0,427 0,421
38 0,463 0,458 0,452
40 0,494 0,489 0,483
42 0,525 0,52 0,515
44 0,557 0,552 0,547
46 0,589 0,584 0,579
48 0,622 0,617 0,612
50 0,654 0,65 0,646
52 0,688 0,684 0,679
54 0,721 0,717 0,714
56 0,755 0,752 0,748
58 0,789 0,786 0,783
60 0,823 0,821 0,818
62 0,858 0,856 0,854
64 0,893 0,892 0,89
66 0,929 0,927 0,926
68 0,964 0,964 0,963
70 1 1 1
72 1,036 1,037 1,037
74 1,073 1,074 1,075
76 1,109 1,111 1,113
78 1,146 1,149 1,151
80 1,183 1,186 1,19
82 1,221 1,224 1,228
84 1,258 1,263 1,267
86 1,296 1,301 1,307
88 1,334 1,34 1,346
90 1,373 1,379 1,386

Ассортимент

Выпускается три линейки отопительных приборов:

  • Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
  • Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”.  Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
  • Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).

В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм  в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.

Это модель • Prado Universal с терморегулирующим вентилем

Прадо Классик  использоваться могут в системах с любым типом разводки,  «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.

Обзор рынка алюминиевых радиаторов

Китай, как всегда, стоит особняком: батареи, произведенные в этой стране, стоят довольно дешево, но качество их весьма нестабильно.

Дизайн батарей «Нова Флорида»

Что касается конкретных марок, то обратить внимание можно на такие:

  • Nova Florida (Италия) – одна из лучших линеек, представленных на рынке. Итальянские радиаторы с внутренним анодированием отличаются высокой (до 185 Вт) теплоотдачей, хорошей устойчивостью к коррозии, а также способны выдерживать давление до 20 бар. Гарантия от производителя на все эксплуатационные поломки составляет от 10 до 20 лет в зависимости от модели.
  • Global (Италия) – еще одна достойная марка. Основным отличием данной линейки является расширенная размерная сетка: помимо стандартных батарей с межосевым расстоянием в 500 мм можно найти и двухметровые отопительные панели, обеспечивающие теплоотдачу секции на уровне 450-500 Вт. Радиатор Глобал с увеличенной до 800 мм высотой секции
  • Fondital (Италия) – так же, как и две предыдущих разновидности, производятся по технологии компрессионного литья. Для изделий характерна достаточно высокая, как для стандартных моделей, теплоотдача – 210 Вт на секцию высотой 0,5 м. Среди других достоинств можно выделить модульную конструкцию, усовершенствованные уплотнители и сравнительно малую массу.
  • Радена (Италия). Стоимость таких устройств чуть выше среднего, но при этом вопросов к качеству у специалистов не возникает: батареи хорошо держат рабочее давление до 16 бар, обладают теплоотдачей в районе 170 – 195 Вт и неплохо сопротивляются коррозии.
  • Оазис (РФ) – достойные отечественные изделия, которые производятся по экструзионной методике. Батареи отличаются хорошим ресурсом работы (от 15 лет) а также умеренной стоимостью.

Смонтированная модель «Термал»

Термал (РФ) – еще одна отечественная марка. Радиаторы секционного типа, выпускаются в достаточно широкой размерной сетке. Изделия отличаются хорошими эксплуатационными показателями (рабочее давление до 22 Бар, теплоотдача 160 – 170 Вт).



Емкость и вес

H=300
20Z 30Z
400 5,16/1,5 8,05/2,25
500 6,28/1,88 9,7/2,82
600 7,40/2,26 11,35/3,39
700 8,52/2,64 13,04/3,96
800 9,64/3,02 14,69/4,53
900 10,76/3,4 16,34/5,1
1000 11,88/3,78 17,99/5,67
1100 13,00/4,16 19,64/6,24
1200 14,25/4,54 21,63/6,81
1300 15,37/4,92 23,28/7,38
1400 16,49/5,3 24,93/7,95
1500 17,61/5,68 26,59/5,52
1600 18,80/6,06 28,51/9,09
1700 19,92/644 30,16/9,66
1800 21,12/6,82 31,81/10,23
1900 22,24/7,2 33,46/10,8
2000 23,36/7,58 35,14/11,37
2200 25,23/8,34 37,57/12,51
2400 27,44/9,1 40,82/13,65
2600 29,64/9,86 44,04/14,79
2800 31,85/10,62 47,27/15,93
3000 34,06/11,38 50,52/17,07
H=500
20Z 30Z
400 8,18/2,25 12,62/3,37
500 10,06/2,82 15,41/4,21
600 11,94/3,38 18,20/5,05
700 13,82/3,94 21,00/5,89
800 15,70/4,5 23,76/6,74
900 17,58/5,07 26,55/7,58
1000 19,46/5,63 29,34/8,42
1100 21,34/6,19 32,13/9,26
1200 23,35/6,76 35,20/10,11
1300 25,23/7,32 37,99/10,95
1400 27,11/7,88 40,78/11,80
1500 28,99/8,44 43,58/12,64
1600 30,94/9,01 46,61/13,48
1700 32,82/9,58 49,37/14,32
1800 34,78/10,14 52,16/15,17
1900 36,66/10,7 54,95/16,01
2000 38,54/11,27 57,74/16,85
2200 41,93/12,39 62,42/18,54
2400 45,66/13,52 67,92/20,22
2600 49,38/14,64 73,39/21,91
2800 53,11/15,77 78,90/23,60
3000 56,84/16,9 84,40/25,28

Особенности радиаторов Prado

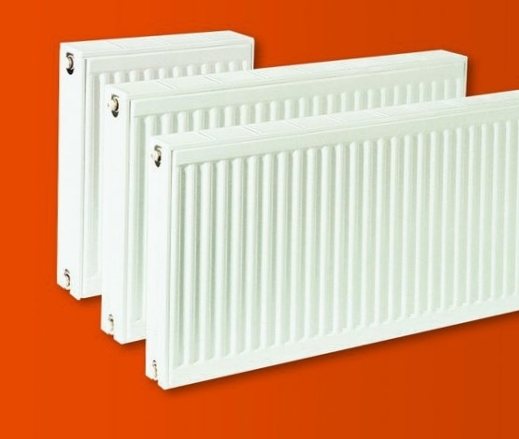

Стальные панельные радиаторы Prado используются в системах водяного отопления. Конструкция радиаторов представляет собой прямоугольные стальные листы, сваренные между собой. В основу материала используют листовую сталь толщиной 1,2 мм. После нарезки листов определенных размеров, их подвергают штамповке для получения нужной формы. Затем выполняют сварку элементов и поперечного шва. Радиатор может содержать 1−3 ряда панелей. Дополнительно для увеличения теплоотдачи, к панелям могут быть приварены стальные гофрированные ребра.

Эстетический вид изделию придают воздуховыпускная решетка и боковые стенки. В зависимости от количества установленных ребер и панелей, отвечающих за теплоотдачу, определяют мощность радиатора. Панельные радиаторы выпускают в белом цвете, но под заказ их могут выполнить в любом цветовом исполнении.

Панельные радиаторы из стали выпускаются различными по габаритам: высота — 300 мм и 500 мм, глубина — 80−200 мм (зависит от количества рядов панелей и наличия ребер), длина — 400 мм — 3 м.

Дополнительно панельные радиаторы могут оснащаться встроенным термостатом, поддерживающим оптимальную температуру во всем помещении. Для моделей без него, можно приобрести термостат отдельно.

Выдерживают стальные радиаторы рабочее давление в 9 атмосфер, а испытательное в 13,5.

Радиаторы можно подключить двумя способами — боковым и нижним. Нижнее подключение дает возможность убрать внешние трубы, с целью улучшения интерьера помещения.

Каждый тип радиатора выполнен в двух вариантах, различающихся по схеме подключения:

  • Prado Classic— боковая подводка. Снабжен присоединительными патрубками 4 шт.
  • Prado Universal— нижняя подводка. Оснащен встроенным терморегулирующим клапаном для 2-трубной системы отопления.

Преимущества и недостатки батарей Прадо

Чтобы понять, насколько актуальна установка радиаторов Прадо, нужно тщательно взвесить все «за» и «против». Конечно, вы вряд ли разочаруетесь в подобной покупке, но о ее преимуществах и недостатках узнать будет интересно.

Первым делом, мы предлагаем обсудить преимущества батарей Прадо:

  1. Для изготовления таких конструкций используется сталь, покрытая специальным составом. Он не дает изделию ржаветь, и существенно увеличивает его срок службы.
  2. Элементы таких батарей соединяются точечной сваркой. Она выглядит аккуратнее обычного варианта соединения.
  3. Радиаторы Прадо имеют большой выбор различных форм и размеров. Они также могут различаться по дизайну.
  4. Такие батареи могут подключаться как сверху, так и снизу.
  5. Неплохая цена, которая вас точно не расстроит.

Помимо очевидных достоинств радиаторы Прадо имеют и недостатки. Их не так много, но их стоит озвучить.

Недостатки батареи Прадо:

  1. Верхняя граница давления таких батарей составляет всего 0,9 Мпа. В некоторых случаях этого показателя недостаточно.
  2. Если в такой батарее не будет воды более двух недель, то оборудование начнет ржаветь.

Именно из-за последнего недостатка такие системы не рекомендуется использовать в централизованных системах отопления. Ведь в этом случае возможно независящие от вас отключение воды.

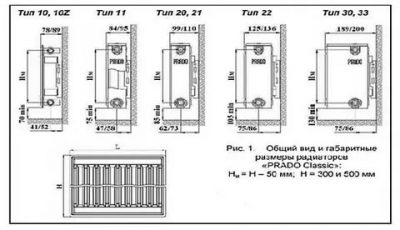

Виды радиаторов Prado

Существует 6 типов стальных панелей:

  • Тип 10— глубина 61 мм, имеет один ряд панели без оребрения. Цена на Classic от 900 рублей, Universal от 1600 рублей;

  • Тип 11— глубина 74 мм, имеет один ряд панели с одним рядом оребрения, который приварен к тыльной стороне панели, а также воздуховыпускную решетку и боковые стенки. Classic от 1300 рублей, Universal от 1900 рублей;
  • Тип 20— глубина 74 мм, имеет два ряда панелей без оребрения, воздуховыпускную решетку и боковые стенки. Цена Classic от 1340 рублей, Universal от 2000 рублей;
  • Тип 21— глубина 74 мм, имеет два ряда панелей с одним рядом оребрения, который приварен к тыльной стороне передней панели, а также воздуховыпускную решетку и боковые стенки. Classic от 1600 рублей, Universal от 2340 рублей;
  • Тип 22— глубина 100 мм, имеет два ряда панелей с двумя рядами оребрения, который приварен к каждой панели с внутренней стороны, а также воздуховыпускную решетку и боковые стенки. Classic от 2400 рублей, Universal от 3500 рублей;
  • Тип 33— глубина 160 мм, имеет три ряда панелей с тремя рядами оребрения, которые приварены к каждой панели с внутренней стороны, а также воздуховыпускную решетку и боковые стенки. Classic от 2850 рублей, Universal от 3580 рублей.

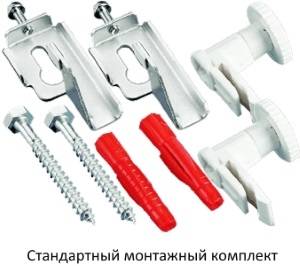

В комплект всех шести типов входят кронштейны и крепления для установки на стену.

Что собой представляют радиаторы Прадо

Радиаторы Прадо – это батареи нового поколения. Они имеют отличный внешний вид и гармонично вписываются в любой интерьер. Могут использовать при закрытой системе в индивидуальном и централизованном отоплении. Они выдерживают любой температурный режим.

Чтобы лучше понять, что такое батарея Прадо, нужно разобраться в ее устройстве. Это сделать несложно, особенно если перед глазами лежит список с особенностями изготовления этого радиатора.

Как изготавливают панельные конвекторы Prado:

  1. Вырезаются стальные листы. Они могут иметь толщину 1,2 и 1,4 мм. На этих листах делается одна продольная и несколько вертикальных линий. При этом на 10 см корпуса Прадо, приходится три вертикальные полоски.
  2. Два стальных листа свариваются с обратной стороны по вертикальным линиям. Чтобы швы были незаметны, и конструкция выглядела эстетично, ее проваривают с тыльной стороны.
  3. Также листы свариваются по периметру. К тыльным краям изделия привариваются ребра, толщина которых 0,5 мм.

В зависимости от толщины радиатора Прадо, и количества ребер установленных в него, будет зависеть его теплопроводность.

Выпускаемые модельные ряды

Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто. Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы.

Classic с боковой подводкой

Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.

Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.

Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.

Universal с нижней подводкой

Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.

Радиаторы от торговой марки Прадо

Радиаторы отопления Прадо производятся на отечественном предприятии в Ижевске. Сегодня они доступны к покупке практически в любой точке России. Продукция одноимённого бренда не раз получала заслуженные дипломы, отличаясь высоким качеством сборки. Оно подтверждается и многочисленными отзывами пользователей.

Радиаторы Prado изготавливаются из прочной стали. Из неё формируются панели с оребрением, что необходимо для увеличения эффективной площади. Толщина стальных листов составляет 1,2 мм – этого более чем достаточно для производства надёжного и долговечного отопительного оборудования, стойкого к коррозии и повышенному давлению в магистрали. Продукция проходит итоговое тестирование, подвергаясь воздействию избыточного давления до 13,5 атмосферы.

Сфера применения:

  • Обогрев частных домовладений и коттеджей.
  • Обогрев зданий коммерческого назначения (офисы, рабочие кабинеты).
  • Обогрев хозяйственных и производственных построек.

Максимальное давление в батареях ограничено на уровне 9 атмосфер.

Стальные радиаторы Прадо представлены следующими модификациями:


Радиаторы Прадо в настоящее время представлены огромным количеством различных моделей, отличающихся как по функционалу, так и по габаритам. Подобрать вариант под себя не составит особой проблемы.

  • Тип 10 – тонкие однорядные образцы без оребрения, обладают минимальной мощностью.
  • Тип 11 – одна панель с рассеивающим оребрением.
  • Тип 20 – двурядные радиаторы без оребрения. Выпускаются в гигиенической модификации Z, лишённые оребрения и решётки для выпуска воздуха.
  • Тип 21 – двурядные батареи, передняя панель оснащается оребрением.
  • Тип 22 – аналогичная разновидность с оребрением на двух панелях одновременно.
  • Тип 30 – три панели без оребрения. Также реализуется гигиеническая модификация с индексом Z.
  • Тип 33 – трёхрядные, оребрением снабжается каждая панель (самая эффективная теплоотдача).

Также предусмотрено деление по габаритам:

  • Высота – 300 или 500 мм (под высокие или низкие окна).
  • Длина – от 400 до 3000 мм.
  • Глубина (толщина) – от 80 до 200 мм.

Подключение – нижнее или боковое.

Отдельные модели выпускаются с термостатическими клапанами, позволяющими реализовать раздельную регулировку температуры в обогреваемых помещениях.

Область применения и технические характеристики

Панельные радиаторы «Прадо» изготавливаются из стали, а она подвержена коррозии. Потому устанавливать их можно только в системах закрытого типа. В таких системах стальные батареи хорошо себя проявляют и служат долго.

Планируя замену отопления в многоэтажных домах, необходимо в первую очередь уточнить в эксплуатационной организации параметры системы для вашего дома. От ее состояния зависит тип отопительных приборов, которые вы можете поставить в своей квартире.

Сегодня многоэтажки отапливаются по нескольким схемам. Если дом подсоединен по независимой схеме или имеется собственная система водоподготовки, то установить можно радиаторы из любого материала, в том числе и из стали. Если система зависимая, и дом подключен напрямую, то необходимо уточнить параметры теплоносителя и его качество.

Вид сверху

Стальные радиаторы Prado могут устанавливаться в системах со следующими показателями:

  • температура теплоносителя не выше +120oC;
  • рабочее давление:
    • при толщине листа 1,2 мм — 0,9 Мпа;
    • лист 1,4 мм — 1,0 Мпа;
  • испытательное (опрессовочное) даление:
    • при толщине листа 1,2 мм — 1,25 Мпа;
    • лист 1,4 мм — 1,5 Мпа;
  • давление на разрыв:
    • при толщине листа 1,2 мм — 2,25 Мпа;
    • лист 1,4 мм — 2,5 Мпа;
  • водородная активность теплоносителя Ph от 8 до 9,5, идеально от 8,3 до 9.

Если хоть по какому-то показателю панельные радиаторы не подходят, нужно ставить другой тип — или чугунные или биметаллические.

Еще очень важно количество загрязнений в теплоносителе. Если на стояке установлены грязевики и фильтры, их количество, скорее всего, невелико. Но если подключение к централизованной сети напрямую, то использовать панельные радиаторы не рекомендуется. Дело в том, что  вертикальные коллекторы для прохождения теплоносителя имеют маленькое сечение. Наличие большого количества взвешенных частиц может привести к тому, что они забьются. Так как этот вид отопительных приборов — неразборная конструкция, при нарушении циркуляции что-либо сделать будет тяжело.

Вообще, для предупреждения заиливания при подключении к централизованным сетям рекомендуется ставить на подаче перед входом в радиатор дополнительные фильтры и грязевики.

Гигиенические линейки

Традиционные радиаторы, в том числе от компании Прадо, поднимают в воздух пыль. Они работают как конвекторы, засасывая холодный воздух снизу и выбрасывая его через верхнюю решётку. На внутренних поверхностях, изобилующих рассеивающими рёбрами, оседает гигантское количество пыли. Под действием конвекционных потоков она постепенно распространяется по помещениям, оседая на поверхностях.

Существует отдельная категория помещений, к которым предъявляются особые требования по чистоте. Это больничные палаты, операционные, лаборатории, медицинские и процедурные кабинеты. Здесь регулярно проводится влажная уборка, позволяющая избавиться от пыли. Тем не менее она в них остаётся, но в маленьких количествах. Для того чтобы пыль не разносилась по помещениям, в них используются гигиенические радиаторы, в том числе от компании Прадо.

На выбор потребителей представлены две линейки гигиенических радиаторов Прадо – это Classic и Universal с индексом Z. Особенности данных приборов:

  • Боковой и нижний подвод на выбор потребителя.
  • Отсутствие оребрения.
  • Отсутствие верхней решётки.
  • Уменьшенная тепловая мощность.

Мощность у них действительно уменьшенная – сказывается отсутствие оребрения. Типы выпускаемых радиаторов – 10Z, 20Z и 30Z. Размеры по длине – от 400 до 3000 мм, по высоте – 300 или 500 мм. Мощность для моделей высотой 300 мм варьируется от 364 до 3171 Вт, для моделей высотой 500 мм – от 535 до 4663 Вт.

Крепления

Для радиаторов Universal типов 10 и 11
L A* B C
400 99/104 166
500 132/137 200
600 132/137 300
700 132/137 400
800 132/137 500
900 132/137 600
1000 132/137 700
1100 132/137 800
1200 232/237 700
1300 232/237 800
1400 232/237 900
1500 232/237 1000
1600 232/237 1100
1700 232/237 1200
1800 232/237 1300 667
1900 232/237 1400 717
2000 232/237 1500 767
2200 232/237 1700 867
2400 232/237 1900 967
2600 232/237 2100 1067
2800 232/237 2300 1167
3000 232/237 2500 1267
Для радиаторов Universal типов 20, 21, 22, 30 и 33
L A* B C
400 50 300/166
500 150 200
600 150 300
700 150 400
800 150 500
900 150 600
1000 150 700
1100 150 800
1200 250 700
1300 250 800
1400 250 900
1500 250 1000
1600 250 1100
1700 250 1200
1800 250 1300 650
1900 250 1400 700
2000 250 1500 750
2200 250 1700 850
2400 250 1900 950
2600 250 2100 1050
2800 250 2300 1150
3000 250 2500 1250

L-длина радиатора

A,B,C-Расстояние кронштейнов

*-Под дробной чертой указаны варианты установки кронштейнов малой полкой к стене.

Стальной панельный радиатор Prado Classic 10х500х400

Код товара: 81905 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150301021
  • Страна-производитель Россия
  • Теплоотдача 324 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 450 мм
  • Тип панельного радиатора Тип 10
  • Подключение радиатора боковое

Стальной панельный радиатор Prado Classic 11х300х400

Код товара: 87157 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Страна-производитель Россия
  • Теплоотдача 299 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 250 мм
  • Тип панельного радиатора Тип 11
  • Подключение радиатора боковое

Стальной панельный радиатор Prado Classic 10х300х500

Код товара: 85039 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Страна-производитель Россия
  • Теплоотдача 262 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 250 мм
  • Тип панельного радиатора Тип 10
  • Подключение радиатора боковое

Обзор других производителей стальных радиаторов

Сегодня популярности добились следующие марки:

  • DELONGHI (Италия). Известная итальянская фирма, отличающаяся качеством исполнения, надежности, покраски и высокой характеристикой теплообмена. Панельные радиаторы из стали DELONGHI используют в загородных домах, офисных зданиях, дачах. Реже встречаются в квартирах.
  • ELBA (Турция). Справедливое соотношение цены и качества. Оптимально подходит для установки в частных домах и бюджетных коттеджах.
  • GRANDINI (Турция). Радиаторы выпускаются различных модификаций и размеров. Возможны боковая и нижняя подводки.
  • IMAS (Италия). Считается одним из лучших производителей в Италии. Надежная и качественная продукция по самой низкой стоимости. Гарантийный срок эксплуатации — 10 лет.
  • (Германия). Немецкое качество. Устанавливают в торговых, офисных зданиях и коттеджах.
  • KORAD (Словакия). Продукция выполнена из качественных материалов. Гарантийный срок эксплуатации -6 лет.
  • KORADO (Чехия). Радиаторы этой торговой марки пользуется большим спросом среди монтажных и строительных организаций. Имеет достоинства всех известных мировых брендов, при этом оставаясь доступными по цене. Используют во всех типах помещений.
  • VOGEL & NOOT (Австрия). Торговая марка характеризуется широким спектром изделий разных по оттенкам и размерам. Качественная продукция для жилищного фонда. Гарантийный срок службы — 10 лет.
  • PURMO (Финляндия). Для низкотемпературных котлов идеальный вариант подключения. Высокий ценовой диапазон продиктован отличным качеством товара.
  • WARMEKRAFT (Турция). Бюджетные модели при приличном качестве. Гарантийный срок — 10 лет.

Стальные панельные радиаторы всех вышеуказанных производителей имеют рабочее давление в 10 атмосфер, кроме WARMEKRAFT — 11 атмосфер и KORAD — 8,7 атмосфер.

Комплектация и монтаж стальных панельных радиаторов

  • Панельные радиаторы стандартно предназначены для навесного монтажа и имеют крепежные пластины на тыльной стороне.  Возможен напольный монтаж для этого надо купить специальный напольный крепеж.
  • Некоторые производители снабжают свои радиаторы базовым монтажным комплектом, который включает в себя: комплект настенных кронштейнов, заглушку и ручной воздухоотводчик (кран Маевского).
  • Панельные радиаторы вентильного типа (с термостатической клапанной вставкой) поставляются без термоголовки, которую надо покупать отдельно.
  • Для радиаторов, которые поставляются без монтажного комплекта необходимо приобрести соответствующий монтажный комплект.

Стальной панельный радиатор Prado Universal 20х500х500

Код товара: 82072 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150309022
  • Страна-производитель Россия
  • Теплоотдача 655 Вт
  • Тип радиатора Стальной панельный
  • Тип панельного радиатора Тип 20
  • Подключение радиатора нижнее
  • Рабочее давление 10 бар

Стальной панельный радиатор Prado Classic 11х300х500

Код товара: 85040 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Страна-производитель Россия
  • Теплоотдача 376 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 250 мм
  • Тип панельного радиатора Тип 11
  • Подключение радиатора боковое

Стальной панельный радиатор Prado Universal 10х300х1100

Код товара: 82046 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150307006
  • Страна-производитель Россия
  • Теплоотдача 573 Вт
  • Тип радиатора Стальной панельный
  • Тип панельного радиатора Тип 10
  • Подключение радиатора нижнее
  • Рабочее давление 10 бар

Стальной панельный радиатор Prado Universal 11х300х900

Код товара: 85478 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150308004
  • Страна-производитель Россия
  • Теплоотдача 684 Вт
  • Тип радиатора Стальной панельный
  • Тип панельного радиатора Тип 11
  • Подключение радиатора нижнее
  • Рабочее давление 10 бар

Все про радиаторы Prado технические характеристики наиболее распространенных видов


Для более эстетичного вида батареи можно оснастить боковыми стенками и специальной решеткой, чтобы выпускать воздух. На этот момент было придумано всего шесть типов батарей:

  • Тип №10 — это радиатор с одной панелью и без дополнительных ребер. Из плюсов можно назвать низкую стоимость.
  • Тип №11 имеет тоже одну панель, но при этом в него приварен один ряд дополнительных ребер для повышения эффективности. Кроме того, для лучшей эстетичности в комплекте идут боковые стенки, а также решетка, чтобы выпускать воздух.
  • Тип №20 — такой прибор Prado (радиатор) имеет две панели, но без ребер. Также оснащён решеткой и боковыми частями.
  • Тип №21, №22 – это батареи с двумя панелями и таким же количеством приваренных ребер. В комплекте все аналогично 20-му типу.
  • Тип №33 наиболее мощный из радиаторов. Он состоит из трех панелей и стольких же приваренных ребер.

Стальной панельный радиатор Prado Universal 10х300х700

Код товара: 82050 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150307002
  • Страна-производитель Россия
  • Теплоотдача 366 Вт
  • Тип радиатора Стальной панельный
  • Тип панельного радиатора Тип 10
  • Подключение радиатора нижнее
  • Рабочее давление 10 бар

Стальной панельный радиатор Prado Classic 10х500х500

Код товара: 81904 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150301022
  • Страна-производитель Россия
  • Теплоотдача 405 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 450 мм
  • Тип панельного радиатора Тип 10
  • Подключение радиатора боковое

Стальной панельный радиатор Prado Classic 10х300х500

Код товара: 95087 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 981918
  • Страна-производитель Россия
  • Теплоотдача 262 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 250 мм
  • Тип панельного радиатора Тип 10
  • Подключение радиатора боковое

Стальной панельный радиатор Prado Classic 10х300х800

Код товара: 81923 Сравнить

  • Производитель Prado
  • Гарантия 10 лет
  • Артикул производителя 1150301003
  • Страна-производитель Россия
  • Теплоотдача 418 Вт
  • Тип радиатора Стальной панельный
  • Межосевое расстояние 250 мм
  • Тип панельного радиатора Тип 10
  • Подключение радиатора боковое

Как выбрать мощность панельного радиатора и его тип

Мощность любого радиатора зависит от тепловых потерь помещения. В общем случае приятно считать, что на обогрев 1м2 площади требуется 100 Вт тепла. Примерно так и можно посчитать. Если радиатор нужен для комнаты в 16 м2, то на ее обогрев потребуется 1600 Вт.

Далее нужно по таблицам найти возможные варианты: ищите близкую к требуемой мощность. Например, для нашего варианта подходит:

  • тип 11-300-2200 — мощность 1682 Вт;
  • тип 20-300-1900 — 1608 Вт;
  • тип 21-300-1400 — 1616 Вт;
  • тип 22-300-1200 — 1674 Вт;
  • тип 33-300-900 — 1762 Вт;
  • тип 10-500-2000 — 1613 Вт;
  • тип 11-500-1400 — 1704 Вт;
  • тип 20-500-1300 — 1699 Вт;
  • тип 21-500-1100 — 1760 Вт;
  • тип 22-500-800 — 1734 Вт;
  • тип 33-500-600 — 1823 Вт.

Что означают эти цифры:

  • первая — тип — количество панелей и пластин оребрения;
  • вторая — высота радиатора;
  • третья — его длина.

    Радиатор должен занимать не менее 70-75% ширины оконного проема

Из всего списка теперь нужно выбрать наиболее подходящий размер для ваших условий. При этом нужно помнить, что для нормальной циркуляции воздуха необходимо соблюдать определенные расстояния до пола и подоконника. Вот по ним и желательно подбирать. Еще желательно учесть, что батарея должна перекрывать 70-75% ширины окна. Тогда окно не будет «потеть» и на стене не будет образовываться конденсат.

Но норма 100 Вт на квадратный метр — это усредненная норма для домов со средними теплопотерями, в средней климатической полосе. Вообще на количество необходимого тепла  влияет климат, площадь и тип остекления окон, материал и толщина стен, кровли, пола, степень утопленники дверей и т.д.  Чтобы учесть все эти факторы, используются поправочные коэффициенты. Более подробно о расчете потерь тепла и выборе панельных радиаторов читайте тут .

Оборудование для установки и подключения

Панельные радиаторы Прадо обладают отличными техническими характеристиками. Они могут работать при повышенном давлении в магистрали, а широкий модельный ряд позволяет подобрать батареи под площадь обогреваемых помещений. В дополнение к ним Прадо выпускает вспомогательное оборудование:


Уточнить стоимость на радиаторы, фитинги, трубы и прочее оборудование от Прадо лучше всего у официальных дилеров – у них вы найдёте самые низкие цены.

  • Удобные напольные крепления, облегчающие монтажные работы.
  • Термостатические клапаны.
  • Термостатические элементы.
  • Ручные регулирующие клапаны.
  • Клапаны обратного потока.
  • Узлы нижнего подключения.
  • Пластиковые и медные трубы.
  • Редукционные муфты.
  • Соединители прямые, тройные и угловые.
  • Фиксаторы, переходники и многое другое, что необходимо для постройки отопительной системы.
Источники

  • https://doorchange.ru/sovety/stalnye-radiatory-prado-prado-vidy-tehnicheskie-harakteristiki-otzyvy.html
  • https://tur-gaz.ru/radiator-prado-klassik-tehnicheskie-harakteristiki/
  • https://aniko-gas.ru/radiatory/prado.html
  • https://exclusivevdom.ru/adiatory-prado-tehniceskie-harakteristiki-prado-batarei-otoplenia-otzyvy-stalnye-konvektory-i-klassik
  • https://okno-pro.ru/radiatory/prado-klassik-tehnicheskie-harakteristiki.html
  • https://OrenInstrument.ru/radiator/radiatory-prado-klassik-tehnicheskie-harakteristiki.html
  • https://www.tproekt.com/radiatory-prado-dla-otoplenia-doma/
  • https://EnergoSpravka.ru/batarei/prado-otopleniya.html

[свернуть]
Adblock
detector
