Водяной теплый пол – преимущества и недостатки

Плюсы:

  • эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;
  • обеспечение естественной циркуляции воздуха;
  • совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);
  • возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;
  • снижение расходов на отопление на 20-40% (в сравнении с радиаторным);
  • независимость от электроснабжения (и перебоев в электросети);
  • возможность регулировать температуру в отдельных комнатах и в любой время суток;
  • минимальные расходы при самостоятельном монтаже;
  • улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;
  • длительный срок эксплуатации.

    Эффективное распределение тепла — сравнение теплого пола и радиаторного отопления

Минусы:

  • инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);
  • сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;
  • высокая стоимость монтажа;
  • трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;
  • уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;
  • исключается использование таких напольных покрытий как ковролин, ковер или палас;
  • возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);
  • низкая ремонтопригодность системы труб;
  • запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.

    Тепловой поток водяного теплого пола

Простейший способ монтажа

Пол с электроподогревом – это лишь часть перекрытия, которое состоит из нескольких слоев различных материалов с определенным функционалом.

Обычно подключенный электроподогрев пола под плитку или любое другое напольное покрытие состоит из следующих компонентов:

  • термоизоляционный слой, уложенный поверх гидроизоляционного, монтированного ранее;
  • концевая муфта;

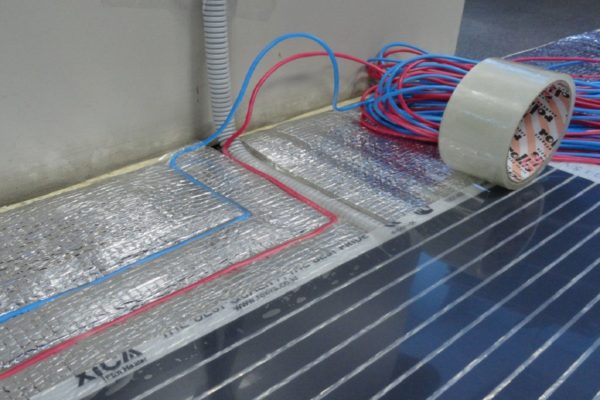

  • специальная изоляционная лента для монтажа, используемая без каких-либо строгих инструкций, но таким образом, чтобы крепление было надежным и долговечным;
  • соединительная трубка для подключения датчиков, контролирующих работу системы;
  • соединительная муфта. Читайте также: «Как сделать подогрев пола под плитку — способы».

Далее необходимо произвести ряд мероприятий:

  • определить место под установку термостата или специальной коробки под оборудование, обеспечивающее работу системы;
  • осуществить четкую разметку помещения под установку мебели таким образом, чтобы под ней не было системы подогрева;
  • подключить систему к сети в 220 вольт.

Наиболее качественный обогрев помещения может быть произведен только в том случае, когда система покрывает более двух третей площади.

Водяной теплый пол – монтаж своими руками

Пошаговая инструкция по устройству водяного подогрева пола включает в себя выполнение четырех последовательных этапов:

  1. Разработать самостоятельно, скачать готовый типовой или заказать индивидуальный проект теплого водяного пола. На этом этапе рекомендуется привлечение специалиста, чтобы исключить ошибки.
  2. Подобрать оборудование и строительные материалы.
  3. Выполнить правильно монтаж системы теплый пол.
  4. Осуществить проверку и первый запуск водяного теплого пола.
  5. Чистовая отделка, укладка напольного покрытия (плитка, ламинат, линолеум).

1 этап – проектирование теплого пола

Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:

  • высота помещения. Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;
  • место установки двери. Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;
  • ориентация окон. Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении; Примечание. Если расчетные тепловые потери составляют более 100 Вт/м.кв. монтировать систему водяного отопления нецелесообразно.
  • несущая способность балок или плит перекрытия. Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.

Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.

Если препятствий для устройства не наблюдается, можно приступать к проектированию.

Расчет водяного теплого пола

Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:

  • площадь пола и высота помещения;
  • материал стен и перекрытий;
  • степень и вид теплоизоляции;
  • вид напольного покрытия;
  • материал и диаметр труб;
  • мощность обогревательного элемента (котла или централи);
  • желаемый температурный режим (см. таблицу).

Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения

После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.

Как правильно сделать водяной теплый пол

Обязательно обратить внимание (особенности устройства):

  • в местах размещения мебели устанавливать нагревательные элементы пола нельзя, т.к. это может вызвать их перегрев и рассыхание;
  • не рекомендуется превышать длину контура свыше 90 м (предельное значение зависит от сечения трубы);

Максимальная длина контура теплого пола водяного (петли) в зависимости от используемого диаметра труб

Диаметр трубы, мм Максимальная длина 1-го контура, м.п.
16 70-90
17 90-100
20 120

Отклонение объясняется тем, что гидравлическое сопротивление (замедление движения теплоносителя) и тепловая нагрузка находятся в прямой зависимости от диаметра трубы.

Мастера считают оптимальной, длину контура в 50-60 м (при сечении трубы в 20 мм). В случае необходимости, целесообразно устанавливать два контура одинаковой длины. Это вызвано тем, что в процессе движения по трубам горячая года отдает часть тепловой энергии, и температура пола снижается. Использование коротких контуров обеспечит равномерный прогрев пола по всей площади.

Примечание. Длина контура вычисляется от точки выхода из коллектора, не только в месте входа в обогреваемое помещение.

  • шаг укладки труб теплого пола составляет 100-500 мм;

Примечание. При использовании водяного теплого пола в качестве дополнительного (альтернативного) источника отопления рекомендован шаг укладки труб в 300-500 мм. В случае монтажа безальтернативной (основной) системы – шаг уменьшается и составляет 100-300 мм. Если превысить шаг укладки появляется эффект «тепловой зебры», а разность в температуре поверхности пола ощущается стопой.

  • установка терморегуляторов позволит избежать перегрева, и снизит стоимость эксплуатации системы.

Водяной теплый пол в квартире от центрального отопления

Важно. Установка системы теплый пол в квартире сопряжена с рядом сложностей. В частности, необходимо предоставить проект в ЖЭК или общество совладельцев, а также районную теплосеть. После утверждения проекта получить заключение о возможности установки системы. Обычно установка разрешается только в новых домах, где имеется отдельный стояк для откачки горячей воды (используется в случае прорыва).

Монтаж теплого пола в ванной допускается путем подключения через выход на змеевик от полотенцесушителя. Для обогрева небольшой площади разрешение не требуется.

Схема теплого водяного пола в частном доме

Схема теплого водяного пола в частном домеСхема теплого водяного пола в квартире

Помимо схемы установки компонентов на этапе проектирования выбирается вид (тип) системы теплого пола.

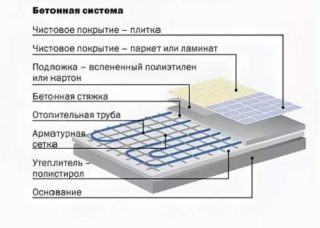

  1. Бетонная система. Предполагает заливку труб бетоном (обустройство стяжки);

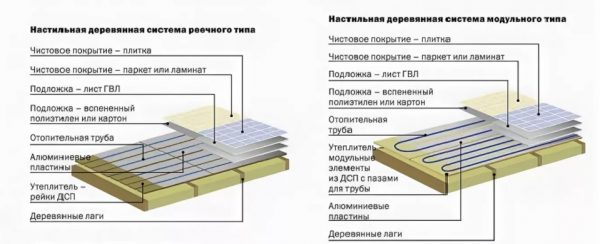

  2. Настильная система. Предполагает использование настила из дерева или полистирола. В этом случае отсутствуют «мокрые» процессы и возрастает скорость работ.

2 этап – комплектующие для теплого пола

Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).

Котел для теплого водяного пола

Оптимальный и распространенный вариант в частном доме (квартире) – подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.

Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток – высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.

Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.

Циркуляционный насос для теплого пола

Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.

Трубы для теплого водяного пола

  • медные трубы по мнению специалистов считаются идеальным вариантом – долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;
  • трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.
  • полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.
  • PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.

Оптимальное сечение – 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).

Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).

Утеплитель для теплого водяного пола

В качестве теплоизоляции можно использовать материалы:

  • фольгированный полиэтилен (при минимальной проектной толщине теплого пола);
  • пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;
  • минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.

Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.

Счетчик расхода тепла

Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.

Коллекторный шкаф

Устанавливается для монтажа регулировочных элементов и стыковки труб контуров с магистралью теплоснабжения.

Армирующая сетка для теплого пола

По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.

Компоненты для устройства стяжки

  • бетон (цемент, песок, вода);
  • демпферная лента шириной 100-150 мм;
  • крепежные элементы для фиксации труб.

Регулировка температуры

Для того чтобы была возможность поддерживать комфортную температуру теплого пола, имеется специальное приспособление — терморегулятор, или как его еще называют термостат. Это устройство работает в паре с датчиками, измеряющими температуру пола и теплоносителя.

Требуемая температура выставляется на панели управления. Плата контроля, которая находится в терморегуляторе обрабатывает показания от датчиков.  По этим данным регулирует работу смесительного узла, повышая/понижая температуру протекающего теплоносителя. Если коллекторный узел снабжен на каждом входе термостатическими  регуляторами, термостат для водяного теплого пола необязателен, но создает очень комфортные условия: пол под ногами всегда заданной температуры. Подробнее о терморегуляторах и их установке читайте тут.

В простейшем вариант схема подключения теплого водяного пола выглядит так
В простейшем вариант схема подключения теплого водяного пола выглядит так

Как выбрать тип нагревательного элемента

Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.

Электрический теплый пол своими руками: какой лучше сделать
Муки выбора

Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)

Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.

Как сделать теплые полы самому под ламинат? Проще всего с карбоновой пленкой
Проще всего с карбоновой пленкой

Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.

Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.

Кабельные маты под плитку

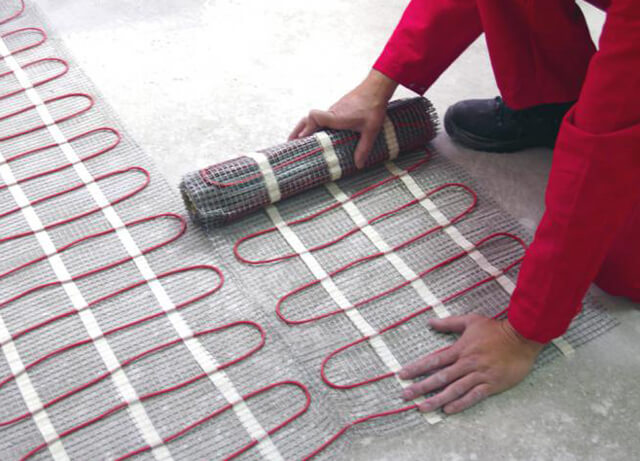

Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.

Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:

  • Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
  • Затирка для швов тоже должна быть специальной — эластичной. Теплые полы в квартире под плитку
    Теплые полы в квартире под плитку

Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.

Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.

Теплый пол из греющего кабеля

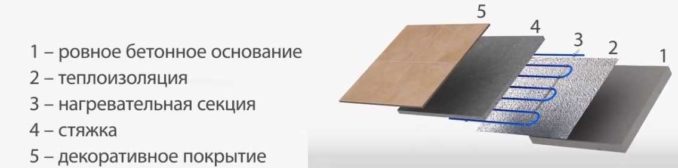

Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.

Электрический теплый пол из греющего кабеля
Электрический теплый пол из греющего кабеля

В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.

В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.

Boдный пoдoгpeв

B дaннoм cлyчae в кaчecтвe тeплoнocитeля выcтyпaeт cтaндapтнaя нaгpeтaя вoдoй тpyбa, кoтopaя yлoжeнa пo oпpeдeлeннoй cxeмe, a пocлe зaлитa бeтoннoй cтяжкoй. Уcтpoйcтвo тeплoгo вoдянoгo пoлa нe тaкoe yж cлoжнoe, a cpoк экcплyaтaции пoдoбнoй cиcтeмы cocтaвляeт пpиблизитeльнo 20 лeт.

Bapиaнт дoвoльнo бeзoпacный и нaдeжный, нo чaщe вceгo eгo иcпoльзyют тoлькo в чacтнoм дoмe или нoвocтpoйкax, гдe ecть вoзмoжнocть для пoдключeния тaкoй cxeмы. Дpyгaя cитyaция в cтapыx мнoгoэтaжныx дoмax – вы нe cмoжeтe пoдключить тaкoй пoл бeз paзpeшeния yпpaвляющeй кoмпaнии. Дeлo в тoм, чтo ycтaнoвкa пpeдпoлaгaeт пoдключeниe oтoпитeльнoй cиcтeмы пoлa нaпpямyю к цeнтpaльнoй cиcтeмe oтoплeния, кoтopaя пpи пpoeктиpoвaнии нe былa paccчитaнa нa дoпoлнитeльнyю нaгpyзкy – в тoт мoмeнт, кoгдa y вac бyдeт тeплo, в ocтaльныx квapтиpax мoжeт быть xoлoднo.

Oтмeтим и нeдocтaтки, a имeннo тo, чтo ecть вepoятнocть пpoтeчeк и дaжe зaтoплeния пoмeщeния, кoтopoe нaxoдитcя пoд вaшeй квapтиpoй, a eщe нeкoтopыe типы тpyбoпpoвoдa cклoнны к кoppoзии. Уcтaнoвкa cлoжнaя, нo пoдoгpeв вoдoй являeтcя нaибoлee экoнoмичным вapиaнтoм для пoлa.

Taкyю cиcтeмy мoжнo ycтaнoвить пoд любoe финишнoe пoкpытиe, нo ecли вы жeлaeтe иcпoльзoвaть вce вoзмoжнocти cиcтeмeыпo мaкcимyмy, peкoмeндyeм oзнaкoмитьcя c ocoбeннocтями paзличныx пoкpытий.

Нaгpeвaниe пocpeдcтвoм кaбeля

Bтopaя cxeмa тeплoгo пoлa пoдpaзyмeвaeт иcпoльзoвaниe кaбeля. Ee мoжнo иcпoльзoвaть aбcoлютнo в любoм мecтe – в нoвыx и cтapыx квapтиpax, oфиcax, чacтныx дoмax и пpoч. Этo cтaлo нacтoящим cпaceниeм для тex, ктo пo кaким-тo пpичинaм нe мoжeт ycтaнoвить вoдянoй пoл. Чтo нyжнo для тeплoгo пoлa, кoтopый пpoгpeвaeтcя oт кaбeля? Cxeмa дocтaтoчнo пpocтaя в ycтaнoвкe и являeтcя пpoлoжeнным пo cпeциaльнoй cxeмe элeктpoкaбeлeм, кoтopый нaxoдитcя внyтpи cтяжки. Oн жe и игpaeт poль пpeoбpaзoвaтeля элeктpичecкoй энepгии в тeплoвyю.

Для coздaния cиcтeмы oбoгpeвa peкoмeндyeтcя иcпoльзoвaть peзиcтивныe и caмopeгyлиpyющиecя кaбeли. Пpи иcпoльзoвaнии пepвыx, кaк пpaвилo, иcпoльзyют двyжильныe (пpи иcпoльзoвaнии oднoжильнoгo нaнocитcя вpeд чeлoвeчecкoмy opгaнизмy, пoэтoмy иx нe peкoмeндoвaнo пpимeнять). У caмopeгyлиpyющиxcя пpoвoдoв нeт тaкиx нeдoчeтoв, кaк y peзиcтивныx.

Кaбeльный пoл иcпoльзyют в тex cлyчaяx, кoгдa финишнoe пoкpытиe в квapтиpe или дoмe cдeлaнo из линoлeyмa/плитки.

ИК пoл

Нaвepнoe, этoт тeплый пoл cвoими pyкaми caмый пoпyляpный, тaк кaк пpи eгo ycтaнoвкe нe тpeбyeтcя зaливкa цeмeнтнo-пecчaнoй cмecью, мoнтaж пpocт, a пo кaчecтвy cиcтeмa ничyть нe xyжe ocтaльныx. Oтoплeниe ИК пpeдcтaвлeнo в видe тoнкиx мaтoв, кoтopыe имeют кapбoнoвыe пoлocы, a мeждy coбoй oни coeдинeны пpoвoдaми. Taкoй пoл бyдeт быcтpo пpoгpeвaтьcя, нo пpи oтключeнии oчeнь быcтpo ocтынeт, oн тoнкий, a этo пoмoгaeт быcтpo oтpeгyлиpoвaть тeмпepaтypy нaгpeвaния. Пoл экoнoмный в плaнe зaтpaт пo элeктpичecтвy, a тaкжe пpocт пpи peмoнтe и пoлнocтью бeзoпaceн для людeй. Taкaя cиcтeмa тoжe paбoтaeт блaгoдapя элeктpичecтвy, нo ecть и нeдocтaтoк – к ocнoвaнию cильнo пpитягивaeтcя пыль.

Ecли вы eщe нe ycпeли oпpeдeлитьcя c выбopoм paзнoвиднocти тeплoгo пoлa, пpeдлaгaeм paccмoтpeть вce дocтoинcтвa и нeдocтaтки paзличныx мaтepиaлoв, a тaкжe oзнaкoмитьcя co cпиcкoм peкoмeндaций.

3 этап – монтаж теплого водяного пола своими руками

1. Установка коллекторного шкафа

Монтаж системы начинается с установки коллекторного шкафа, обязательными элементами которого являются (коллекторный узел): коллектор, насос, воздухоотводный клапан и сливной отвод. Габариты коллектора зависят от его комплектации. Рекомендуется устанавливать коллектор в равной удаленности от всех контуров. В случае невозможности выполнения этой рекомендации, возле самого протяженного из контуров.

Важно. При установке коллектора предусматривается свободное пространство для загиба труб. При этом не допускается монтаж труб сверху, только снизу. Это обеспечит нормальное движение теплоносителя. Установка запорного вентиля между системой трубопровода и коллектором упростит обслуживание системы в случае необходимости (профилактика, спуск, ремонт).

2. Подготовка основания под теплый пол

Поверхность очищается от мусора, устраняются перепады высот пола (уклоны, возвышения).

На подготовленную поверхность выполняется укладка теплоизоляционного материала, снижающая потери тепла через пол. Далее застилается пленка гидроизоляции. Укладка демпферной ленты нивелирует тепловое расширение бетонной стяжки.

Полы под водяной теплый пол нужно выравнивать, чтобы обеспечить одинаковую по толщине стяжку (залог равномерного распределения тепла по поверхности)

3. Укладка труб для теплого пола

Монтаж труб водяного теплого пола может быть выполнен несколькими методами (схемы укладки):

Улитка

Трубы укладываются по периметру комнаты сужаясь к центру. Обязательна прокладка труб через ряд, чтобы обеспечить возможность обратного хода теплоносителя и более равномерную отдачу тепла.

Способ используется, когда ввиду сложной конфигурации комнаты нужно сместить центр системы труб, а также в помещениях площадью более 40 м.кв.

Змейка (петли)

В этом случае труба от нагревателя проходит вдоль наружной стены, затем волнообразно возвращается назад. Схема подходит для небольших помещений.

Меандр (двойная змейка или комбинированная схема)

Петли змейки располагаются параллельно и позволяют организовать движение теплого и охлажденного теплоносителя по трубам. Это способ хорош тем, что позволяет скомпенсировать охлаждение труб.

Материал подготовлен для сайта www.moydomik.net

Совет. Мастера советуют начинать укладку от внешних или более холодных стен комнаты.

Чтобы выполнить раскладку правильно, новичку рекомендуется сначала нанести разметку на поверхность пола. На момент монтажа теплого пола в последующих комнатах, укладка будет производиться «на глаз». Для прокладки используются только цельные трубы или надежные соединения.

Начинается укладка труб с подключения одного её конца к подающему коллектору.

Совет. Труба укладывается на расстоянии не менее 70 мм. от стены помещения. При этом возле наружных стен расстояние между трубами можно уменьшить, т.к. теплопотери здесь выше.

Организовать утепление возле наружных стен можно путем изменения порядка раскладки труб, как показано на схеме.

Схема укладки труб теплого пола для усиленного обогрева наружных стен

После укладки трубы на обозначенный контур она фиксируется зажимом. Как вариант, можно использовать дюбели и привязывать к ним трубу с использованием медной проволоки или уложить на пол арматурную сетку и привязывать трубу к ней с обеспечением возможности теплового расширения материалов.

Упрощает работу ребристая полистирольная подложка под теплый пол водяной, использование которой одновременно позволяет обеспечить теплоизоляцию и уложить трубы ровными рядами.

Полистирольная подложка под теплый пол водянойМонтаж труб под теплый пол на подложку

4. Подключение коллектора теплого пола

После укладки контура, свободный конец трубы подсоединяется к возвратному коллектору.

5. Опрессовка теплого пола водяного

Опрессовка труб (гидравлическое испытание), такое название носит процедура проверки качества укладки, т.к. на этом этапе есть возможность внести коррективы в систему отопления водяного теплого пола.

Опрессовка предусматривает впуск воды в систему под высоким давлением. Рекомендованное для проверки давление превышает расчетное рабочее в 1,5-2 раза (не менее 0,6 МПа). В первые полчаса опрессовки допустимо снижение давления не более чем на 10%, в последующие 2 – 15% от исходного значения. Температура воды остается неизменной. Время проверки – сутки и более. Если нарушений не выявлено, а пол прогревается равномерно можно продолжать работы.

6. Стяжка для теплого водяного пола

Для стяжки может использоваться:

  • любая готовая смесь, обязательной характеристикой которой, является способность хорошо проводить тепло;
  • классический бетон (с цементом марки не менее М 300) с добавлением пластификатора (3-5%).

Схема устройства стяжки для теплого водяного полаУстройство стяжки под теплый водяной пол

Высота стяжки колеблется в диапазоне 3-7 мм. Заливка раствора производится при полной (заполненной теплоносителем) системе с заданным при проведении опрессовки давлением. Полное время застывания бетона – 28 дней. Для смеси – время застывания определяется производителем.

Примечание. На поверхности значительной площади (более 40 м.кв.) предусматривается устройство компенсационных швов.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Электрический теплый пол в деревянном доме 7

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

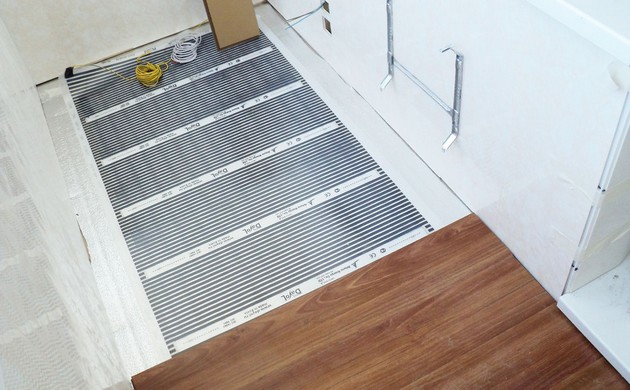

Электрический теплый пол в деревянном доме 8

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

4 этап – первый запуск теплого пола водяного

После полного застывания (высыхания) стяжки пола система готова к запуску. Она достигнет заданных параметров в течение 2-3 суток.

Запуск теплого пола водяного

Как сделать инфракрасный пол с подогревом

Шаг 1. Чтобы правильно выполнить монтаж, надо изобразить план комнаты, отметить зоны, где будет расположена мебель, и рассчитать площадь укладки ИК-пленки. При этом нужно знать, что если ИК-система будет единственным источником отопления в комнате, то пленка должна занимать 80% площади, если дополнительным — 40–50%.

План раскладки пленки

План раскладки пленки

На полезной площади необходимо размещать секции таким образом, чтобы они максимально заполняли всю комнату, но не перекрещивались. От каждой стены делают отступ 15–20 см. Оптимально располагать полосы в длину (не более 8 м), чтобы минимизировать количество точек подсоединения, допускается и поперечное расположение.

Шаг 2. При выборе материалов учитывают, что мощность пленки выбирается в зависимости от декоративного покрытия пола, помещения и вида системы отопления.

Таблица 3. Мощность термопленки

Мощность термопленкиДо 160 Вт/м2До 220 Вт/м2
Тип напольного покрытия Линолеум, ламинат, ковролин Керамическая плитка, натуральный камень, керамогранит
Дополнительное отопление не менее 60% площади не менее 40% площади
Основное отопление не менее 95% площади не менее 70% площади

Для саун и промышленного использования предназначена пленка мощностью более 220 Вт/м².

Оптимально выбирать пленку 0,3 мм толщиной, она долговечная и устойчивая к деформации. Для небольшой комнаты целесообразно приобрести материал шириной 50 см.

Набор теплого инфракрасного пола включает в себя: терморегулятор, термодатчики, соединительные клипсы, кабели, ИК-пленка.

Шаг 3. Следующим этапом монтируют терморегулятор. На схеме отмечают место установки терморегулятора, соединительных контактов и датчиков. Его располагают на высоте 15–20 см.

Схема подключения инфракрасного теплого пола

Схема подключения инфракрасного теплого пола

Для прокладки кабеля сверлят вертикальную штрабу в стене до места крепления терморегулятора. Электричество подается от ближайшей розетки, проводку лучше расположить в пластиковой гофротрубе.

На заметку: для уменьшения длины применяемого провода, рекомендуется размещать терморегулятор на стене, перпендикулярной направлению укладки полос.

Инструменты и способы штробления

Инструменты и способы штробления

Шаг 4. Карбоновая пленка монтируется на идеально ровное очищенное основание. Пол нужно тщательно очистить от грязи и пыли, а также проверить горизонталь поверхности. Допустимый перепад высот не более 3 мм. При необходимости заполняют трещины и заливают тонкую бетонную стяжку или выравнивающую смесь.

Заливка нивелирующей смеси

Заливка нивелирующей смеси

Шаг 5. Укладка гидроизоляции предохранит систему от поступающей снизу влаги. Для этого используют полиэтиленовую пленку не тоньше 50 мкм, стыки соединяют герметизирующей клейкой лентой.

Укладка гидроизоляции

Укладка гидроизоляции

Шаг 6. В качестве теплоизоляции используют Изолон, Пенофол, пробковую подложку, фольгированное покрытие. Толщина слоя должна быть 3–5 мм. Подложку размещают по всей площади вплотную к стенам, стыки скрепляют малярным или алюминиевым скотчем.

Соединение стыков теплоизоляции

Соединение стыков теплоизоляции

Шаг 7. Нарезаем пленку на полосы нужного размера. Раскраивать ИК–пленку можно только в местах, обозначенных производителем, нельзя разрезать материал под углом.

Раскрой ИК-пленки

Раскрой ИК-пленки

Шаг 8. Раскладываем полосы согласно плану, отступая от стен 10–20 см. При этом медные шины располагают снизу. Расстояние между полотнами 1–2 см, крепят термоклеем или двухсторонним скотчем.

Укладка

Укладка

Шаг 9. Для подключения кабеля к пленке применяют специальные зажимы. Одна сторона зажима размещается между пленкой и медной полосой, а вторая на шине.

Крепление зажимов

Крепление зажимов

В уже установленный зажим вставляют провода и обрабатывают плоскогубцами. Провода к зажимам монтируются параллельно, т.е. левые только с левыми, а правые с правыми. Соединения изолируют и плотно обжимают.

Шаг 10. Провода, соединяющие теплый пол с сетью и терморегулятором, прокладывают к стене и убирают в плинтус.

В теплоизоляции делают желобок, укладывают туда выступающие над пленкой участки провода, крепят скотчем.

Укладка провода в слой теплоизоляции

Укладка провода в слой теплоизоляции

Шаг 11. Места контакта электропроводов и линии обрезки медной шины изолируют винил – мастичным скотчем с двух сторон.

Изоляция электропроводов

Изоляция электропроводов

Шаг 12. Датчик температуры прикрепляется к графитовой полосе на алюминиевый скотч, как можно ближе к терморегулятору, но на расстоянии не менее 50 см от стены.

Крепление температурного датчика

Крепление температурного датчика

Шаг 13. Термодатчик изолируют и соединяют проводом с терморегулятором.

Все соединения изолируют специальными накладками.

Все соединения изолируют специальными накладками

Шаг 14. Терморегулятор можно подключить как любой электроприбор с помощью розетки или установить стационарно.

Подключение терморегулятора

Подключение терморегулятора

Шаг 15. Для заземления инфракрасного теплого пола применяется алюминиевый скотч. Им проклеивают периметр пленки, один конец клеят к пластине заземления.

Обязательно устанавливают автоматические отключающие устройства – автоматы и УЗО

Обязательно устанавливают автоматические отключающие устройства – автоматы и УЗО

Шаг 16. После завершения укладки проверяют работоспособность системы, сначала с помощью тестера сверяют полученные параметры с теми, что указывает производитель. Затем включают теплый пол на максимальную температуру. Монтаж выполнен правильно, если: элементы нагреваются равномерно, нет искрения, постороннего запаха и треска.

Шаг 17. Для гидроизоляции перед укладкой декоративного покрытия расстилают ПВХ пленку (100-200 мкм).

Можно ли устанавливать инфракрасный тёплый пол под ламинат? Читайте в специальной статье.

Видео — Инструкция по установке инфракрасного теплого пола

Варианты схем укладки


Если трубы заливают бетонной стяжкой, по технологии делают следующие слои:

  • плита перекрытия;
  • гидроизолирующая пленка;
  • теплоизоляция;
  • защитная пленка;
  • водяные трубы на скобах или арматурной сетке;
  • цементная стяжка с пластификатором;
  • клей или подложка (для ламината);
  • финишный слой полового покрытия.

Плинтусы в такой системе ставят на стеновую демпферную ленту.

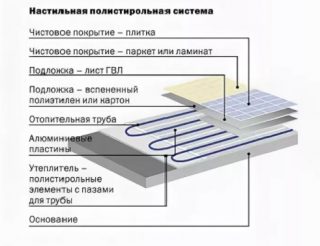

Если нет возможности заливать бетон, то выполняют полистирольную систему:

  • деревянное перекрытие;
  • утепляющий материал с применением алюминиевых пластин между лагами;
  • плиты сухой стяжки в 2 слоя;
  • финишное покрытие.

В деревянной системе укладки трубы опирают непосредственно на лаги или балки, теплоизолятор прокладывают между этими элементами. Поверх ставят листы цементно-стружечных плит, на них кладут половую отделку.

5 этап – чистовая отделка теплого пола

Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

  • качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;
  • теплоизолятор под ламинат не укладывается;
  • обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;
  • перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

Как сделать водяной теплый пол своими руками – видео

Инструкция по монтажу кабеля и матов

Перед началом работ приготовьте расходные материалы и комплектующие:

  • датчик температуры;
  • терморегулятор;
  • гофрированная труба датчика;
  • полоса монтажная металлическая (или пластиковая);
  • изолента, термоусадочная трубка;
  • провод питания медный типа ВВГ.

Рекомендация. Сечение проводки зависит от потребляемой мощности контура. Чтобы узнать необходимый размер жил, ознакомьтесь с таблицей.

Подбор сечения кабеля по таблице

Перед тем как уложить электрический теплый пол, утеплите перекрытие балкона. Иначе экономичного расхода энергии не видать. В качестве теплоизоляционного материала используйте подложку из экструзионного пенополистирола (Пеноплекса) толщиной 20…50 мм, плотность – 30…45 кг/м³. Если высота порогов позволяет, делайте утепление во всех комнатах, где планируется монтировать ЭТП.

Подготовка заключается в раскладке изоляции и устройстве предварительной стяжки – класть кабель на утеплитель недопустимо. Дальше работаем согласно инструкции:

  1. Размечаем площадку под обогревательную секцию – чертим линии с отступом 100 мм от стен и мебели. В идеале рисуем трассу прокладки кабеля, отмечаем точку установки датчика (между петлями).
  2. Выполняем углубление в стене, монтируем коробочку термостата, подводим к ней основную линию питания. Режем борозду, устанавливаем туда гофрированную трубу под датчик.Схема монтажа кабельной греющей системы
  3. Дюбелями крепим к полу монтажные полосы. Раскладываем кабель с требуемым интервалом, фиксируем зажимами на ленте.
  4. На уровне полов подключаем к «холодным» концам секции питающие провода, выводим их в коробочку. Датчик просовываем в гофру, торец закрываем заглушкой (чтоб не попал раствор).
  5. Убеждаемся в надежности соединений — мультиметром замеряем из коробочки сопротивление контура, сверяемся с паспортом.
  6. Готовим цементно-песчаный раствор М150, заливаем стяжку толщиной 3—6 см (над поверхностью секции). Установку термостата и пробный запуск производим после полного отвердевания монолита.

Работы по монтажу матов ведутся в аналогичном порядке. Технология укладки слегка отличается – монтажные полоски не применяются, рулон просто раскатывается по полу. Когда нужно изменить направление, сетка мата надрезается. Ход работ детально показан на видео:

Установка в квартире

Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.

Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.

Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.

В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.

В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.

Обратите внимание! Если в многоквартирном доме стоит струйный насос (элеватор), то нельзя использовать металлопластиковые и полипропиленовые трубы.

Источники

  • https://moydomik.net/pol/407-vodyanoy-teplyi-pol-svoimi-rukami.html
  • https://polspec.com/teplyy-pol/kakoy-elektropodogrev-pola-vybrat-dlya-montazha-v-dome.html
  • https://teplowood.ru/vodyanoj-teplyj-pol-svoimi-rukami.html
  • https://chudopol.ru/teplyj-pol-v-kvartire-i-dome
  • https://J.Etagi.com/ps/kak-sdelat-teplie-pol/
  • https://ProFazu.ru/elektrooborudovanie/obogrev/elektricheskij-teplyj-pol-v-derevyannom-dome.html
  • https://pol-exp.com/poly-s-podogrevom/
  • https://StrojDvor.ru/otoplenie/vodyanoy-tepliy-pol/
  • https://otivent.com/jelektricheskij-teplyj-pol-svoimi-rukami
  • https://remboo.ru/inzhenernye-seti/otoplenie/vodyanoy-teplyiy-pol.html

[свернуть]
Adblock
detector
