Содержание

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

  • Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
  • Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
  • В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1.      Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду. Датчик протечки воды 3

2.      Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод). После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается. Датчик протечки воды 4

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

Классификация датчиков по характеру работы

Различают устройства разными способами, один из них — это возможности и поведение гаджета в критической ситуации.

  1. В корпусе устройства сконцентрированы все функциональные возможности, обеспечивающие его автономную работу. Оповещение о протечке обозначается звуковым или световым сигналом. Существуют модели подающие сигнал о наличии отклонений в работе водопровода в виде SMS сообщения на телефон.
  2. Информация о протечке через проводную систему посылается на пульт управления. Этот электронный прибор после получения оповещения, обрабатывает данные и дает команду на электромагнитный клапан, который может отключать подачу воды. По такому принципу работает система защиты от протечек воды аквасторож.
  3. Беспроводная система защиты от протечек отличается от предыдущей тем, что датчики отправляют сигналы на пульт, используя радиосвязь.

Что учитывать в датчике затопления

Стоит знать, важные аспекты по выбору датчика от протечки воды. В ходе выбора защитного устройства необходимо учесть его характеристики:

  1. Способ и место крепления. Система должна размещаться там, где не будет ошибочных сигналов о появлении аварии при ненамеренном попадании воды на датчики либо при высоком показателе влажности в помещении.
  2. Источник питания. Есть ли требования к прокладке системы при применении промышленного напряжения. Лучше покупать устройства, которые работают от батареек.
  3. Порог чувствительности. Можно регулировать датчики на чувствительность или нет.
  4. Производитель. Когда прибор покупается в магазине, то на него дается гарантия. В случае поломки предусмотрена техпомощь.
  5. Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
  6. Наличие аккумулятора. В случае установки проводного оснащения, следует предусматривать автономность работы системы при выключении электропитания.
  7. Тип модели. Беспроводная система стоит больше.

Датчики воды обширно применяются в бытовой технике. При верном подключении прибор прослужит значительно дольше самодельной схемы. Регулятор затопления воды востребованы у населения, потому что невысокое качество соединений труб и дешевых китайских кранов, приводит к участившимся в последнее время авариям. Прибор при попадании на чувствительный датчик воды — вовремя поднимает тревогу.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Шаровый кран

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Датчик протечки воды рядом с унитазом

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Датчик протечки воды 5

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Датчик протечки воды 6

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Как сделать датчик протечки воды своими руками

Принцип сборки будет отличаться, в зависимости от запланированной к установке модели. В любом случае – это сигнализация, которая работает по одному из трех принципов- проводному, беспроводному или более сложному, с регулированием чувствительности.

Проводной самодельный датчик

Можно сделать с использованием простой электрической схемы и сигнального провода, подключённого к блоку управления. Схема работает на замыкании контакта водой.

Беспроводной самодельный датчик простейшей конструкции

Беспроводной работает по тому же принципу, только подачу сигнала обеспечивает энергия, поступающая не по кабелю, а от автономного резервуара.

Более сложная схема с регулятором чувствительности

Может включать в себя несколько датчиков и используется при необходимости контроля более значительной площади. В любом случае, составные элементы конструкции можно приобрести по отдельности в радиомагазине, а схема может быть составлена самостоятельно или подсмотрена у специалистов.

Самодельные сигнализации

Всегда обходятся не в пример дешевле изделий заводского изготовления, не обязательно делать работающие на электричестве – для отдельных надобностей можно применить поплавковые, применить чужие самодельные наработки.

Разновидности измерителей уровня воды

Проводные модификации требует прокладки проводов от измерителя к контрольному блоку. Преимущества датчиков затопления:

  • отсутствие лишних затрат на сборку датчика;
  • не нужно применять вспомогательные источники питания.

Из числа минусов можно выделить наличие проводов. Их нужно прятать. Лучше спрятать провода в пол, чтобы постоянно их не задевать. Управляющее устройство можно приклеить на стену.

защита от протечек воды

Многие опасаются применять самодельные датчики, чтобы перестраховаться от возможного появления короткого замыкания либо еще хуже — пожара. Поэтому выбирают вариант дороже и покупают готовые контроллеры от производителей.

Беспроводные модели не требуют прокладки проводов от восприимчивого компонента до центрального блока. Регулятор затопления можно устанавливать в любое место, главное, чтобы в радиусе воздействия беспроводного передатчика сигналов (300 м.). Из числа минусов: высокая цена, потребность в проверке батареек и их смене (периодичность — 1-2 года).

Есть модели датчиков, которые могут подсоединиться к основной охранной системе.

Регулятор затекания воды почти не потребляют электрическую энергию для предоставления своей трудоспособности. Рабочее напряжение приборов не превосходит 9В. Поэтому опасность удара током исключена.

Регулятор затопления воды своими руками: материалы и установка

Благодаря обычному приспособлению сконструировать проводной контроллер можно дома. Датчик воды состоит из обычных компонентов. Даже если какие-то материалы придется докупать, то все равно управляющее устройство своими руками будет дешевле сделать, чем купить.

Датчик, который вы сделаете в домашних условиях, служит лишь сигналом о появившейся проблеме. Остановить воду прибор не сможет.

Основные материалы:

  • Батарейка 3 В (прибор CR1632).
  • Транзистор BC816.
  • Резистор на 1-2 МОм.
  • Пьезоизлучатель в наборе с генератором.
  • Обычная бутылка из пластика.

материалы для изготовления датчика утечки воды

Пошаговый процесс установки регулятора затопления:

  1. Первое, что нужно сделать — изучить схему конструкции.
  2. Далее резистор припаять к пьезоизлучателю.
  3. Потом подключить транзистор.
  4. Схема объединяется с батарейками с помощью синей изоленты.
  5. Затем приступаем к выполнению корпуса. Берем большую бутылку, с которой срезаем горлышко. Низ исполняется с одной из сторон бутыли, которую фиксируют клеем. Делаем два отверстия, чтобы вставить корпус. В крышке нужно сделать дыры для пьезы. Накрутить крышку на горлышко.
  6. Теперь можно контролировать работу конструкции.

Беспроводной контроллер протечки воды WD-102

Регулятор назначен для установления затопления воды либо другой электропроводящей химически неактивной жидкости.

Аппарат представляет собой две части. Непосредственно пластинка, что считается чувствительным компонентом и блок управления, что в случае тревоги посылает беспроводный сигнал на GSM централь. Одной батарейки будет достаточно для питания датчика. Длительность постоянной работы может быть до года и больше. Маркировка батарейки вида 23А.

беспроводной датчик утечки воды WD-102

Внутри устройства антенна для передачи сигнала на дистанцию до 100 метров прямой видимости. Этот прибор способен передавать сигнал, в том числе и через стены. То есть центральный блок может пребывать в соседней комнате. Внутри устройства находится несколько перемычек, так называемых черных джамперов. При их помощи набирается код сигнализации, когда он есть на задней панели.

Тогда код набирается перемычками. Они черного окраса. Идут в наборе с датчиком. Если же кода на задней панели отсутствует, тогда необходимо установить хотя бы одну перемычку в таком порядке как тут. Перемычка может быть находится в любом месте, однако одну нужно поставить. Необходимость перемычки в том, что у датчика должен быть код.

Если перемычку не установить, тогда прибор не сумеет привязаться к основному блоку GSM сигнализации.

Важным элементом управляющего устройства является чувствительная пластинка, что должна размещаться на полу или любой иной поверхности, где необходимо контролировать утечку воды. Чувствительный компонент может быть закреплен при помощи пластинки двустороннего скотча. Укрепляется пластинка чувствительным компонентом к низу, а сверху можно прикрепить пластиной двустороннего скотча.

Чувствительный компонент будет закреплен, когда вы на него случайно наступите. Непосредственно блок управления укрепляется также двусторонним скотчем на стене или любой иной поверхности недосягаемой для воды. С водой контактирует исключительно чувствительная пластинка.

Датчик затопления может применяться для контроля уровней разных емкостей: аквариумов, бочек и уведомление об их переполнении.

На необходимой высоте устанавливается чувствительная пластина и при переполнении контакт замыкается и датчик отправляет сигнал тревоги красным цветом.

система контроля протечки воды Аквасторож

Как и из чего сделать корпус для сигнализатора

Корпус для сигнализатора должен быть таким же миниатюрным. Самый подходящий по размерам вариант – крышка от литровой банки из-под молока или от упаковки с мыльными пузырями.

Чтобы сделать корпус сигнализатора, нужна не только крышка, но и винтовая часть, которую нужно отрезать от флакона
Винтовую часть нужно запаять с одной стороны кусочком пластика. Используйте для этого клеевой пистолет, а для стенки может пригодиться пластиковый блистер. Сделайте в нем отверстия горячей спицей для того, чтобы продеть контактные проводки
Крышкой сигнализатора будет крышка от упаковки. Нужно сделать в ней раскалённой иглой несколько отверстий, чтобы звук сигнализатора был отчётливо слышен
Остаётся только соединить крышку с винтовой частью, вся схема спрячется внутри. Вы получите очень миниатюрный датчик, который можно спрятать под раковиной или ванной

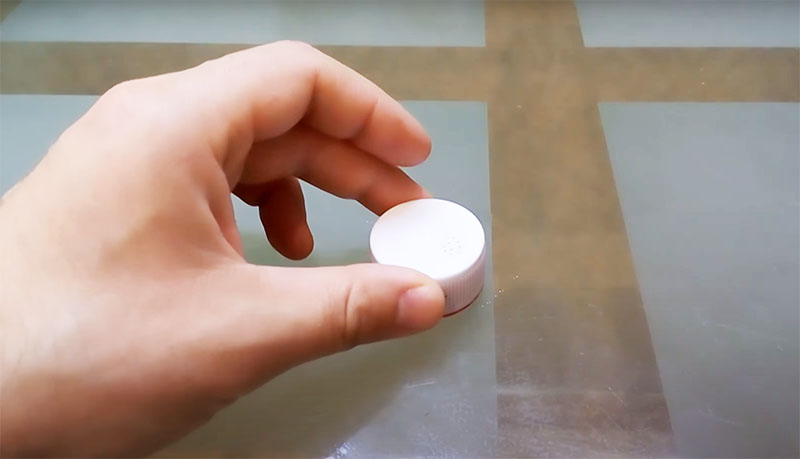

При контакте с водой пищалка сработает и привлечёт ваше внимание. Вы сможете вовремя среагировать и устранить протечку

Несомненным недостатком устройства является тот факт, что сигнализатор поможет только в том случае, если вы находитесь дома. В ваше отсутствие пищалка не поможет. Тут нужны другие средства контроля, которые способны передать сигнал опасности дистанционно. Это будет уже не так дёшево, но не менее эффективно. Система «умный дом» поможет вам контролировать всё, что происходит на вашей территории, даже если вы в отъезде. Вот пример такой системы:

Watch this video on YouTube
Как сделать датчик протечки воды, даже если вы не электрик

Подумайте над тем, насколько вы упростите себе жизнь с подобными устройствами. Немного труда, и вы обезопасите себя от неприятных неожиданностей. А вы что думаете по этому поводу? Используете ли вы какие-то приспособления для избегания протечек? Поделитесь своим опытом с нашими читателями в комментариях!

    Датчик протечки воды на микросхеме К561ЛН2

    Он работает по схеме, подобной предыдущей, тоже обладает высокой чувствительностью и надежностью.

    Микросхема К561ЛН2

    Состав деталей

    Кроме датчика влажности и микросхемы К561ЛН2 потребуется:

    • биполярный транзистор VT1 серии КТ3107Д;
    • резисторы на 3 Мом и 30 К три штуки, 430 К — два, 430 К и 57К — по одному;
    • полярный конденсатор на 100 микрофарад для работы под напряжением до 16 вольт;
    • конденсатор на 0,01 мк — два и 0,1 мк— тоже два;
    • генератор звуковых волн ЗП-22;
    • источник питания на 6÷9 вольт.

    Самодельный датчик простейшей конструкции

    Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».

    Датчик протечки воды 7

    Базовый элемент (VT1) — NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1). Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы). Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».

    Как работает схема

    Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.

    Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

    Собрать такой датчик можно на макетной плате.

    Датчик протечки воды 8

    Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.

    Недостаток такого датчика — различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.

    Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.

    Типовая комплектация защитной системы

    Стандартный набор состоит из контроллера – это основная часть системы – от его надежности зависит вся система оповещения. Шаровых кранов, перекрывающих воду в случае необходимости, обычно берут два – для трубы холодной и горячей воды, если прибор устанавливается в ванной. Необходим проводной и беспроводной датчик.

    Обзор и сравнение популярных устройств защиты от затопления

    «Стоп потоп Радуга»

    Прекрасная отечественная разработка с электронным блоком управления, датчиками и электроприводной запорной арматурой.

    «Стоп потоп Радуга» утечка воды

    Аквасторож (аквастоп)

    Считается безаналоговым защитным устройством, срабатывающим при срыве наливного шланга. Его установка не помешает работе стиральной машинки, но позволит избежать серьезных неприятностей при поломке. Позиционируется производителем, как три абсолютно: надежно, автономно и безопасно.

    аквасторож датчики протечки воды

    Датчик протечки воды на транзисторе 2N5551

    Это наиболее простая, но вполне надежная схема, которую может собрать даже начинающий радиолюбитель.

    Состав деталей

    Кроме датчика влажности для работы электрической схемы потребуется:

    • биполярный NPN транзистор 2N5551 или один из его аналогов: ВС517, ВС618, ВС 879, 2SD1207, 2SD1853, 2SD2088;
    • светодиод VD1;
    • элемент питания на 3 вольта, например, плоская литиевая батарейка;
    • трехвольтовый пьезоизлучатель;
    • соединительные провода.

    Все эти детали помещаются в небольшую пластиковую коробочку, служащую корпусом и соединяются пайкой обычным паяльником навесным монтажом.

    Принцип работы электрической схемы

    Алгоритм срабатывания датчика протечки довольно прост. В сухом положении контактных площадок транзистор VT1 закрыт и через его полупроводниковый переход коллектор-эмиттер ток не проходит.

    Схема датчика протечки воды на транзисторе 2N5551

    При появлении воды в датчике влажности между электродами возникает замыкание, положительный потенциал элемента питания поступает на базу транзистора и открывает переход от коллектора к эмиттеру.

    Через пьезоизлучатель и параллельно подключенный светодиод начинает протекать ток. Включается звуковой и световой сигнал, оповещающие жильцов о повышенной влажности.

    Сборку и работу подобной схемы на базе транзистора BC517 можно посмотреть в коротком видеоролике владельца “Руки из плеч”.

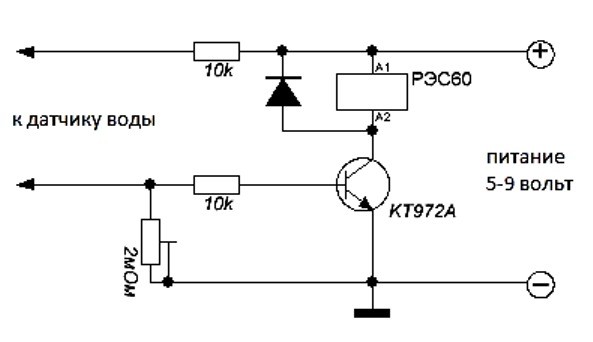

    Более сложная схема, с регулятором чувствительности

    Себестоимость такой схемы тоже минимальная. Выполняется на транзисторе КТ972А.

    Датчик протечки воды 9

    Принцип работы аналогичен предыдущему варианту, с одним отличием. Сформированный сигнал о наличии протечки (после открытия эмиттерного перехода транзистора), вместо сигнального устройства (светодиод или звуковой элемент), подается на обмотку реле. Подойдет любое слаботочное устройство, типа РЭС 60. Главное, чтобы напряжение питания схемы соответствовало характеристикам реле. А уже с его контактов, информацию можно подавать на исполнительное устройство: система «умный дом», сигнализация, GSM передатчик (на мобильный телефон), аварийный электромагнитный клапан.

    Дополнительное преимущество такого исполнения — возможность настройки чувствительности. С помощью переменного резистора регулируется ток перехода «коллектор-база». Вы можете настроить порог срабатывания от появления росы или конденсата, до полноценного погружения датчика (контактной пластины) в воду.

    Датчик протечки воды на микросхеме К561ЛА7

    Он работает по более сложной, но вполне доступной схеме, обладающей более высокой надежностью и чувствительностью.

    Состав деталей

    Кроме датчика влажности и микросхемы К561ЛА7 для сборки потребуется:

    • биполярный транзистор VT1 серии КТ315Г;
    • резисторы на 1 Мом,100 Ом и килооомные: 1,5 К, 10 К, 300 К;
    • два полярных конденсатора на 2,2 и 47 микрофарад для работы под напряжением до 16 вольт;
    • конденсатор на 200 пикофарад;
    • светодиод;
    • генератор звуковых волн ЗП-1;
    • переключатель SA-1;
    • источник питания.

    Аналогами К561ЛА7 являются К176ЛА7, 564ЛА7, 164ЛА6, HFF4011BP, HCF4011BE, СD4011A, СD4011.
    Микросхема К561ЛА7
    Схема не критична к уровню питающего напряжения и надежно работает при его пределах от 5 до 15 вольт.

    Принцип работы электрической схемы

    Когда на сухие контакты датчика влажности поступает напряжение от источника питания, то светодиод не горит, а звуковой генератор не вырабатывает сигналы: транзисторный переход эмиттер-коллектор находится в закрытом состоянии.

    Схема датчика протечки воды на микросхеме К561ЛА7
    При появлении тока через датчик влажности сквозь ключи микросхемы потечет ток на базу транзистора, и он откроется. Загорится светодиод и сработает звуковая сигнализация.

    Когда схема питается от сети, а не от автономного источника, то переключатель SA1 лучше перевести в нижнее положение. В этом случае светодиод станет сразу светиться, указывая на готовность датчика протечки к срабатыванию, а погаснет он при открытии транзистора.

    Изменением емкости конденсатора С2 регулируют тональность звукового генератора.

    Потребление тока электрической схемой составляет:

    • примерно 1 мКа в режиме ожидания;
    • 25 мА при срабатывании.

    Какой датчик лучше выбрать для контроля утечки воды

    Советы специалистов в этом случае можно встретить самые разные, но уделить внимание следует каждому из элементов схемы. Контроллер лучше выбрать работающий автономно и как следует защищенный от внешних воздействий, с минимальным сроком реагирования на опасность. Есть такие устройства, которые способны работать с разными составляющими системы и при этом иметь резервное питание. Как совместить такие рекомендации с простотой и удобством, необходимым при установке прибора своими руками – нужно подумать. Не покупать первый попавшийся, а хорошо взвесить все параметры. К кранам требования похожие – компактные, простые в обустройстве на нужном месте, с подходящим сечением провода и нужной длиной. Датчик – работающий от батареек или получающий энергию от контроллера. Чаще советуют покупать беспроводной датчик утечки воды – даже дилетанту под силу установить его в требуемом месте, чего не скажешь о датчиках с проводами.

    Электробезопасность систем утечки воды

    Любая система, изготовленная профессионалами, предусматривает защиту от поражения электротоком – надежная изоляция, антикоррозийный материал корпуса контроллера, специальная оболочка электропровода.

    Виды датчиков их устройство и принцип работы

    Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.

    Поплавковые устройства контроля уровня жидкости в резервуарах

    Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.

    Ультразвуковой датчик утечки воды

    Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

    Электродный датчик утечки воды

    Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.

    Электродный датчик утечки воды

    Емкостной датчик контроля параметров жидкости

    Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.

    Радарные датчики контроля утечки воды

    Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

    Датчик гидростатического действия

    Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.

    Датчик гидростатического действия

    Датчик протечки на микросхеме LM7555

    Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

    Датчик протечки воды 10

    Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

    Оптимальный вариант на фото:

    Датчик протечки воды 11

    Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

    Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы — командно исполнительная. В зависимости от исполнения, происходит следующее:

    1. Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
    2. Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

    Информация: Разумеется, можно своими руками изготовить и запорный клапан. Однако это сложное устройство лучше приобрести в готовом виде.

    Датчик протечки воды 12

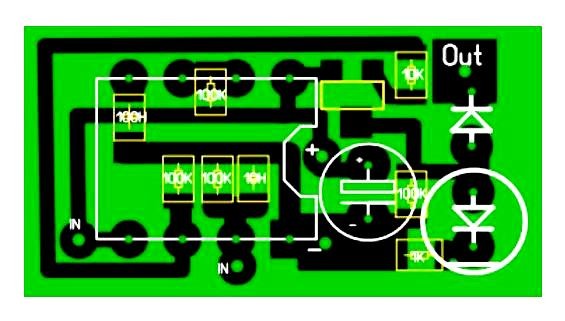

    Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

    Датчик протечки воды 13

    Важно! Блок питания должен быть с гальванической развязкой от 220 вольт, чтобы опасное напряжение не попало в лужу воды при протечке.

    На самом деле, идеальный вариант — использование зарядного устройства от старой мобилки.

    Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

    Корпус — на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

    Общие принципы размещения датчиков протечки

    Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

    • запорные краны, смесители;
    • соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
    • вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
    • места подключения приборов учета (счетчиков воды);
    • радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

    Датчик протечки воды 14

    Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

    На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

    На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

    В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

    Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

    Наиболее критичные точки прорыва воды

    При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

    • клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
    • то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
    • радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

    Как правильно размещать датчики

    Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

    Справочная информация

    Вне зависимости от того, приобретается система защиты от протечек в магазине, или изготавливается своими руками, надо знать единые стандарты ее работы.

    Источники

    • https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html
    • https://VashUmnyiDom.ru/bezopasnost/vodozashhita/datchik-protechki-vody-svoimi-rukami.html
    • https://ProSmesiteli.ru/datchik-protechki-vody/
    • https://datchikidoma.ru/avtomatika-inzhenernyh-sistem/datchiki-utechki-vody-svoimi-rukam
    • https://homius.ru/datchik-protechki-vody-svoimi-rukami.html
    • https://HouseDiz.ru/kak-svoimi-rukami-sdelat-datchik-protechki-vody-dlya-doma/

    [свернуть]
    Adblock
    detector
