Оголовок для скважины — специальная конструкция, предназначенная для защиты скважины колодца от различных примесей и загрязнений. Оголовок может быть металлический или пластиковый. Изготовить его можно и своими руками.

Что такое и зачем нужен оголовок для скважины

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

  • Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
  • Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
  • Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
  • Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

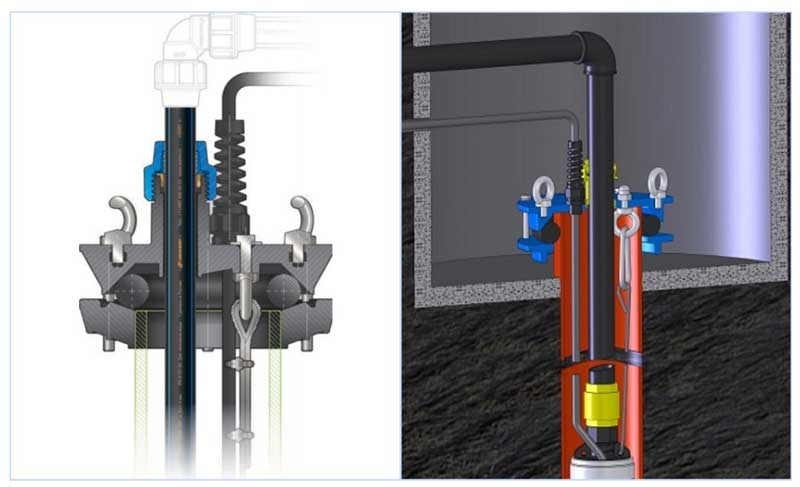

Оголовок в разрезе на обсадной трубе

  • Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
  • Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
  • Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку.
    Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Установка оголовка

Монтаж оголовка скважины и подключение к нему электронасоса не требуют специальных навыков и знаний, а при желании легко выполняется своими руками. Перед проведением работ удлиняют или обрезают электрокабель до нужной длины, отмеряют напорную пластиковую трубу ПНД и трос, прикрепляемый к ушкам электронасоса.

Из инструмента может понадобиться разводной или плоский (накидной) ключи нужного размера, отвертки и расходные материалы — изоляционная лента, пластиковые стяжки, режущий инструмент для резки ПНД.

Типоразмеры оголовков таблица

Рис. 8 Стандартные типоразмеры оголовков Джилекс, устанавливаемых в скважинный источник водоснабжения

Самостоятельный монтаж оголовка

Перед тем, как установить оголовок, ровно под 90 градусов обрезают конец обсадной трубы (можно воспользоваться наклеенным вокруг листом бумаги и делать срез по ее краю), удаляют заусенцы, если труба сделана из металла, покрывают ее поверхность снаружи антикоррозионной краской. В соответствии с руководством готовят насос к эксплуатации, после чего работы продолжают в следующей последовательности:

  1. Подсоединяют к насосу пластиковую трубу, привязывают трос к ушкам, соединяют их вместе с электрокабелем пластиковыми стяжками или изоляционной лентой с шагом 1 — 2 м. (электрокабель должен слегка провисать относительно троса и шланга).
  2. Петлю свободного конца троса вставляют в карабин, который в свою очередь подвешивают на нижний рым-болт, продевают электрокабель и напорный трубопровод сквозь отверстия в крышке.
  3. Одевают нижний фланец вместе с резиновым кольцом на обсадочную трубу, затем погружают электронасос в скважину, устанавливая крышку поверх колонны.
  4. Подтягивают резиновое кольцо (допускается смазка его поверхности мыльным раствором) и нижний фланец к верхней крышке, совмещают отверстия и вставляют в них болты, после чего стягивает их ключом попеременно с противоположных сторон, при этом резиновое кольцо плотно сжимается, фиксируя оголовок на трубе.
  5. Закрепляют напорную ПНД трубу компрессионным фитингом, закручивая его накидную гайку до упора, подтягивают электрокабель и зажимают герметическим вводом.
  6. Если оголовок оснащен клеммной коробкой, подсоединяют к ней шнур электронасоса и кабель электропитания от дома через гермовводы, после чего закрывают влагонепроницаемой резьбовой крышкой

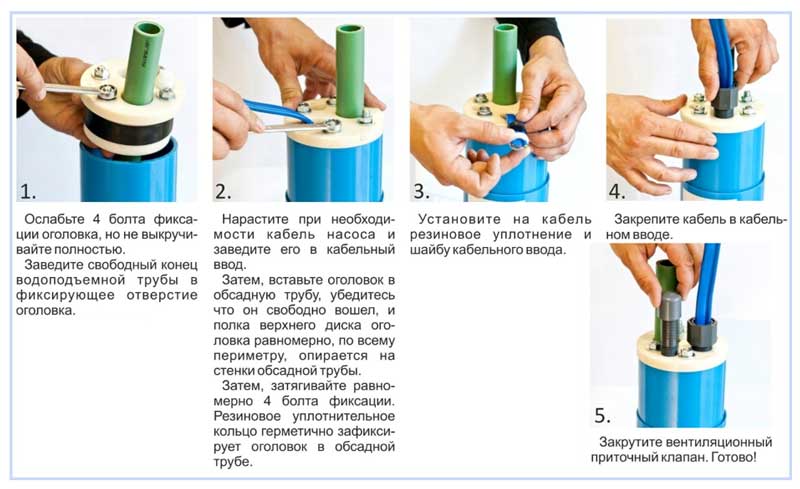

Установка оголовка на скважину

Рис. 9 Установка оголовка на скважину

Защита от замерзания

По сравнению с металлическими, пластиковые модели обеспечивают наилучшую защиту от замерзания воды в глубинном источнике, но и они далеко не всегда справляются с этой задачей, если водное зеркало расположено слишком близко к поверхности. В этом случае производят дополнительное утепление следующими методами:

Теплоизоляция колодца. Когда крайняя труба колонны размещена ниже уровня земли в кессоном колодце, утепляют его стенки и люк, который закрывает верхний вход. Теплоизоляцию обычно делают, если в колодце размещена автоматика и насосное оборудование, за которым необходимо следить: реле, фильтры, гидроаккумулятор.

Теплоизолирующий короб. Не слишком сложный метод утепления скважины заключается в том, что верхний конец трубы накрывают утеплителем, помещенным в деревянный ящик или самодельный короб, выполненный из подручных материалов. В качестве теплоизолятора используют минеральную или стеклянную вату, измельченный пенопласт, тряпье, бумагу или другие подручные материалы с низкой теплопроводностью.

Нагревательный кабель. Один из вариантов защиты от промерзания — опускание в напорную трубу, размещенную в источнике, электрического нагревательного кабеля, при этом потребуется надежная герметизация входного отверстия или подсоединение его через дополнительный тройник. При таком варианте клеммная коробка в комплекте с оголовком будет весьма полезна для подключения провода к электрической сети.

Самостоятельная установка оголовка на скважину

Рис. 10 Самостоятельная установка оголовка для скважины



Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

Чаще всего они изготовляются либо из металла, либо из пластика. Если рассматривать металлический оголовок, то он может быть выполнен или из стали, или из чугуна.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.


Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

  • рым-болтами;
  • кабельным вводом, который необходим для электропривода;
  • штуцером для трубы, с которой будет падать вода;
  • набором карабинов;
  • болтами для крепежа.


Теперь о некоторых элементах стоит сказать подробно.

  • Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
  • Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Болты, которые соединяют фланец и крышку, могут представлять собой особую конструкцию, которая позволяет максимально защитить оголовок и скважину от постороннего вмешательства.


Пластиковые

Изделия применяют в скважинах глубиной до 50 м. Они предназначены для удержания груза весом до 200 кг. Устройства устойчивы к коррозии, имеют небольшую массу и доступны по цене.

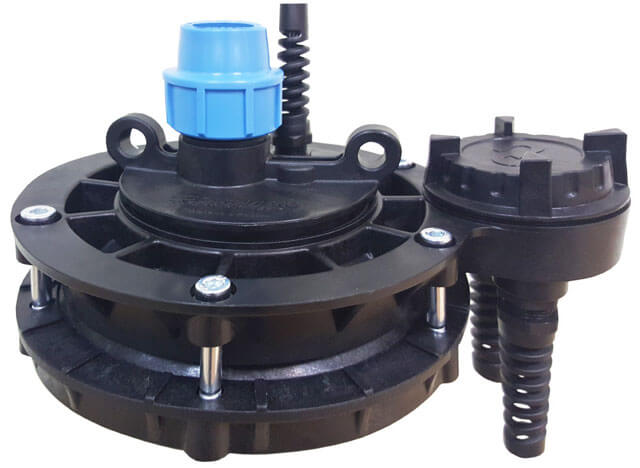

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Для таких заглушек характерна малая механическая прочность. В случае перетяжки болтов может повредиться корпус.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

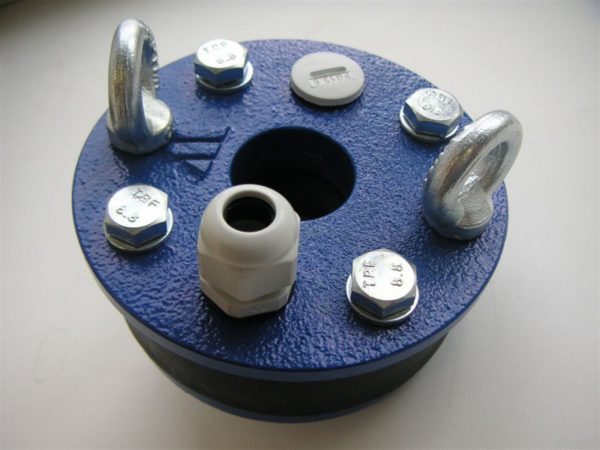

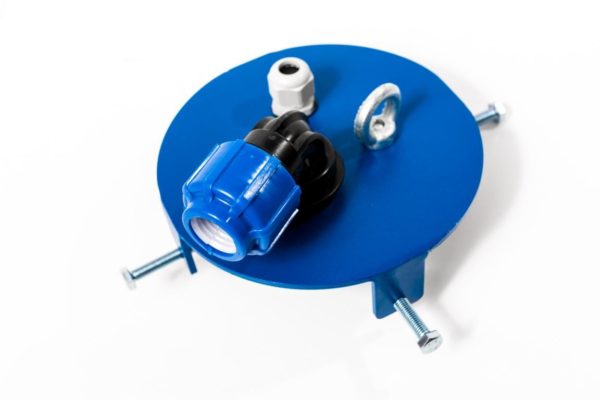

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

  • чугунные;
  • стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Как сделать своими руками оголовок скважины | Мой колодец

Оголовок скважины своими руками

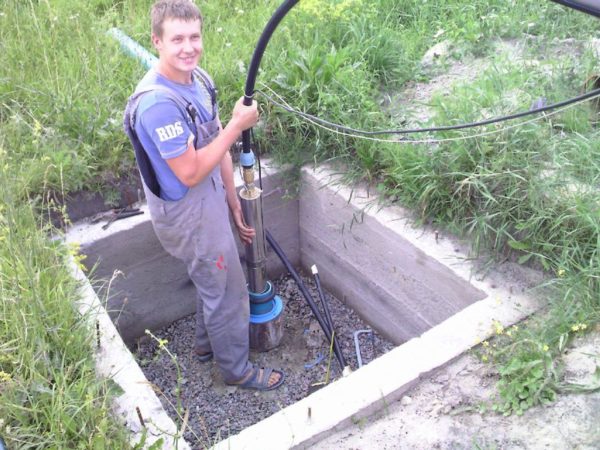

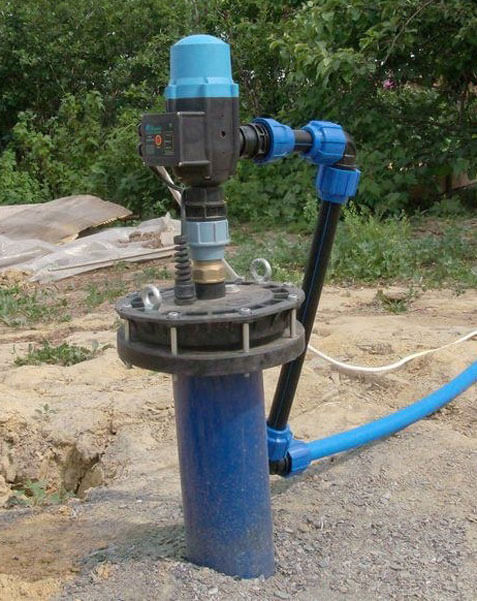

Готовая к эксплуатации скважина

Когда самые тяжелые и грязные работы по бурению скважины завершены, приходит время её обустройства – оснащения водоподъемным оборудованием, благоустройства прилегающей территории, защиты от попадания в неё посторонних предметов и поверхностных вод.Первое, что потребуется сделать – установить оголовник на скважину. Что это такое, для чего нужно и как его установить, читайте в этой статье.

Зачем нужен оголовок

Основная функция оголовка – защита устья скважины от попадания в неё мусора, дождевой воды, снега и т.д.
Кроме того, он помогает решать и другие важные задачи:

  • Обеспечивает герметичность скважины;
  • Снижает риск промерзания её верхней части;
  • Дает возможность надежной фиксации насоса и электрической проводки к нему;
  • Упрощает переход на трубы меньшего диаметра;
  • Закрывает несанкционированный доступ к оборудованию.

Одним словом, это очень нужная и полезная многофункциональная деталь, с помощью которой одновременно устраняется ряд проблем, связанных с эксплуатацией скважины.

Особенности конструкции и монтажа

Все скважинные оголовки имеют похожую конструкцию и отличаются только размерами и материалом, из которого изготовлены.Это сталь, чугун и пластик. Выбор материала зависит в первую очередь от тяжести подвешиваемого в скважине оборудования.

Итак:

  • Пластиковый оголовок выдерживает вес до 200 кг и предназначается для сравнительно неглубоких скважин (до 50 м), вес насоса и комплектующих для которой обычно не превышает 100 кг;

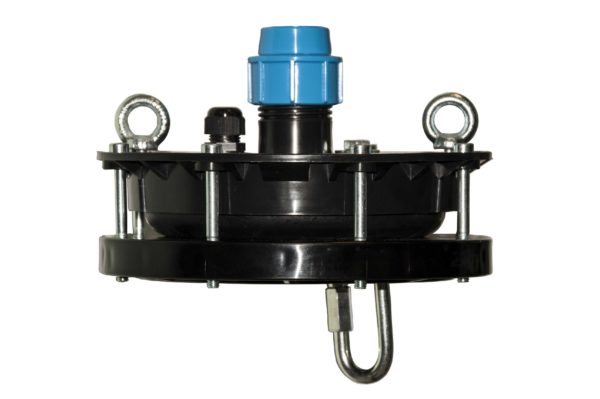

Пластиковая модель

  • Металлические оголовки устанавливаются на глубокие скважины, оборудованные мощными глубинными насосами, к весу которых прибавляется вес нескольких десятков метров электрического кабеля и стального троса. Общая нагрузка на оголовок может достигать 250 кг.

Чугунный оголовок

Конструкция оголовка

Устройство оголовка скважины предельно простое. Он состоит из трех основных деталей: фланца, резинового уплотнительного кольца и крышки (заглушки).

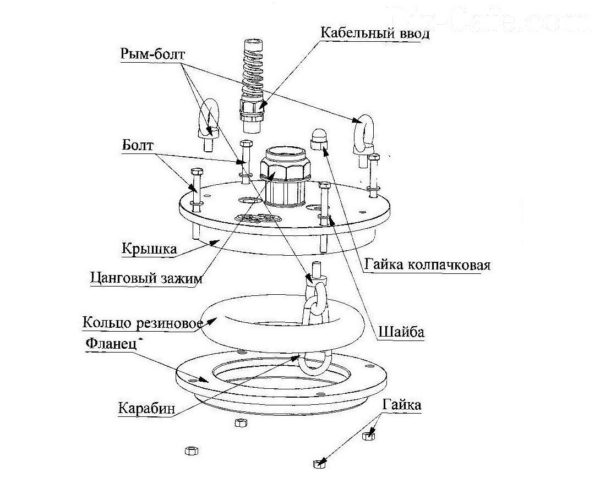

Схема оголовка

Фланец и крышка стягиваются болтами. В крышке имеются отверстия для вывода электрического кабеля и штуцера для подсоединения водопроводных труб.
Сверху к ней приварены два рым-болта для удобства подъема насосного оборудования, один рым-болт с карабином для подвешивания насоса находится на внутренней стороне.

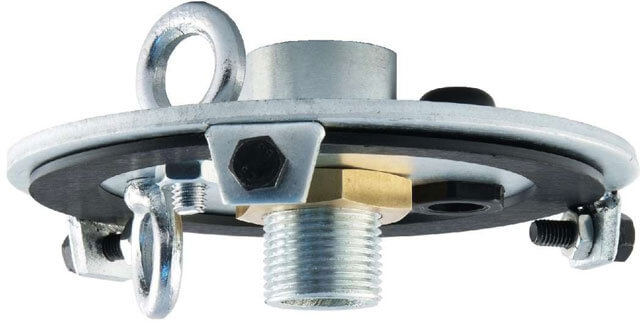

Нижняя сторона крышки с рым-болтом и карабином

Важно! При выборе оголовка помимо материала необходимо обращать внимание на внутренний диаметр фланца, который должен соответствовать внешнему диаметру обсадной трубы скважины.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

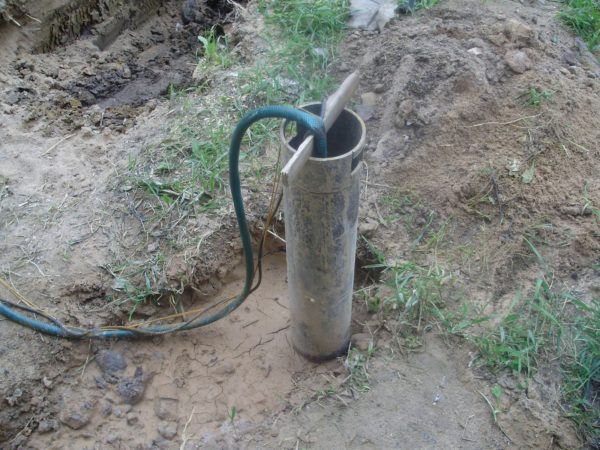

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

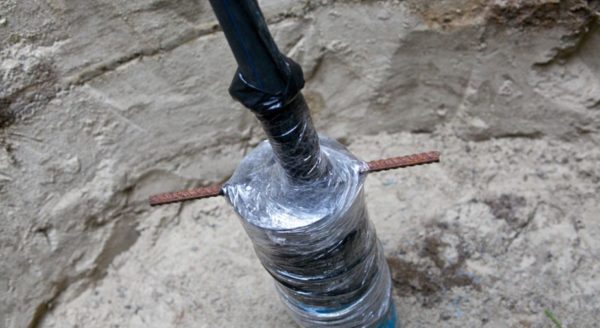

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Оголовок для скважины своими руками: устройство и правила установки
Установка насоса в скважину: пошаговый монтаж, как опустить и установить насос
Обустройство скважины с кессоном: пошаговая технология работ + разбор технических нюансов
Оголовок для скважины своими руками – как сделать на совесть? + видео
Оголовок для скважины своими руками — устройство, монтаж, установка
Оголовок для скважины своими руками: устройство, монтаж, установка - точка j
Оголовок для скважины своими руками: монтаж и для чего нужен
Что такое оголовок для скважины: изготовление и установка своими руками
Установка насоса в скважину: как правильно провести монтаж насосного оборудования
Особенности установки оголовка на скважину

Виды и конструкция оголовков

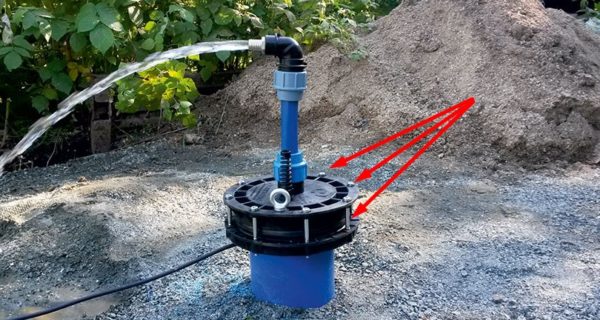

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал Преимущества Недостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

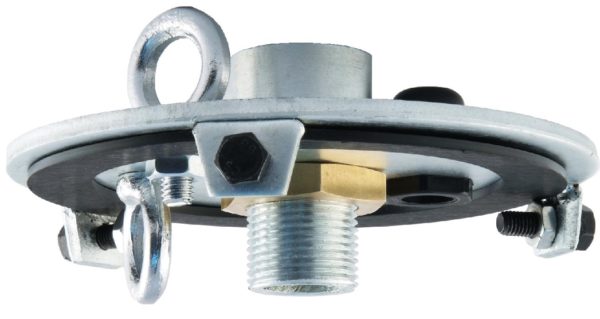

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Как установить и закрепить своими руками

Важным условием является равномерно затянуть крепеж. Чтобы стык получился герметичным, необходимо прикладывать достаточные усилия. При пережатие обсадная может деформироваться, особенно пластиковая, если металлическая, то повредиться может сама крышка.

Процесс установки состоит из нескольких этапов:

Подготовка обсадки. Сюда включается ее подрезка, особенно когда нужно ее укоротить

Также подрезка нужна в случае, когда срез неперпендикулярный по отношению к расположению трубы.
Перед тем как установить крышку, с края трубы удаляются заусеницы, сколы и другие шероховатости, что может отрицательно сказаться на герметизации.
Если она металлическая, то обрабатывается специальной грунтовкой с антикоррозийными свойствами.
Когда краска подсохла, надевается фланец
После аккуратно продевается уплотнительная резинка или кольцо.
В этом случае требуется достичь максимальной плотности, иначе никакой герметичности не будет.
Нужно взять смазку, подойдет солидол.
На следующем этапе осуществляется крепление насосного тросика.
Под крышкой должен располагаться карабин.
При фиксации троса одним концом пластиковая труба подключается к помпе, а другим – к оголовку.
Крайне важно создать защиту против коррозии для стального троса.
Выбирая устройство, обратите внимание на то, чтобы крепежные детали были выполнены из нержавеющей стали. Это значительно продлит эксплуатационные характеристики изделия.
В процессе монтажа необходимо подвести питающий кабель для подключения помпы
Для этого некоторые модели могут иметь клеммный замок

Если его нет, тогда в оголовке есть специальное отверстие, куда заводится кабель. Его не следует слишком зажимать, так как это может мешать свободному прохождению электрического тока. То есть установленный кабель должен немного скользить.
На заключительном этапе происходит монтаж насоса.
К обратному концу троса подвязывается помпа.
Предварительно отмеряете тросик необходимой длины, соответствующей глубине источника. Необходимо достичь того, чтобы трос имел достаточное натяжение.
Теперь насос аккуратно опускается в обсадную трубу.
После остается выполнить монтаж самой крышки. Убедитесь, что она со всех сторон прилегает очень плотно. При закрывании следите за тем, чтобы не было никаких перекосов.
Крышка выравнивается относительно фланца или муфты так, чтобы отверстия для болтового соединения полностью совпали.
Теперь наживляете все гайки к болтам. Перед окончательным затягиванием проверьте правильность расположения уплотнительной резинки. Если все стоит на своих местах, гайки можно затянуть.

Конструкция

Стандартный оголовок укомплектован следующими составными частями:

  1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
  2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
  3. Карабин. Закрепляет трос с подвешенным на него насосом.
  4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
  5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
  6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
  7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
  8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
  9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.


Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

  1. Подготавливают край обсадной трубы.
  2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
  3. Устанавливают уплотнительное кольцо.
  4. Закрепляют трос насоса.
  5. В соответствующий вход пропускают электрокабель.
  6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
  7. Насос опускают в скважину.
  8. Крышка закрывается под действием веса погружного насоса.
  9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Как сделать оголовок самостоятельно

Чтобы сделать его самому, потребуется листовой металл, из которого вырезаем крышку и фланец. Лучше всего подойдет алюминий, но при условии, что оборудование не тяжелее 200 килограмм. Если больше, тогда используйте сталь. Самостоятельно сделать из чугуна достаточно сложно. Как уплотнительное кольцо используем резиновое или паронитовое кольцо.

Внутри диаметр фланца должен быть всего несколько миллиметров, но быть больше, чем диаметр внешней стороны диаметра обсадной трубы. Толщина материала для вырезания должна быть больше 100 мм. Вырезать можно как угодно. Затем обрабатываем края. Для более надежной фиксации фланца на трубе, используем сварочное оборудование Окружность нужно выполнить крепежными отверстиями. Самое меньшее их количество должно быть 4. Но для повышения уровня герметичности, лучше сделать не менее 6.

Крышку делаем таким же образом из того же материала, что и фланец. Нужно предусмотреть отверстие, куда будем вводить трубы и кабель. Отверстия должны быть с переходниками, а также болтами для прижима. Диаметр отверстия должен быть таким, чтобы соответствовал штуцеру, который приваривают к крышке. На крышке должны бить 3 рым-болта.

Производители

Если говорить о производителях оголовков для скважин, то сегодня на рынке можно найти продукцию как отечественных, так и зарубежных производителей. Среди отечественных компаний стоит выделить «Водолей» и «Джилекс», а если говорить об иностранных производителях, то следует обратить внимание на компанию Merrill.

  • Компания «Водолей» является одним из наиболее известных производителей оголовков для скважин и подобного оборудования в целом. В ассортименте компании представлены различные модели оголовков как пластиковые, так и металлические. Это позволяет клиентам приобрести решение, которое идеально подойдет конкретно для их скважины с учетом всех ее особенностей.
  • Компания «Джилекс» уже не первый год производит качественные оголовки для скважин. Она осуществляет выпуск исключительно чугунных и пластмассовых решений, которые могут использоваться в различных типах скважин и обеспечивать их качественную и стабильную работу. Если говорить о том, продукция какой компании лучше, то на это нельзя дать однозначного ответа по причине того, что все решения этих компаний являются высококачественными.


  • Выбор зависит больше от самой скважины и особенностей ее работы. На рынке есть и другие решение от отечественных производителей. Например, модель «Акваробот» от компании Unipump. Данная модель универсальна и подходит для обсадных труб скважин с различным диаметром. Такие чугунные решения, как «Акваробот» уже давно снискали себе славу надежных устройств для обеспечения качественной работы скважин.
  • Компания Merrill расположена в Америке и изготавливает пластиковые и чугунные оголовки по зарубежным стандартам, что является гарантией высочайшего качества и бесперебойной работы. Модели от Merrill пользуются уважением клиентов и покупателей в первую очередь именно за стабильность своей работы. Известно, что они довольно редко нуждаются в ремонте и могут работать даже в довольно сложных природных условиях или под воздействием очень серьезных нагрузок. В общем, сегодня на рынке можно найти массу как отечественных, так и зарубежных оголовков для скважин, что позволяет практически каждому найти решение, которое позволит скважине работать бесперебойно и обеспечивать нормальную подачу воды в дом или постройку.


Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Самые популярные модели

Модель Преимущества
«Джилекс» Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей» Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот» Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Важно знать! В продаже можно встретить некоторые модели, рассчитанные на двухтрубную или однотрубную систему. Выбор будет зависеть от особенности вашей водопроводной системы.

Нюансы выбора

Следует подбирать оголовок на скважину так, чтобы его размер точно соответствовал размерам обсадной трубы.

Вторым немаловажным нюансом при выборе устройства является материал его изготовления. В торговой сети представлены чугунные, пластиковые и стальные изделия. Конструкции этих оголовков имеют много общего, но нагрузку, оказываемую на них, они способны переносить по-разному.

Полимерные изделия могут выдержать до 200 килограммов, стальные — до 500 килограммов, а чугунные — легко переносят и больший вес, хотя они и сами имеют большую массу.

С целью экономии многие покупатели отдают предпочтение стальному вместо чугунного оголовка на скважину. Стоимость продукции из стали меньше. Но продолжительность эксплуатации данной модели намного меньше.

Для относительно неглубокого источника, при расположении водоносного слоя на глубине не более 50 метров, приобретают пластиковые или стальные устройства, поскольку в этом случае нагрузка на них редко составляет более 100 килограммов. В свою очередь вес оборудования для более мощной артезианской скважины может превысить 250 килограммов, поэтому для нее покупают оголовок попрочнее.

Точная информация о параметрах крышки на источник имеется в техпаспорте, прилагаемом к изделию, поэтому все данные о нем можно выяснить до его приобретения. Немаловажным преимуществом оголовка для скважины считается то, что он имеет довольно простое устройство.

Состоит данное изделие из следующих основных деталей:

  • фланца;
  • крышки;
  • уплотнительного кольца.

В зависимости от модели, оно может быть доукомплектовано:

  1. Кабельным вводом, который предназначается для электропривода. Данный элемент позволяет защитить от повреждений электрический кабель. У него обычно имеется специальная пружина, обеспечивающая прочное крепление и герметичность.
  2. Рым-болтами. Они имеют форму стандартного болта, верхняя часть которого оформлена в виде кольца. Задействуют эти элементы для фиксации тросов и для подвешивания насоса. Рым-болты помещают на оголовок сверху, чтобы облегчить поднятие крышки, а снизу размещают для установки оборудования. Если они не входят в комплект, их можно купить и потом приварить к оголовку из металла.
  3. Крепежными болтами. Эти детали могут иметь особую «секретную» конструкцию, что позволяет обеспечить источнику дополнительную защиту от постороннего нежелательного вмешательства. Если в комплекте оголовка имеются обычные болты, желательно поменять их на крепеж с «секретом». Лучше приобрести болты, которые специально предназначаются для работы в условиях высокой влажности, защитой от коррозии в них служит пластиковое покрытие. Когда имеется возможность, лучше предпочесть данные комплектующие.
  4. Штуцером для трубы, подающей жидкость.
  5. Набором карабинов.

На оголовках, монтируемых на скважину, присутствует специально нанесенная маркировка, позволяющая иметь представление о параметрах изделия. Сначала обычно видны буквы ОС, расшифровывающиеся как «оголовок скважинный». Первое число указывает размеры обсадной трубы. Когда оно одно, это означает, что крышку на скважину своими руками поставить можно только на трубы одного диаметра.

Если нанесен диапазон 140-160, тогда данное устройство допустимо монтировать на обсадные трубы разного сечения в обозначенном пределе. Второе число означает размер трубы, подающей воду, которую предстоит состыковать с этой крышкой. Пластиковый оголовок для скважины имеет в маркировке дополнительное буквенное обозначение «П», а на металлических моделях оно отсутствует.

Например, если на изделии есть маркировка ОС-152/32П, это означает, что оно сделано для обсадной трубы диаметром 152 миллиметра и укомплектовано переходником для водопровода размером 32 миллиметра. Оголовок изготовлен из пластика. Если на изделие нанесено ОС-152/32, тогда оно имеет аналогичные характеристики, как у первого устройства, но только было изготовлено из металла.

Можно приобрести оголовок по низким ценам, но привлекательная стоимость не означает, что модель качественная. Наиболее востребованы сейчас у потребителей оголовки для скважин от компании «Джилекс».

Источники

  • https://remont-system.ru/skvazhina-i-kolodec/ustanovka-ogolovka-dlya-skvazhiny
  • https://montagtrub.ru/ogolovok-dlya-skvazhinyi-vidyi-poryadok-ustanovki/
  • https://bazliter.ru/stroitelstvo/3587-ogolovok-dlja-skvazhiny-kak-vybrat-izgotovit-i-ustanovit-svoimi-rukami.html
  • https://septik27.ru/ogolovok-dla-skvaziny-svoimi-rukami-ustrojstvo-montaz-ustanovka/
  • https://eco-kotly.ru/ogolovok-dla-skvaziny-vidy-montaz-izgotovlenie-svoimi-rukami/
  • https://stroy-podskazka.ru/vodosnabzhenie/oborudovanie/ogolovok-dlya-skvazhiny/
  • https://kanalizaciyadoma.com/vodosnabzhenie/kak-ustanovit-ogolovok-dlya-skvazhiny-teoriya-i-praktika.html

[свернуть]
Adblock
detector
