Инфракрасный пол под ламинат

Радиаторный тип отопления по-прежнему популярен, но имеет ряд существенных недостатков:

  • Воздух прогревается неравномерно, распределение тепла идёт по вертикальной конвекции;
  • Пол в таких домах всегда холодный;
  • Из-за восходящего потока воздуха возле окна возникают сквозняки;
  • В основном прогревается воздух под потолком, в то время как внизу он намного холоднее, необходимы высокие затраты энергии на хороший прогрев жилья.

Решить эти проблемы можно, установив систему тёплых полов, например, плёночный (инфракрасный) тёплый пол. Это ряд пластин с нагревательными элементами, которые запитываются от энергетической системы дома. Изолированные фольгирующим материалом в виде пластин, они равномерно покрывают поверхность под полом.

При включении такая система быстро прогревается и начинает отдавать тепло. В этом случае пол служит своеобразным конденсатором, через который тепло попадает в дом. В итоге полы прогреваются, а тепло равномерно распределяется по комнате. Энергозатраты ниже, при той же, а чаще всего и лучшей эффективности.

Инфракрасный тёплый пол – это разновидность тёплого пола, которая лучше всего подходит для взаимодействия с ламинатом. Наилучшая регулировка температуры, равномерный прогрев поверхности, а также отсутствие влаги позволяет ему взаимодействовать с самым широким спектром видов ламината, не подвергая опасности владельцев дома получить повреждения напольного покрытия.

Взаимодействие инфракрасного тёплого пола и ламината

Использование тёплых полов с ламинатом требует тщательного подбора отопительной системы и вида ламината. Далеко не под каждый вид ламината можно использовать пленочный теплый пол для отопления.

Главная проблема некоторых видов ламината в том, что в их составе имеются вредные составляющие – формальдегидные смолы, которые используются как связующее для основы ламели. В обычном состоянии они безвредны и содержатся в минимальных, безопасных концентрациях.

Однако при нагреве такое покрытие может выделять вредные для человека вещества. Поэтому в первую очередь следует убедиться, что ламинат может взаимодействовать с системой тёплого пола.

Второй проблемой является непосредственная деформация ламината. Тонкие ламели могут терять форму, выгибаться и деформироваться при постоянном тепловом воздействии.

Для ламината взаимодействие с системой тёплого пола возможно только при наличии определенных характеристик:

  • Класс безопасности ламината – не менее E0 либо E1. Это гарантирует отсутствие выделение формальдегида при нагреве до 30 градусов.
  • Класс износоустойчивости – выше 31. Такой показатель гарантирует отсутствие деформации ламината при тепловом воздействии. Меньший класс ламината не имеет достаточных характеристик для взаимодействия с постоянной подогревающейся поверхностью.
  • Обязательное наличие маркировки «Тёплый пол» (похожа на изогнутую трубу под напольной поверхностью).
  • Преимущество за замковым соединением. При использовании клея для соединения ламелей, создаётся жёсткая сплошная поверхность. При колебаниях температур часто происходят разрывы, плёнка покрывается сеткой, что негативно сказывается на визуальных качествах покрытия.

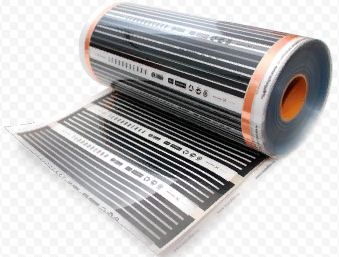

Как сделать пленочный теплый пол под ламинат

Стоит отметить, что эти характеристики верны в первую очередь для МДФ-ламината. Похожие характеристики будут и для ПВХ-ламината, но для него нет опасности выделения формальдегида, поскольку состоит он из пластика. Однако он тоже обязан иметь соответствующую маркировку для применения с тёплыми полами.

Преимущества инфракрасного пола под ламинат

Как и любая система, инфракрасные полы под ламинат имеют ряд преимуществ и недостатков. Основные преимущества:

  • Обеспечивается равномерный прогрев пространства;
  • Минимальная стоимость материала и простота монтажа;
  • Легко переносит отрицательные температуры;
  • Нет ограничений на установку в тех или иных помещениях;
  • Нет рисков затопления соседей, как при водяной системе обогрева;
  • Простота монтажа;
  • Не требует ремонта.

Система инфракрасного тёплого пола максимально проста в уходе. Она подключается к энергетической системе дома и управляется специальным пультом. При этом такой пол полностью безопасен для человека, поскольку инфракрасный спектр излучения идентичен солнечному теплу, безопасному для человека.

Система пленочного тёплого пола может устанавливаться как в качестве основного, так и дополнительного отопления. В зависимости от этого можно варьировать силу нагрева и площадь покрытия плёнкой. Тёплый пол позволит легко ходить босиком по ламинату в любое время года.

Установить такую систему можно всего за один день, и в большинстве случаев монтаж можно провести своими силами. Подключение осуществляется к общей энергетической сети и не требует специальных переходников.

Как сделать пленочный теплый пол под ламинат

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

  • В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
  • Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
  • Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
  • Оптимальная мощность работы 160 – 190 Вт.
  • При покупке ламината следует проверить маркировки о совмещении с обогревом.
  • Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
  • Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
  • Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
  • Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
  • Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
  • При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
  • Максимальная длина инфракрасных полос – 7 м.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

  1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
  2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
  3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
  4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
  5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
  6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед электрическим кабелем или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Требования к основанию пола под ламинат
Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Фото-руководство по сборке ИК системы

В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

Оптимальное расположение проводов для пленочного пола
При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Битумная изоляция контактов
Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому терморегулятор для теплого пола нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и прокладки проводов. Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Размещение проводов в вырезах теплоизоляции
Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Настил гидроизоляции под ламинатом
Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

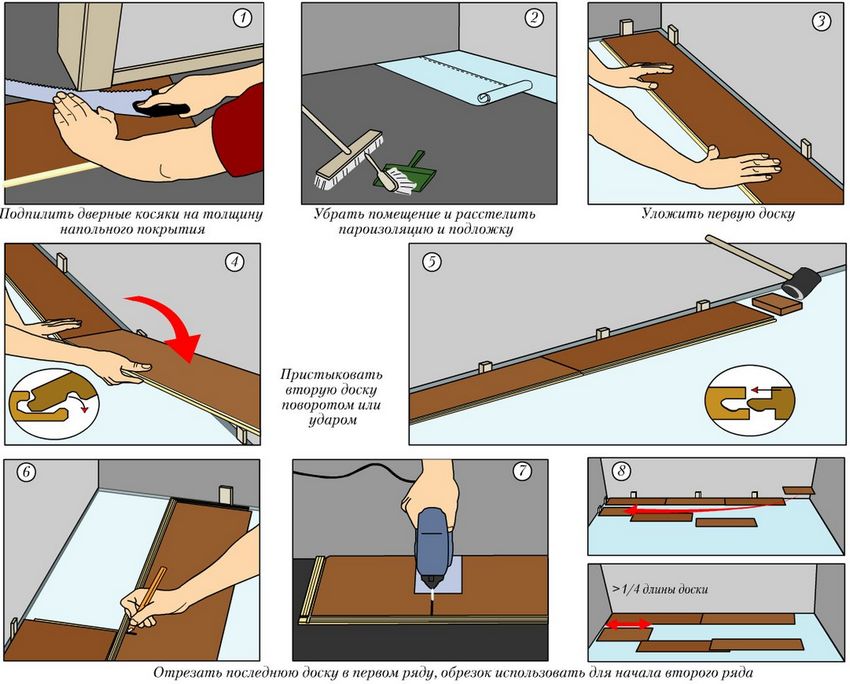

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Особенности эксплуатации

Чтобы не нанести вреда напольному покрытию и обеспечить нормальную адаптацию рабочей системы, нужно правильно эксплуатировать теплый пол. Особенно важен первый запуск: если на этом этапе допущены ошибки, ламинат может деформироваться или швы между панелями разойдутся. Помните несколько простых рекомендаций:

  1. Выставьте температуру 15°С при первом включении. Важно нагревать пол не сразу, а постепенно, слишком высокая температура не нужна.
  2. Первые несколько дней повышайте показатель на 1°С, пока не дойдете до 20. После этого можно добавлять по 2°С в день.
  3. Уточните, какая максимально возможная температура нагрева для вашего ламината. Если никаких данных нет, руководствуйтесь стандартным показателем в 26°С.
  4. В дальнейшем используйте теплый пол как обычно, никаких особых требований нет.

Кстати!

Чтобы сэкономить на стоимости электроэнергии, настройте нагрев на максимум в ночные часы, когда тариф самый дешевый, а днем снижайте температуру.

После долгого простоя старайтесь также сразу не включать на полную мощность, прибавляйте температуру постепенно, чтобы исключить проблемы. При появлении постороннего запаха отключайте систему и проводите проверку.

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

  • Увеличивается потребление электричества;
  • Возрастает нагрузка на проводку;
  • Опасность замыкания;
  • Система неэффективна при частых отключениях электричества;
  • Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Расчет стоимости отопления ИК – пола для квартиры
Площадь жилья, м2 78
Площадь покрытия плёнкой, м2 51
Потребляемые мощности Вт/ч 200
Коэффициент использования (автоматическое отключение системы при достижении нужно температуры) 0.6
Расход электричества на квартиру в час, кВт/ч 612
Суточное энергопотребление, кВт/ч 4406
Затраты на отопление в месяц, руб 15124.97

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Критерии выбора ламината

Решив делать инфракрасный тёплый пол в квартире с финишным покрытием — ламинат, встаёт вопрос — кокой именно вид ламелий подходит для такой системы. Если уложить не соответствующий паркет, то при нагреве он деформируется, может выделять вредные вещества, и будет плохо проводить тепло.

Изделие должно:

  • иметь специальную маркировку – «змейка», которая говорит о возможности использовать его с инфракрасной греющей системой;
  • обладать хорошей теплопроводностью — коэффициент теплового сопротивления должен быть от 0,05 до 0,10 м2 х °K/Вт;
  • иметь толщину 8 — 9 см;
  • не выделять формальдегид при нагревании до 30 градусов, то есть, допустимый класс эмиссии E1 или E0;
  • быть износоустойчивым — лучше 32 или 33 класса износостойкости.

Все эти данные можно найти на упаковке.

Инструкция по монтажу инфракрасного теплого пола

Устанавливать ИК-пленку для дальнейшего устройства ламинатного пола рекомендуется в следующей последовательности:

  1. Готовятся необходимые материалы и инструменты.
  2. Планируется расположение полос с учетом дальнейшей эксплуатации помещения.
  3. Готовится основание.
  4. Осуществляется сборка.
  5. Производится подключение к электричеству.
  6. Устанавливается прибор саморегуляции системы.

Материалы и инструменты

В комплект для монтажа теплого пола входят:

  • ИК-пленка;
  • подложка с фольгированной поверхностью;
  • скотч битумный;
  • скотч канцелярский;
  • скотч фольгированный;
  • терморегулятор;
  • соединительные клеммы;
  • провода;
  • датчик температуры;
  • пленка полиэтиленовая.

Потребуются следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планирование

До укладки материала рекомендуется нанести будущее расположение мебели на план помещения, так как под тяжелыми предметами ИК-пленка не укладывается. После того, как вы разобрались, где будет находиться крупногабаритная мебель, вычисляют необходимое количество полос ИК-пленки и их длину.

план размещения ик пленки

Полученные результаты станут основой для расчета электропотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящего автомата, страхующего систему. На стене выбирают подходящее место для установки терморегулятора и определяются со схемой подключения к общей электросети квартиры.

расчет энергопотребления теплого пола

При расчете длины полос ИК-пленки, следует ориентироваться на отметки, по которым можно выполнять поперечный разрез — обычно они находятся на расстоянии 20 см друг от друга.

Располагать полосы лучше по самой длинной стороне комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен в 200 – 300 мм, а расстояние между соседними полосами не должно быть менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки выполняется с учетом требований для устройства ламинатного покрытия, а, значит, не допускаются перепады более 2-3 мм.

Перед монтажом пленки требуется выполнить следующие действия:

  1. Выровненное основание очищается от мелких фракций и мусора;
  2. Основание застилается фольгированной подложкой. Верхний слой данного материала служит отражающей поверхностью, которая не позволяет уходить теплу в плиту перекрытия;
  3. Стелить подложку необходимо встык. Отдельные полосы подложки соединяют клейкой лентой в единое полотно.

укладка подложки

Монтаж

Монтаж инфракрасного теплого пола под ламинат выполняется по следующей технологии:

  • Учитывая длину провода, на стене готовят пространство для крепления терморегулятора. Проводится штробление стены под сетевой кабель и провода питания инфракрасного пола. После проведения работ по установке прибора и монтажа проводки, штробы в стене заделываются гипсовым раствором;
  • ИК-материал нарезается по размеру и укладывается в соответствии с разметкой;

раскрой пленки

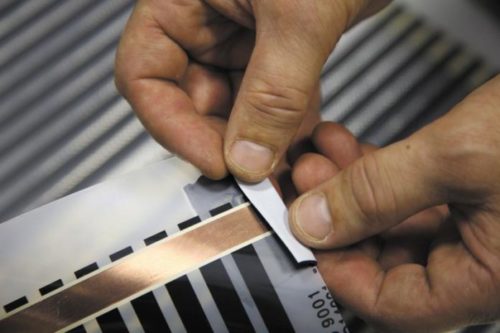

  • Открытые контакты, не используемые для монтажа, необходимо изолировать при помощи битумного скотча;

изоляция неиспользуемых контактов

  • Класть пленку требуется медной полосой к основанию. Чтобы при выполнении работ и эксплуатации не происходило смещение полос, их закрепляют клейкой лентой;
  • В технологические разрезы на токопроводящей полосе вводят специальные клеммы одной стороной, к другой подводят провода и обжимают крепление плоскогубцами. Каждое соединение тщательно изолируется с помощью битумного скотча, который, при подаче электроэнергии, размягчается и плотно охватывает узел, образуя герметичную защиту;

вставка клеммы

Вставка клеммы.обжим клеммы

Обжим клеммы.изоляция клеммы

Изоляция клеммы.

  • Для установки датчика температуры в фольгированном основании устраивается небольшое углубление под сам прибор и кабель. Датчик и подводящий провод закрепляется на подложке скотчем таким образом, чтобы верхняя часть прибора попадала на карбоновую полосу;

место под термодатчик

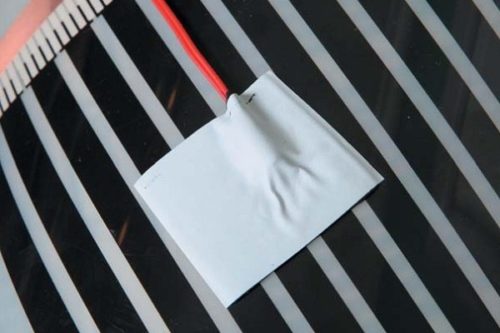

Место под термодатчик.подключение термодатчика

Крепление термодатчика.

  • Чтобы при укладке ламелей не возникало проблем из-за неровного основания, все места соединений утапливаются в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола закрывается полиэтиленовой пленкой для обеспечения гидрозащиты. Отдельные полосы крепятся между собой скотчем, образуя единый ковер.

Подключение к сети

Подключение к электроэнергии происходит через УЗО, прямое включение инфракрасной пленки к напряжению 220V запрещено. Для сбора отдельных полос пленки в сеть используют специальные клеммы, под которые предусмотрены места крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать с помощью битумного скотча.

Подключение производится согласно схеме, которая идет в комплекте.

Подключение терморегулятора

Установленная система самостоятельно регулируется на основании сигналов, передаваемых терморегулятором, который, в свою очередь, получает информацию от датчика, контролирующего значение температуры.

Для подключения этого прибора производители предусмотрели специальный провод. Изменять длину этого провода не рекомендуется, так как нарушается достоверность передаваемого сигнала.

схема подключения теплого пола

Схема подключения.

Схема подключения индивидуальна для каждого типа изделия, поэтому при сборе системы своими руками следует руководствоваться инструкцией.

Монтаж плёночного тёплого пола под ламинат

Сборка всей конструкции осуществляется путем проведения нескольких видов работ по очереди:

  • Расчет мощности и расположения нагревательных элементов;
  • Подготовка пола к монтажу;
  • Сборка системы обогрева;
  • Подключение к энергетической сети и подключение терморегулирующего устройства.

Особенности расположения ИК-плёнки

Одной из особенностей пленочной системы тёплых полов является то, что она монтируется в зоне, где люди бывают чаще всего, в то время как под мебелью просто не укладывается. Поэтому необходимо заранее проработать планировку мебели в комнате и прорисовать расположение системы тёплого пола.

Как сделать пленочный теплый пол под ламинат

Вместе с этим производится расчет размеров полос плёнки, которая покроет пол, и мощности этой системы – по этому вопросу лучше обращаться к продавцам системы.

После осуществления расчетов можно переходить к другому этапу.

Подготовка к монтажу

Поверхность необходимо очистить от мусора. Также необходимо проверить отсутствие образования конденсата, поскольку влага для этой системы губительна. Монтаж осуществляется на выровненный пол, поверх уложенной подложки.

Сборка обогревательной системы

Этот этап является самым ответственным в процессе. Плёнку необходимо разрезать по длине на полосы по 20-25 сантиметров. После этого она раскладывается по полу в выделенных зонах на удалении от стен на расстоянии 25-30 сантиметров.

Между самими рядами инфракрасной плёнки необходимо оставлять зазоры по 5 сантиметров. Между собой полосы соединяются проводами в единую сеть. Термодатчики устанавливаются в центр пленочной полосы, проводка должна дотягиваться до терморегулятора.

После этого подключается термодатчик, который позволит регулировать температуру и интенсивность подогрева, отключать систему или же вводить корректировки её работы.

Поверх пленки укладывается ламинат.

Вывод

Тёплый инфракрасный пол – интересное решение для современного жилья. Однако система требует выбора определённого ламината. При установке под имеющийся ламинат необходимо убедиться в том, что он подходит для взаимодействия с пленочным теплым полом.

Инфракрасный обогрев позволит обеспечить равномерную температуру во всем помещении, избавит от сквозняков. Вместе с тем расходы на его содержание высоковаты, соответственно, такая система обогрева подойдёт тем, кто готов к солидным счетам за электричество.

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

  • Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

Маркировка ламината для инфракрасного подогрева пола

Маркировка ламината для инфракрасного подогрева пола.

  • Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м2 х °K/Вт;
  • Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
  • Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
  • Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Внимание: ИК обогреватели можно укладывать не только в комбинации с деревянным (прессованные волокна дерева) ламинатом, но и под виниловый — производитель допускает.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Подключение

Концы кабелей подводятся к терморегулятору, который стоит закрепить на стене. В комплекте его может и не быть, иногда регулятор нужно покупать отдельно. Кроме «фазы» и «нуля» также к терморегулятору нужно подвести кабель датчика контроля температуры. Сам датчик укладывается под черные полосы пленки — он замеряет на них температуру, что позволяет системе точно контролировать нагрев. Так как датчик имеет какой-то объем, то он может создать выпуклость на полу. Чтобы пол был ровным, в теплоизоляционном материале под него вырезают небольшое отверстие.

Терморегулятор устанавливается на стене — в месте, к которому жильцы имеют свободный доступ. К нему подводятся кабели: фаза, ноль, заземление, от датчика контроля температуры. Подключение осуществляется согласно инструкции выбранного терморегулятора или самого теплого пола, но там интуитивно все понятно человеку, у которого хотя бы есть опыт установки и подключения обычных розеток. Если пленочный теплый пол под ковролин, ламинат или плитку устроен из нескольких элементов, то скручивать провода от них нельзя — для этого существуют сертифицированные клеммные соединения.

Инфракрасный пол под ламинат 10

Перед тем, как подключить инфракрасный теплый пол к домашней проводке, необходимо знать, на какую нагрузку она рассчитана. Чаще всего, если мощность пола превышает 2.5 кВт, то провод от регулятора ведут в щиток — к отдельному автомату. Было бы глупо «вешать» на домашнюю проводку столь мощную систему. Когда все подключено, систему тестируют. Если все работает нормально, то можно приступать к следующему шагу.

Отзывы

Долго сомневался, какой теплый пол купить. Читал различные отзывы и решил выбрать пленочный пол. Установил очень быстро. Через несколько дней понял, что сделал очень правильный выбор, ведь получил достаточно дешевое тепло.

Иван

Приобрел плёночный инфракрасный пол, поскольку он экономен и его монтаж очень быстрый. Второй плюс для меня очень важен, так как постоянно работаю и времени на монтажсистемы, заливку стяжки просто не хватает. Как оказалось, кроме быстрой установки. получил еще и довольно экономное отопление.

Василий

Посмотрел разные видео и понял, что пленочный теплый пол подходит мне лучше всего. Я человек ленивый, и поэтому хотелось получить тепло без большого труда. Инфракрасная система подарила то, чего хотел. Мои отзывы только положительные.

Петр

Греет очень хорошо. Радует также, что при возможном переезде можно забрать плёночный пол с собой.

Ира

Купили и установили за один день. Сэкономили много времени и усилий, ведь не нужно было обращаться к специалистам. Через несколько дней поставили ламинат и теперь наслаждаемся теплом.

Наталья и Георгий

Теплый пол – бомба. В ноги тепло, теплый воздух повсюду, а не в том месте, где находилась батарея. За детей переживать не нужно — они точно не заболеют.

Иванка

Больше всего радует 20-процентная экономия. Наконец появились средства на покупку товаров, которых не хватало.

Павел

Установили инфракрасные панели как дополнительный источник тепла. Теперь в комнате стало теплее. Особенно не мерзнут ноги.

Мария

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

Например, 4,1кВт/230В/10 = 1,7мм, требуется округлить это значение до большего размера, который есть в продаже, чтобы был запас. Получаем необходимое сечение провода 2 мм.

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Подключение пленочного теплого пола

Основные действия при подключении теплого пола:

  1. К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
  2. После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
  3. Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
  4. Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
  5. Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Технология укладки ламинированного покрытия

Работу следует начинать с угла комнаты. Для надежного крепления доски ламината оснащены замками по всей длине. Укладка должна быть шахматной, чтобы избежать образования сплошных швов по всей длине ряда. Уплотнить доски можно постукиванием резинового молотка.


Пошаговая инструкция по укладке ламината

Источники

  • https://relaminat.ru/plenochnyj-teplyj-pol-laminat.html
  • https://par-torg.com/infrakrasnyj-teplyj-pol-pod-laminat-montaz-i-podklucenie/
  • https://uk-parkovaya.ru/smarthouse/equipment/ukladka-infrakrasnogo-teplogo-pola-vdol-sten-pod-mebelu.html
  • https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-pod-laminat.html
  • https://BazaFasada.ru/interesnoe/montazh-infrakrasnogo-teplogo-pola-pod-laminat.html
  • https://TrubaNet.ru/teplyjj-pol/teplyi-pol-pod-laminat-infrakrasnyi.html
  • https://DomZastroika.ru/interior/kak-ukladyvat-infrakrasnyj-teplyj-pol-pod-laminat.html
  • https://StroyGuru.com/remont-kvartiry/pol/montazh-infrakrasnogo-teplogo-pola-pod-laminat/
  • https://ProFazu.ru/elektrooborudovanie/obogrev/infrakrasnyj-teplyj-pol-pod-laminat.html
  • https://delo-pol.ru/sistema-toplyy-pol/plyonochnyj-pol-pod-laminat-instrukciya.html
  • https://laminatika.ru/ukladka/infrakrasnyj-teplyj-pol-pod-laminat
  • http://www.GoodNapolka.ru/teplye-poly/montazh-infrakrasnogo-teplogo-pola-pod-laminat-svoimi-rukami.html

[свернуть]

Adblock
detector
