Причины сухого хода и его вред для скважинного насоса

Два из трех скважинных насосов выходят из строя по одной причине — сухой ход. Гарантийный ремонт на такую поломку не распространяется. Возникает подобная проблема в следующих случаях:

  • высота, на которой висит насос в скважине, выбрана неправильно. Чтобы этого не произошло, заблаговременно выясните глубину бака — после того как насос качает жидкость до высоты своего расположения, в помпу попадет воздух. В итоге двигатель перегреется;
  • в емкости стало меньше воды. Такое нередко происходит самопроизвольно;
  • нарушена герметичность всасывающего патрубка. Это характерно для поверхностных агрегатов. Поскольку вода всасывается вместе с воздухом, двигатель не успевает остыть до нужной температуры.

Из перечисленные причин можно сделать вывод, что если предохранительные мероприятия отсутствуют или их действие нарушено, насос сначала перегревается, после чего — сгорает.

Как можно защитить насос от сухого хода с помощью реле (датчиков)

Существует несколько вариантов выхода из ситуации. Эти устройства функционируют по-разному, их область использования также, различна. Но цель они преследуют одну — обесточить помпу, как только бак опустеет.

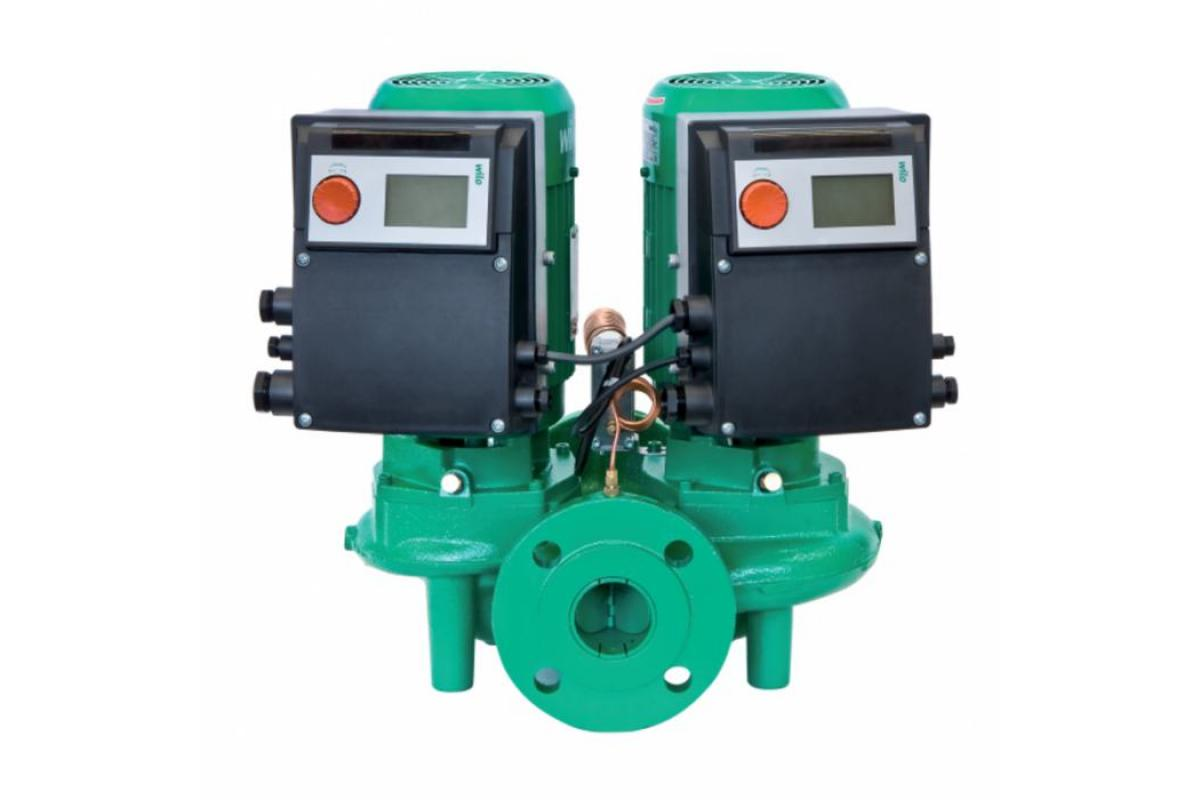

Принцип защиты насоса от сухого хода

Спасают технику следующие устройства:

  • реле;
  • приборы контроля;
  • датчики уровня жидкости.

Принцип защиты насоса от сухого хода

Рассмотрим, насколько они эффективным и какова специфика их действия.

Когда реле будет эффективно

Реле — простейшее механическое приспособление. Когда оно достигает нижнего предела, электрическая цепь прерывается, насос самопроизвольно останавливается.

Аппарат снабжен мембраной — в норме она разогнута. Происходит реакция на давление, замыкая контакты, которые отвечают за питание.

Реле сухого хода для насоса: принцип работы датчика

Установка прибора целесообразна в следующих ситуациях:

  • когда мало воды;
  • при засорах;
  • собирающий элемент помпы закреплен выше положенной нормы.

Крепят изделие защиты внутри емкости, если корпус устройства герметичный, или на поверхности. Лучший эффект наблюдается при поверхностных типах насосов.

Когда реле не гарантирует отключение при отсутствии воды

Когда речь идет о ГА, то гарантии, что реле обезопасит помпу, нет. При стандартной не выключится оборудование, поскольку внутри системы будет присутствовать некоторое давление.

Остановка произойдет, когда практически все водяные запасы в гидроаккумуляторе истощаются, и давление достигнет нижней критической точки. Когда это происходит при наполненном баке, насос не сломается.

Контроллер для управления работой насоса

Характеристики реле. Как выбрать устройство для погружного, глубинного насоса

Принцип действия устройства зависит от его характеристик. Датчик реагирует на колебания показателей оборудования. Это приводит к поэтапному переключению контактов. Защита для глубинных насосных станций комплектуются пружинным блоком. Он регулирует силу потоков воды.

Учитывайте, что изделия для погружных помп работают только при определенной влажности и температуре. Скорее всего, их нужно монтировать в теплой комнате.

Приобретайте приборы на автоматике. Давление в трубопроводе должно быть чуть выше, чем в гидроаккумуляторе — чтобы не испортить фильтр.

Устройства высокого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт.

Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса.

Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см.

Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Датчик сухого хода для насоса: возможности конструкции и ее выбор

Обустраивая собственный источник водоснабжения, каждый хозяин обязан позаботиться о дополнительной его защите. Кроме того, в предотвращении поломок нуждается не только сама скважина или колодец, но и оборудование, осуществляющее работу: так называемые дренажные системы и наружные насосы. В целях безопасности и снижения риска перегрева используют датчик протока воды, который прежде необходимо правильно подобрать.

Почему возможен сухой ход насосной системы?

Некорректная работа насосной станции, установленной к водоему может зависеть исключительно от отсутствия жидкости. Абсолютно не существует разницы, какой водоем используется для осуществления перекачки воды, проблемы сухого хода для насоса актуальны в любом случае.

Поплавковый датчик сухого хода для насоса

Причины холостой работы часто происходят из-за неправильного монтажа насоса в источнике водоснабжения, а также неверного его выбора для данных целей (не соответствие техническим характеристикам и параметрам скважины или колодца). Чтобы исключить, перегрев насоса и возможные его неполадки необходимо размещать откачивающее устройство на динамичном уровне, то есть в том месте где вода не убывает.

Также прекращение подачи жидкости может происходить из-за снижения давления в трубопроводе, за счет чего происходит снижение потока воды и образуется воздушная пробка, которая проникая в рабочий механизм устройства, выводит его из строя. При потере герметичности шланга или трубы также возможно возникновение подобных проблем.

Обратите внимание!Если ваш насос настроен исключительно на ручную работу и работает от постоянного источника (из местного пруда, реки или озера), в таком случае нет необходимости использовать автоматизированный датчик протока. В случае, если насос подключен к небольшим скважинам и не имеет автоматов защиты, позаботиться о предотвращении поломки стоит.

Виды датчиков сухого хода для насосов

На практике встречается всего несколько видов датчиков, осуществляющих защитную функцию по отношению к насосному оборудованию. Сегодня их подразделяют на три основные типа:

  • реле давления с функциональным оснащением защиты. Средняя стоимость отечественного производителя конструкции потока воды составляет порядка 250 руб. Особенность механизма заключается в способности отключать мотор при снижении давления ниже номинального уровня. Обычно предельно допустимое давление устанавливается на заводе и ручной регулировке не поддается;

Разборка датчика сухого хода для воды

Некоторые насосные станции скважинного типа не требуют специальных защитных дополнений, так как в них предусмотрена своя защита в качестве заводских параметров.

Схема работы датчика сухого хода

Датчик контроля давления или реле холостого хода выполняет свою работу, используя отдельный принцип. Само же устройство потока представляет собой механизм с коммутирующими контактами. Перед установкой реле имеет разомкнутые контакты. Чтобы запустить датчик нужно нажать и удерживать красную кнопку до тех пор, пока уровень давления не поднимется до нужного значения. Если количества атмосфер будет недостаточно, датчик будет отключен.

Некоторые установки имеют в конструкции специальные гайки на пружинах, позволяющие корректировать значения давления, когда механизм будет срабатывать. Обратите внимание, как изображает весь процесс действия схема, расположенная ниже.

Схема размещения датчика сухого хода в системе водоснабжения

Чтобы подсоединить датчики потока воды для скважинных насосов потребуется их расположить последовательно в электросети вместе с откачивающим оборудованием. При обнаружении падения атмосфер, срабатывает защита насоса от сухого хода, там самым размыкая электрическую сеть.

Внимание!Установка реле движения потока для насосных подстанций в автономном источнике водообеспечения происходит строго по принципиальной схеме. Никаких отклонений от указанных значений быть не должно, так как повышается вероятность неправильной работы устройства и несрабатывание защиты.

Как выбрать устройство и его установить в домашних условиях?

Подбирайте устройство движения потока обязательно с учетом всевозможных характеристик своего насосного оборудования и возможностей источника водоснабжения. Перед покупкой и непосредственным монтажом защитного реле своими руками, обязательно получите консультацию опытного специалиста.

Важным шагом после выбора установки движения потока считается ее правильный монтаж. Обязательно предусмотрите чтобы реле давления было установлено до первого запуска системы водоснабжения. В таком случае вы сможете предусмотреть возможные неисправности и предотвратить их последствия.

Как подключить датчик сухого хода к насосу

Для того чтобы выполнить механический тип подключения реле давления, вам понадобятся навыки в работе с фитингами. Вам необходимо нарезать резьбу, если ее нет и уплотнить конструкцию льном или лентой фум. Врезать приспособление в трубе поможет специальный разводной ключ. После занимаемся подключением электрики в механизме. Учтите то, что проводники на датчике должны по своему сечению подходить по мощности к насосу.

Типичные ошибки мастеров

При обустройстве трубопровода своими руками, важно чтобы оборудование для контроля потока было правильно подключено. Но к сожалению не совсем опытный пользователь может внести нарушения в стабильность работы. Чтобы исключить все неприятности нужно знать о типичных ошибках, которые допускают мастера при подключении реле.

  1. Неправильно подсоединяют устройство. Случается, и такое, когда датчик подсоединен до прибора учета расхода воды, за счет чего принцип работы становится неверным.
  2. Негерметичность соединений происходит в том случае, когда не использованы специальные уплотнители или были подобраны материалы не надлежащего качества.
  3. Не точно подобрано оборудование для самой системы водоснабжения, и наблюдается несоответствие техническим характеристикам насоса.
  4. Отсутствует схема правильного подключения, в следствие чего может быть параллельное подсоединение приспособления.
  5. Хозяева пытаются изменить чувствительность давления в тех механизмах, которые не предусмотрены для этого.

Из-за подобного халатного отношения к конструкциям защиты водяного потока, вы не добьетесь идеального рабочего результата. Вероятнее всего защита насосной станции будет работать на половину, поэтому гарантия долговечности приспособления отсутствует.

Выбираем датчик сухого хода для скважинного насоса
Выбор датчика сухого хода для насоса и его подключение лучше выполнять по строгой схеме, чтобы в последствии не наблюдать ошибки в работе оборудования.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускается от модуля. Для подключения устройства применяются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота у них минимум равняется 4 Гц. Некоторые реле делаются на приводах. Крышки, как правило, устанавливаются над штифтом. Некоторые устройства производятся с двумя зажимными пластинами. Кабель вывода отходит от контактора. Работает реле данного типа стандартно от сети 220 В.

Подключение реле сухого хода к насосной станции

Реле защиты сухого хода насоса чаще монтируется наверху, в защищённом от сырости месте.

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Подключение реле сухого хода

Вся работа состоит из нескольких этапов:

  • Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
  • Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
  • На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
  • Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
  • В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Какими бывают реле защиты

Изделия защиты бывают трех видов:

  • стрелочные;

Стрелочное реле защиты

  • электромеханические;

Электромеханическое реле защиты

  • электронные.

Электронное реле защиты

По принципу действия и функциональному предназначению датчики классифицируют по нескольким типам устройств. Рассмотрим их более детально.

Протоковые устройства

Прибор представляет собой клапан лепесткового типа, который смонтирован в проточной части помпы. Его предназначение состоит в реагировании на водные потоки различной силы.

Пружинящий лепесток реле под давлением проходящих потоков воды приводит пружину в сжатое состояние. Магнит который установлен у изделия наверху, контактирует с герконовым реле. Происходит соединение контактов, от которых запитана помпа. При мощном напоре лепесток постоянно лежит в отклоненном положении, а двигатель помпы функционирует.

Протоковое устройство

Если в трубопроводе нет воды или ее поток ослаблен, лепесток и магнит занимают первоначальное положение. Контакты размыкаются, насос останавливается.

Преимущества протоковых реле — маленький вес и компактный размер.

Поплавковые модели

Датчики контроля порога воды поплавковой модели рассчитаны как на заполнение бака, так и на его опорожнение.

Принцип функционирования следующий. Поплавок устройства смотрит вверх — помпа может безопасно работать. Когда уровень наполнения жидкости уменьшается, поплавок опускается. Благодаря этому размыкается контактор. Пока порог наполнения не станет нормальным, станция не запустится.

Поплавковая модель

Однокамерные модели

Их изготавливают с 1-4 штифтами. Практически все модели работают при минимальном давлении. В простых модификациях применяют проводной контактор, запитанный от обычной сети.

Первую гайку размещают на штифте. Чтобы поднять давление, винт вращают в направлении часовой стрелки.

Схема:

Однокамерная модель

Двухкамерные устройства

Двухкамерные модификации комплектуются контактами пониженной проводимости. Их оснащают 3-5 штифтами. Гайки располагают вверху прибора — на корпусе. Величина выходного патрубка — не менее 44 мм. Такие версии идеальны для защиты мощного оборудования.



Имея проводные контакты, двухкамерные устройства включаются от модуля. Каркас делают из металла. Давление в системе повышается вращением винта. Зажимная пластина локализуется ниже контактора. У основания реле есть уплотнитель. У многих моделей имеются специальные крышки — чтобы смазывать штифт.

Двухкамерные устройства

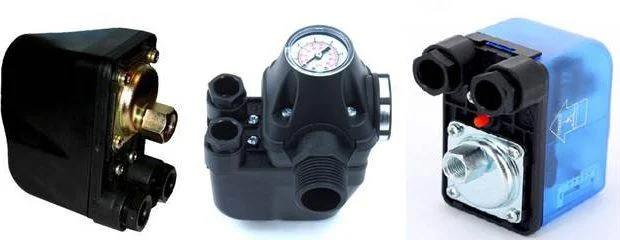

Модели на три камеры

Приборы на три камеры — самые точные. Они идеально регулируют внутреннее давление оборудования. Пуск осуществляется от модуля. Подключают реле с использованием кольцевых переходников. Такие версии целесообразно монтировать на насосы мощностью более 4 квт.

Отдавайте предпочтение модификациям, сделанным на приводах. Хорошо, если есть две зажимные пластинки. Отводящий провод идет от контактора. Питание — от стандартной электрической сети.

Модели на три камеры

Реле сухого хода с расширительным баком

Реле сухого хода с расширительным баком

Установка датчика защиты

Алгоритм работ:

  • монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
  • найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
  • в зоне установки прибора поставьте тройниковый фитинг;
  • слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
  • в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.

Схема монтажа:

Схема монтажа датчика защиты

Защита от перелива:

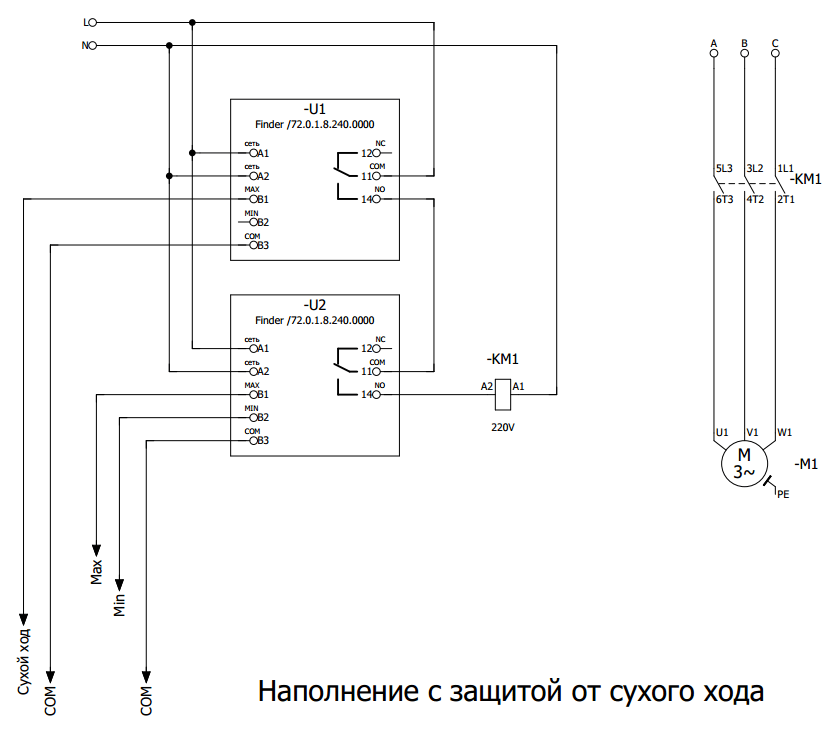

Наполнение с защитой от сухого хода

Подключение сразу нескольких датчиков:

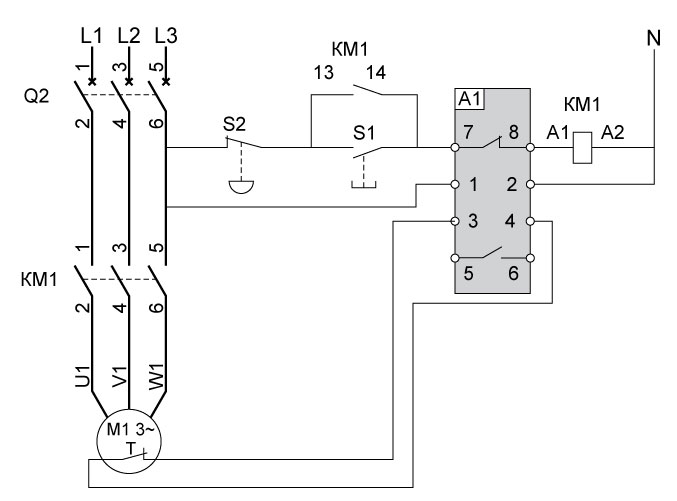

Подключение сразу нескольких датчиков

Подключение сразу нескольких датчиков

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

  • реле защиты насоса от сухого хода;
  • датчик потока воды;
  • реле давления с опцией защиты по сухому ходу;
  • датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

  • входной, выходной патрубок;
  • пружины, имеющие разную степень сжатия;
  • клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
  • второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
  • герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Читайте также:  Теплый пол на деревянный пол – как работает, требования, разновидности, подготовка основания, монтаж водяного и электрического теплого пола

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Настройка подключенного защитного реле

Устройство сконструировано так, что реле предполагает регулирование уровня связи между срабатывающей контактной группой и поверхностью, которая реагирует на силу давления. Эту функцию выполняют специальные винты — они ослабляют и натягивают пружину. Изготовитель настраивает нижний и верхний порог срабатывания. Чаще всего это показатели:

  • 1,4 атмосферы — минимум;
  • 2,8 — максимум.

Пользователю доступна самостоятельная регулировка границ — винт поворачивают в направление влево или вправо.

Обратите внимание! Обязательным требованием правильной настройки защиты является фиксация порога отключения прибора ниже давления насоса. Если это правило игнорировать, помпа не среагирует — оборудование быстро сломается.

Второй винт регулировки предназначен для определения разницы пограничными показателями чувствительности прибора. В процессе настройки учитывайте, что верхний порог отключения тоже меняется. Ваша задача — не допустить превышения показателя максимального давления, которое выдает непосредственно оборудование.

Снижайте нижний уровень и разбег границ откручиванием гаек.

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

  • транспортировка жидкости к потребителю;
  • охлаждение перекачивающего оборудования;
  • смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

  • подвижные элементы разогреваются и повышают температуру смежных узлов;
  • большинство деталей подвергается деформации;
  • в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

В конструкции насосной станции нужно своевременно провести монтаж защиты, так как последствия «сухого хода» не ремонтируются по гарантии, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

  • Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
  • Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
  • Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
  • Работа гидравлики ведется при пониженном давлении.
  • Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

  • датчик сухого хода для насоса;
  • реле сухого хода для станций или насосов;
  • реле давления;
  • поплавковый выключатель.

Выключение поплавком

Одним из универсальных блокираторов является поплавковый датчик сухого хода для погружного насоса. Этот элемент цепи – относительно недорогой помощник для защиты гидравлического оборудования. Благодаря простате установки данный датчик сухого хода для насоса используется во многих схемах, например, когда проводится откачка из классических колодцев либо каких-то емкостей.

Поплавок — защита от перегрева и сухого хода

Подключается датчик сухого хода для погружного насоса в электроцепь для одной из фаз питания. Спецконтакт внутри аппарата разорвет соединение при определенном положении корпуса поплавка. Таким образом откачка своевременно остановится. Высота срабатывания задается при настройке местом установки поплавка. Кабель, которым соединен датчик сухого хода для насоса, устанавливается на определенном уровне, чтобы во время понижения поплавка не происходил абсолютно полный отбор жидкости. Должно оставаться определенное количество жидкости в момент размыкания контактов.

Во время отбора воды поверхностным либо погружным агрегатов крепление датчика осуществляется так, чтобы даже после разрыва контакта уровень жидкости был все же выше заборной решетки или клапана.

Недостатком поплавка является нулевая универсальность – в узкой шахте его не установишь.

В подобной ситуации приходится искать иные методы, которыми будет осуществлена защита от сухого хода скважинного насоса.

Реле давления воды

Используемое реле защиты от сухого хода конструктивно является электрическим, который дает возможность разорвать контакт в цепи при критическом понижении давления и, соответственно, уровня воды в источнике. Исходное минимальное значение задает производитель. Обычно оно варьируется в интервале 0,5-0,7 атмосферы.

Реле давления от работы «всухую»

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельную регулировку порогового значения не предусматривает.

В нормальных условиях работы насосной станции давление в системе всегда превышает одной атмосферы. Занижение показателя свидетельствует лишь об одном – в заборный патрубок проник воздух. Автоматика сразу разрывает контакт, запитывающий насос, не давая току идти по кабелю. Старт после разрыва осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Применение подобного реле имеет смысл при соблюдении определенных условий:

  • наличие замкнутой водопроводной схемы;
  • смонтированный гидробак;
  • использование насосной станции с поверхностным или погружным насосом.

Принцип работы данного реле актуальный для систем с глубинными помпами.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

  • вода проталкивает клапан;
  • за счет толчка пружина сжимается;
  • контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

  • компактные габариты;
  • простота монтажа;
  • быстрота реакции на отключение.

Благодаря высокой скорости срабатывания удается своевременно отключить питание, что уменьшает риск безводной работы.



Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Мини АКН

Преимуществами прибора являются:

  • минимальное энергопотребление;
  • небольшие параметры;
  • комплексная защита от экстремальных режимов;
  • высокая степень надежности;
  • простота установки.

Практические советы

  • Датчик сухого хода располагается в гидравлической схеме после реле давления. Как правило, между ним и фильтром тонкой очистки. Хотя прибор выпускается в двух исполнениях – для поверхностного крепления и погружного типа (в герметичном корпусе).
  • На заводе-изготовителе устанавливаются усредненные значения минимального давления (атм). Как правило, оно лежит в пределах 0,1 – 0,6. Но при монтаже датчика сухого хода по месту установки насоса необходимо производить его настройку под конкретную систему.
  • По мнению специалистов, такая защита наиболее эффективна при работе с поверхностными насосами, хотя это априори не означает, что она не может применяться для схем включения других перекачивающих устройств.

Датчик – понятие обобщенное. Так называются все чувствительные элементы, реагирующие на изменение того или иного параметра и подающие соответствующий сигнал на блок управления или исполнительный механизм. Защита перекачивающего прибора от сухого хода может быть обеспечена включением в схему водоснабжения и других технических устройств – реле протока, датчика уровня (более известного как поплавковый выключатель). Что именно выбрать, решать придется самостоятельно. Но консультация профессионала лишней не будет; только он может учесть все особенности эксплуатации насоса (в зависимости от его типа и характеристик) в конкретной системе.

Дело в том, что датчик сухого хода в ряде случаев не обеспечивает полноценную защиту перекачивающего устройства. К примеру, если это станция или в схеме смонтирован гидроаккумулятор, то лучше установить прибор иного типа. ГА по определению, даже при временном отсутствии воды в источнике, создает некоторый напор. Если он выше порога срабатывания датчика, то насос попросту не отключится. И так будет до тех пор, пока давление жидкости, по мере опустошения бака гидроаккумулятора, не опустится до нужного значения. А за это время перекачивающий прибор может сгореть. Следовательно, придется искать другое решение – то же проточное реле или датчик уровня. Здесь многое зависит и от места расположения обратного клапана. Нюансов хватает, а потому грамотная рекомендация специалиста однозначно не помешает.

Датчик сухого хода для насоса

Интернет-магазин «alfatep.ru» предлагает различные устройства защиты от сухого хода. Достаточно зайти на соответствующую страничку сайта, чтобы ознакомиться с характеристиками изделий и их стоимостью. Жителей Подмосковья, затрудняющихся с выбором оптимального варианта, сотрудники компании могут проконсультировать по контактному телефону 8 (495) 109 00 95, а практическую помощь готовы оказать квалифицированные мастера. По желанию заказчика они сами установят прибор в систему и произведут настройку предела срабатывания для отключения насоса.

Поплавковый выключатель

Поплавковый выключатель – это наиболее простой и дешевый способ защитить насос от перегрева и поломки при работе «всухую». Преимущество устройства заключается в том, что его можно использовать в качестве датчика уровня рабочей среды и как исполнительный элемент.

Устанавливают выключатели в емкости, скважины, резервуары и используют в управлении бытовых и промышленных насосов в водопроводных, канализационных магистралях. Нужный уровень срабатывания выключателя устанавливается длиной троса.

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

Поплавковые датчики сухого хода бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые – в канализации и дренажных трубопроводах.

Поплавковый выключатель MS-1.
Поплавковый выключатель для насоса MS-1

Для корректной работы устройства необходим минимальный диаметр колодца – 40 см. Эта особенность не позволяет считать поплавковые выключатели универсальным средством защиты помпы от работы «всухую».

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы поплавкового выключателя
Принцип работы поплавкового выключателя

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Проблемы с работой реле сухого хода глубинного насоса

Возможные погрешности в работе реле глубинных установок:

  • снижен порог минимальной настройки — даже небольшое отклонение препятствует своевременному срабатыванию приспособления. А значит, насос продолжит работу;
  • аналогичная погрешность завышенного предела создаст защиту. Это отключит помпу без причины;
  • слишком низкое давление увеличивает время, необходимое на запуск системы. Единственный выход — слить жидкость из гидроаккумулятора;
  • даже небольшая погрешность способна запустить механизм отката давления. В результате на фоне высокого потребления давление начинает резко падать. Чтобы исключить холостые отключения, уменьшите силу давления.

Реле сухого хода для насоса

Установленное реле не помогает, насос продолжает работать без воды (причины и методы решения проблемы)

Как показывает практика, нередко даже при наличии защиты, прибор не срабатывает, а оборудование продолжает работать. Причины неполадки:

  • залипание контактов — еще хуже — их оплавление. Контакты прерывателя под воздействием пускового тока повреждаются. Если контакты сохранили целостность и просто залипли, проблема устраняется легко. Зачистите места накаливания мелкой наждачкой или обычной пилкой для полировки ногтей. Если они сильно повреждены, придётся менять их на новые;
  • интервал между порогами срабатывания устройства выше нормы — выполните настройки, которые рекомендует производитель реле, и проблема решится.
Источники

  • https://septik.guru/vodoprovod/rele-suhogo-hoda-dlya-nasosa.html
  • https://rtkpipe.ru/ekspluataciya/podklyuchenie-rele-holostogo-hoda.html
  • https://lucheeotoplenie.ru/podbor-otopleniya/datchik-suhogo-hoda-dlya-nasosa-shema-podklyucheniya.html
  • https://master-pmg.ru/oborudovanie/rele-suhogo-hoda-dlya-nasosa.html
  • https://vodatyt.ru/armatura/nastroit-rele-suhogo-hoda.html
  • https://rkc-parus.ru/vodoprovod-i-vodostok/rele-suhogo-hoda-dlya-nasosa-regulirovka.html
  • https://camodelkin.ru/uchastok/datchik-suhogo-hoda-dlya-skvazhinnogo-nasosa.html
  • https://melt-spb.ru/vodoprovodnye/rele-suhogo-hoda.html
  • https://AlfaTep.ru/article/nasosy/datchik_sukhogo_khoda/
  • https://nasosovnet.ru/avto/rele-suhogo-hoda.html
  • https://stroychik.ru/vodosnabzhenie/zashhita-nasosa-ot-suhogo-hoda

[свернуть]
Adblock
detector
