Плюсы и минусы

При обустройстве теплого пола происходит равномерный обогрев воздуха и это полностью исключает появление конвективного сквозняка, который наблюдается при радиаторном отоплении.

Электрический пол помогает в тех случаях, когда баня располагается далеко от газовых магистралей. Он имеет ряд преимуществ перед другими видами отопления:

• Теплоизоляция, предусмотренная при обустройстве теплого пола, не дает проходить сквозь него теплу. Благодаря ей сохраняется до 40% тепла.
• Процесс монтажа при правильной его организации занимает мало времени.
• Уменьшение стоимости самого отопления, ведь в отличие от централизованного его аналога оно включается только при использовании бани, а не каждый день.
• Все монтажные работы можно провести самостоятельно.

К недостаткам теплого пола относится:

• электромагнитное излучение;
• дорогая электроэнергия (но это относительный минус, так как банное помещение отапливается не постоянно).

Частые ошибки при укладке теплых полов

Системы теплых полов на основе греющих кабелей, матов, инфракрасных пленок и водяных труб обеспечивают быстрый и эффективный обогрев банных помещений.

Сделать теплый пол в бане своими руками технически просто, впрочем, многие начинающие мастера часто допускают ряд ошибок, которые могут привести к поломке всей системы.

Что следует учитывать при монтаже теплых полов:

1. При выборе нагревательного кабеля или мата учитывается не общая площадь, а квадратные метры, которые свободны от мебели и технических приборов. Это предотвратит перегрев нагревающего элемента и его преждевременную поломку.
2. Нагревательные кабели в системах обогрева нельзя укорачивать. Это приводит к повышению их рабочей мощности, перегреву и поломке. Правильное решение – уменьшение шага монтажа кабеля или увеличение обогреваемой площади помещения.
3. Нельзя включать электрический кабель для проверки до момента полного высыхания бетонной стяжки. Проверка нагревающего элемента выполняется определением сопротивления кабеля и его изоляционного каркаса.
4. Нагревающий кабель монтируется только на предварительно очищенную и подсушенную поверхность, обработанную грунтовкой.
5. При укладке кабеля учитывается минимально допустимое расстояние между параллельными линиями – 5 см.
6. Минимальный радиус изгиба кабеля при установке составляет от 5 до 9 его толщин.
7. Температурный датчик монтируется в защитный гофрированный короб. При этом конструкция должна быть доступной для возможного демонтажа и замены.
8. При установке температурного датчика чувствительный щуп должен соприкасаться с напольной поверхностью.
9. При укладке греющего кабеля или мата не рекомендуется передвигаться по нему в обуви, чтобы избежать возможного повреждения греющих элементов.
10. Установку водяного пола лучше выполнять в соответствии с подготовленной схемой укладки. При этом необходимо указать расстояние от водяных труб до стеновых и прочих поверхностей, расположение соединительных элементов.
11. При устройстве водяного пола тщательно проверяется герметичность системы и рабочее давление теплоносителя. Это предотвратит возможные протечки и поломку системы.
12. Нельзя включать смонтированную систему напольного обогрева до полного высыхания бетонной стяжки. Согласно установленным нормативам, этот срок может составлять до 4 недель.
13. Инфракрасный теплый пол устанавливается под линолеум, паркетную и ламинатную доску, а нагревательный кабель и маты – под керамогранит и керамическую плитку.

Виды систем напольного обогрева

В бане применимы все те же системы, что в обычном жилье.

Водяная

Ее конструкция, состоящая из замкнутого контура, прокладывается ниже уровня пола. В ней задействованы трубы, в которых под действием давления, нагнетаемого специальным насосом, циркулирует горячая вода или антифриз.

Теплоноситель нагревается до заданной температуры с помощью электрического или газового котла.

Советуем также посмотреть — Теплый водяной пол под плитку: инструкция по монтажу

Электрическая

Эта система более известна, как «теплый пол», который состоит из специальных нагревательных секций. Растраты на обустройство такого пола при ежедневном использовании вернутся уже через 6 лет, а для бани они окупятся значительно раньше.

Инфракрасная

Этот вариант отличается электробезопасностью и герметичностью конструкции, при нем на пол сауны укладываются инфракрасные маты. Их щадящий режим работы позволяет использовать такой пол в деревянных сооружениях, таких как бани.

При этом не теряется высота помещения, так как под укладку такого пола понадобится всего пару сантиметров.

Монтаж

Перед его проведением следует проверить герметизацию стен, оконных проемов и дверей. Затем потребуется подготовить основание, оно должно быть ровным. Задействовав уровень, проверяют плоскостность основания, если есть отклонения, то устраняют их, выполняя стяжку.

Первоначально выбирается место для установки терморегулятора и выход к коммуникациям, если речь идет об электрическом отоплении, в случае с водяным следует предусмотреть расположение котла, труб и кранов.

Проведение монтажных работ для каждой системы отопление свое и более подробно описано ниже.

Мокрый пол

Монтаж начинается с выбора и организации места подвода теплоносителя. В стенах, сквозь которые будут проходить трубы, следует проделать отверстия и установить нужные краны перекрытия.

Лучше всего для обустройства выхода такого отопления предусмотреть в бане свободную нишу, которую переоборудовать под шкаф, чтобы коммуникации были незаметны.

На предварительно выровненный пол укладывается сетка для крепежа труб, фиксация которых происходит с помощью стяжек. Труба должна быть сложена вдвое, чтобы организовать не только ввод теплоносителя, но и его вывод.

При укладке труб по спирали необходимо избегать перегибов, из-за них понизиться проходимость теплоносителя.

После проверки укладки водяного отопления можно произвести его подключение к кранам (подающему и обратному).

После чего выполняется пробный запуск системы, который поможет выявить течь, если таковая имеется, дождаться максимального напора сети, который будет зависеть от прогревания теплоносителя.

В завершении монтажа производиться заливка стяжки и последующая укладка напольного материала.

Вся конструкция водяного отопления получается многослойной:

• гидроизоляционный материал;
• утеплительный;
• фольга;
• трубы;
• стяжка с армированными элементами;
• чистовой пол.

Схемы укладки труб могут быть различными, и хотя часто применяют спираль, но иногда используют змейку или ее двойной вариант.

Заливка бетонной стяжки по уложенным трубам начинается от дальней стены и заканчивается у двери.

Обязательно предусмотреть зонирование комнаты по маякам, а залитую над трубами бетонную смесь выравнивают правилом, чтобы избежать перекоса основания нового пола.

Если для заливки используются полусухие смеси, то примерно через 6 часов необходимо поверхность отшлифовать, чтобы она полностью не застыла.

Сухой пол

Его монтаж будет зависеть от выбора вида электрического пола, а он может быть:

• пленочным;
• кабельным;
• с применением нагревательных матов.

Пленочный

Он выполняется из тонких полос, которые выделяют инфракрасное излучение, оно схоже с солнечным, только в отличие от последнего в нем исключено влияние вредного ультрафиолета. Гибкие полосы выполнены из карбона и запаяны в полимерную пленку.

При укладке такого пола в баню следует вначале уложить изолон – материал будет отражать получаемое тепло вверх. Затем выкладываются отопительные элементы, которые прикрывает полиэтиленовая пленка.

Последняя служит гидроизоляцией для нагревательных элементов. В завершении процесса монтажа проводится укладка отделочного покрытия.

Кабельный

Конвекционный тип теплого пола состоит из нагревательного кабеля, который укладывается на сетчатое основание. Кабельный пол продается в рулонах.

Монтаж такого варианта электрического пола довольно трудоемкий процесс, его лучше доверить специалистам. Его можно применять под разные напольные покрытия.

Инфракрасный

Стержневые элементы называются матами. Их название произошло от нагревательных стержней, которые подсоединяются к питающим проводам. Они соединены параллельно, поэтому не стоит переживать в случае выхода одного элемента из строя.

При рассмотрении инфракрасных матов их можно сравнить с веревочной лестницей. Их монтируют в плиточный клей или цементную стяжку, защищенную изолоном.

Подробнее про монтаж инфракрасного пола читайте в статье — Как выполняется монтаж инфракрасного теплого пола под плитку? Обзор способов

Изготовление черновой стяжки для водяного пола в бане

Устройство водяного теплого пола в бане начинается с изготовления черновой стяжки, порядок работы следующий:

1. Выкопайте котлован и выполните монтаж элементов водоотвода, которые находятся под полом. Обеспечьте прямой угол между стенами для правильной укладки утеплителя. Выровняйте пол котлована в горизонтальную плоскость, утрамбуйте его.
2. На дно высыпьте 8-10 см песка. Хорошо утрамбуйте.
3. Сверху добавьте следующий слой подсыпки — щебень (слой 7-8 см), также хорошо уплотните.
4. Приготовьте цемент, песок и щебень, воду, все перемешайте, применяя соотношение 1:3:5. Залейте пол бетоном слоем 5-10 см. Сделайте наклон поверхности в сторону слива воды, угол — 10 градусов. Дайте бетону застыть (приблизительно две недели).

Водяные тёплые полы: особенности и монтажные работы

Перед тем, как сделать теплый водяной пол в бане, необходимо:

• убедиться, что поверхность для монтажа ровная;
• продумать путь прокладывания труб;
• выбрать материал труб.

По своей сути, такой пол является аналогом обычной отопительной системы, только вшитой в пол: по трубам движется теплопередающая жидкость, которую подогревает котел или печь.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

• экологичность;
• экономичность;
• обеспечение постепенного естественного прогрева;
• отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы.

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

• улитка;
• змейка;
• двойная змейка.

От того, какая схема водяного пола в бане будет выбрана, зависит и распределение тепла. Для бани предпочтительней улитка, так как именно она обеспечивает равномерный прогрев поверхности, в то время как змейка этого дать не может: постепенно остывая по пути следования, жидкость для передачи тепла может не обогревать некоторые участки пола.

Чаще всего для того, чтобы нагреть теплые полы в бане от отопления, систему подключают к классическому обогревательному контуру, а значит – к котлу, однако баня позволяет заменить его печью.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

1. Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы.
2. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала.
3. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств.
4. Прокладывание трубы. При этом важно учитывать, что в витках не должно быть крутых поворотов.
5. Подключение и проверка системы. На данном этапе проверяется, присутствуют ли утечки.
6. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

При этом важно следить, чтобы не было уклона. Насос справится с подачей воды, однако создаваемое избыточное давление может скорее вывести из строя всю систему.Подойдет такой теплый пол в бане под плитку и под деревянное покрытие. Система в равной степени справится с обогревом.

Электрический пол в бане

Это отличный выход для загородных поселков, где нет централизованного отопления, но стоит учитывать большой расход электроэнергии. Хотя при грамотной организации монтажа и утеплении всей бани и ее фундамента их можно значительно уменьшить.

Система безопасности теплых полов

Перед покупкой и обустройством одного из вариантов электрического пола, необходимо произвести расчеты и определить предполагаемый расход ресурса, предусмотреть выдержит ли такие нагрузки сеть.

К помещению бани также предъявляются высокие требования:

• все компоненты и сам теплый пол обустраивается только в сухих и чистых комнатах;
• верхнее напольное покрытие укладывается аккуратно, чтобы не повредить при этом нагревательные элементы, находящиеся под ним;
• настил выбирается в зависимости от особенностей помещения.

Принцип работы электрических полов

Поверхность такого пола служит своеобразной передаточной панелью, излучающей тепло по всему периметру помещения. Сам нагревательный элемент представляет собой систему кабелей, заключенных в стяжку или находящихся под плиткой.

Принцип обогрева помещения основан на преобразовании электрической энергии в тепловую, за счет которой и происходит обогрев бани.

Встроенный в систему терморегулятор поддерживает комфортную температуру, и если она сильно повышается, то его автоматика срабатывает и отключает всю систему. А когда в помещении становиться прохладно включает систему вновь.

Рекомендуемые покрытия

Обустройство электрического пола предполагает использование не только плитки, но и ламината, паркетной доски, линолеума и фанеры.

Особенности напольных материалов:

• Плитка. Идеально подходит как для водяного, так и для электрического пола, она отличается от своих аналогов высокой износоустойчивостью, теплоотдачей и многообразием дизайна. Резкие перепады температур – свойственные бане не влияют на состояние поверхности плитки, она также влагоустойчива. Но учитывая то, что человек выходя из парилки или душа, может накапать на нее, то лучше выбирать шероховатую ее поверхность, чтобы не поскользнуться. При разрушении одной части пола не нужно снимать все плитки, достаточно произвести замену деформированным изделиям.
• Ламинат. Для бани стоит выбирать только водостойкий его тип, но не путать его с влагостойким, это два разных по прочности и устойчивости к воде аналога. Нужно подобрать материал толщиной не менее 8 мм, укладывать его на подложку или фанеру. Если его монтаж выполняют на бетонной стяжке, то его проводят по типу «плавающего» пола. При укладке ламината на фанеру его крепят к ней саморезами.
• Паркет. Материал известен своими теплопроводными свойствами, но в отличие от ламината, он от влаги расширяется и деформируется, из-за этого нужно следить за сухостью помещения. Под него требуется обустроить фанерную подложку, которая должна быть не менее 20 мм.
• Фанера. А точнее ее окрашенная и ламинированная версия по теплоизоляции схожа с паркетной доской и ламинатом, но стоит дешевле. Под нее необходима стяжка толщиной более 6 см. Если используют фанеру 20 см, то ее могут монтировать прямо на алюминиевые или деревянные направляющие. Ее часто применяют для временного перекрытия пола.

Распространенные ошибки, сопровождающие самостоятельный монтаж

Для обеспечения стабильного функционирования системы важно еще на этапе подготовки исключить условия для возникновения следующих недочетов:

• к сборке теплого пола можно приступать только после истечения 2 недель с момента формирования черновой стяжки. В противном случае бетон растрескается;
• перед тем, как монтировать чистовое напольное покрытие, следует протестировать схему теплых полов, чтобы не замуровать погрешности;
• при создании «пирога» важно использовать качественные утеплительные материалы;
• нужно помнить про ограничение относительно длины одной трубы – 100 м;
• обязательная мера – фиксация по периметру компенсационной ленты.

В том случае, если укладка системы была соблюдена с учетом указанных уязвимых мест, можно ожидать долгого и бесперебойного функционирования теплых полов.

Преимущества и недостатки

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

• выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
• стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
• наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
• экологически чистое отопительное устройство — нет  электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
• возможность обогрева домов больших площадей;
• отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

• производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
• производить ремонтные работы самому, также не просто;
• «пирог» водяной конструкции значительно понижает уровень потолков;
• возникает необходимость в переоборудовании печи;
• потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
• сложный процесс регулировки температурного режима;
• нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
• при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

К сведению! Если воду заменить антифризом, то отпадёт необходимость в сливе теплоносителя, или в постоянном протапливании печки в холодное время года.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

3 способа монтажа водяного контура

Как сделать «пирог» водяного тёплого пола от печи в бане самому? Мы покажем, как всю работу можно осуществить разными способами.

В бетонную стяжку

Основание, имеющее стяжку из бетона — лучший вариант для бани, так как цементный раствор обладает повышенной влагостойкостью, и позволяет сделать качественный обогрев бани. Кроме того, этот способ даёт возможность экономить на материале и оборудовании.

Но при самостоятельной заливке стяжки, есть важное условие — это необходимо делать с соблюдением инструкции и технологического процесса.

К недостаткам данного метода относится сложность ремонта в случае поломки, и возможность использования конструкции только после полного высыхания раствора, на что потребуется около месяца.

Процесс заключается в следующих действиях:

1. Подготавливается основа — она должна быть ровная и чистая, если обнаружены существенные неровности, то можно сделать тонкую стяжку.

• Производится двойная гидроизоляция — бетонная поверхность покрывается горячим битумом, на него стелются листы рубероида внахлёст 10 см. Затем опять заливается битум и кладётся рубероид.

• Укладывается утеплитель — желательно жёсткий и влагонепроницаемый (ЭППС, пеноплекс), и толщиной не меньше 5 см. Обязательно, при размещении теплоизоляции нужно не забывать про сливной уклон.

• Монтируется арматурная сетка — к ней будет крепиться труба.

• Приклеивается демпферная лента по периметру, на стыке стен и пола — она компенсирует температурные расширения.

• Размещается нагревательный контур — фиксируется хомутами к сетке.

• Заливается стяжка — данные работы делаются после подсоединения системы и проверки её работоспособности. Обязательно заливку нужно делать при наличии давления в контуре. После застывания её можно стелить половое покрытие.

На полистирольные плиты

Плиты из полистирола — качественный материал, отлично сочетающий водяные полы с банным помещением. Их поверхность оснащена слоем фольги, которая способна отражать тепло, что обеспечивает хорошую теплоизоляцию. Кроме того, плиты имеют пазы, в которые удобно укладывать контур.

Монтажные работы по возведению водяного пола в бане от печи своими руками необходимо выполнять последовательно:

• очищение и выравнивание чернового пола;

• установка гидроизоляции — кладётся рубероид в два слоя;

• проклейка демпферной ленты по периметру;

• размещение теплоизоляционных матов с бобышками — лучше, если они будут иметь отражающую поверхность;

• монтаж водяного контура — он размещается согласно схеме в пазы между бобышками;

• подключение системы — проверка работоспособности и отсутствие течи;

• стяжка — лучше заливать бетон по установленным маячкам, поверхность должна быть с небольшим уклоном к стоку;

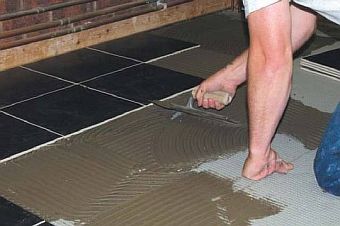

• монтаж полового покрытия — после полного затвердевания бетона стелется покрытие, и полом можно пользоваться.

Укладка по деревянному полу

Этот метод подходит, если основа не прочная, и не выдержит тяжести бетонно-цементной стяжки. Трубы кладутся прямо на черновое деревянное покрытие. Но данная конструкция менее эффективна, так как пол не соприкасается на прямую с контуром.

Однако он применяется часто при самостоятельном обустройстве тёплых полов, ведь бани, в основной своей массе — не имеют достаточную прочность.

Работы следует начинать с очистки чернового деревянного пола.

Затем укладывается полиэтиленовая плёнка, в качестве гидроизоляции, и монтируется демпферная лента.

Устанавливаются лаги на деревянный пол, они фиксируются на саморезы. Класть их необходимо поперёк основных досок.

 Следующий этап — теплоизоляция, для этого между лагами прокладывается утеплитель, и натягивается еще один слой пленки, для защиты от влаги.

Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль.

Укладываются трубы — они кладутся на фольгу или в профиль согласно схеме. Система подогрева подключается и проверяется её работоспособность.

Монтируется подложка для финишного покрытия из фанеры или листов ДСП.

Стелется половое покрытие, чаще используют плитку или дерево.

Данный способ, обустроить самому отопление бани от тёплого водяного пола — трудоёмкий процесс, но обойдётся дешевле.

Подключаем тёплый пол к печки

При самостоятельном запитывание водяного пола от банной печи необходимо сделать отдельную магистраль подогрева теплоносителя. Для этого, потребуется оборудовать теплообменник над топочным отсеком, или соорудить систему из труб, которой обвязать топку.

Смотрите видео

Кроме этого, чтобы обеспечить водяной пол нужным количеством теплоносителя, необходимо обустроить конструкцию дополнительным баком около печи.

Следует не забыть и про смесительный узел, в котором горячая вода будет смешиваться с отработанной, и поступать в контур с нужной температурой.

Чтобы остывшая вода из труб направлялась обратно в теплообменник для подогрева, производится подключение к системе насоса, который обеспечивает циркуляцию теплоносителя.

Водяной теплый пол в бане от печки: особенности

Перед тем как сделать теплый водяной пол в бане, тщательно изучите все преимущества системы с работой от дровяной печи. В первую очередь, этот способ не требует отдельного приобретения котла, но понадобится теплообменник. Например, бак из нержавеющей стали, от которого будет идти теплая сеть в предусмотренное помещение. Чтобы уже отработанная жидкость поступала обратно, нужно поставить насос средней мощности, иначе контур прекратит работу при расположении печи ниже уровня напольного покрытия. Трубы выбирайте с диаметром 16 мм, а не 24 по стандарту. И так как монтаж большой емкости в печке не удастся, многие покупают аккумуляторный бак, и от него проводят трубки непосредственно к теплообменнику.

Оборудование, необходимое для устройства водяного обогрева пола в бане

Помимо непосредственно печи, установка водяного теплого пола подразумевает приобретение и монтаж еще целого ряда устройств и элементов.

Таблица. Оборудование для устройства водяного обогрева пола в бане.

Теплообменник	Для устройства системы необходима емкость, в которой будет нагреваться вода (от сжигаемого в печи топлива). В этом качестве может использоваться металлический резервуар. От него идет разводка контуров по помещениям.
Насос	Если печь размещена на уровне пола или выше его, естественную циркуляцию воды по контурам создать не получится. Чтобы заставить воду двигаться, необходимо установить насос.
Аккумуляторный бак	Теплообменник большого объема установить вряд ли получится, поэтому понадобится аккумуляторная емкость. Иначе полностью обеспечить подогреваемый пол теплоносителем не получится. Дополнительный резервуар соединяется с системой посредством металлических труб. Исключить потери тепла получится, если на основании зафиксировать теплоизоляционный слой.

Для водяного теплого пола нужны дополнительные устройства и элементы

Схема укладки кабеля в основание теплого пола

Кабельный нагреватель в бане всегда закладывается «змейкой». С одной стороны, это упрощает монтаж, с другой – такая схема дает возможность выровнять нагрев теплого пола. В парилке или в моечной греющий провод заделывается в стяжку, в результате пол получается толстым, 50-70 мм толщиной.

Для комнаты отдыха или в предбаннике с деревянным полами укладку выполняют на стеклопластиковой или, в крайнем случае, металлической сетке с отражающей изоляцией из алюминиевой фольги.

В этом случае сетку укладывают на слой минеральной ваты, причем кабель не должен касаться теплоизоляции, иначе полимерная оболочка с греющим проводом может расплавиться. По тем же причинам нельзя подшивать провод к деревянным деталям пола.

Для подогрева может использоваться двухжильный кабель, в этом случае торец провода просто закрывается контактной заглушкой. Для одножильных систем дополнительно потребуется проложить провод «массы» и заземления. В обоих случаях между витками встраивается датчик температуры системы терморегулирования.

Установка коллектора для тёплого водяного пола

Следующий этап монтажа «экзотического» пола начали после того, как поставили сруб под крышу. И заключался он в установке теплового узла. «Для чего он нужен?» — спросите Вы. Здесь всё просто. Если температура в теплоцентрали будет 70-80 градусов, то ходить по такому полу придётся в японских гэта или французских сабо, босиком никак не получится. А этот аппарат выдаёт нужную и комфортную для ног температуру.

Цена на коллектор водяного пола приличная, но оно того стоит: здесь всевозможные защиты, предусмотрен насос и вообще много всяких наворотов. Вам остаётся только выставить нужный температурный режим, одним словом, очень удобно. На летний период можно всё отключить.

Установив этот «умный блок», начали подключение тёплого пола к центральному отоплению. Врезались в систему металлической трубой сечением 32 мм. Все трубы, которые идут по улице утеплили минеральной ватой. Теплопотерь до бани на открытых участках улицы практически нет.

Как сделать систему обогрева своими руками?

Подготовка поверхности

Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:

1. Между стен фундамента удаляют грунт, утрамбовывают поверхность.
2. Перед этим закладывают канализационные трубы для сточных вод.
3. Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
4. К водостоку делают небольшой уклон.
5. После выполнения этих действий проверяют ровность и угол наклона поверхности. Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. На выбор:

• войлок;
• стекловата;
• керамзит;
• пенопласт.

Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.

Понадобятся:

• рубероид;
• жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
• арматурная сетка;
• демпферная лента;
• хомуты для крепления сетки;
• маячки;
• саморезы;
• молоток и другие инструменты для монтажа.

Способы монтажа нагревательного контура

1. На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента. ВниманиеДемпферная лента должна хорошо прилегать к основанию по всему его периметру.

   Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения.

   Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами. После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.

2. Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками.

   При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.

3. Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок.

   Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги.

   Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.

   СоветПодложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.

Особенности монтажа

Он практически одинаков, но для каждого отдельного вида имеются свои нюансы. Первоначально необходимо подготовить колодец-приямок, который будет служить для стока воды.

В одной из наружных стен бани вывести трубу, конец которой будет выходить в коллектор, дренажную канаву или другое место слива. Стенки организованного колодца нужно крепить, чтобы их не размыло.

Выровнять земляной пол и создать на нем песчано-гравийную подушку толщиной 15 см, ее нужно выровнять и постараться плотнее утрамбовать. Сверху залить бетонную стяжку толщиной 7 сантиметров, а затем дождаться остывания.

Уложить гидроизоляцию, на нее утеплитель, затем теплоотражающую пленку. Затем процесс монтажа несколько отличается.

Для электрического типа

Укладка теплоносителя начинается от терморегулятора.

Электрические рулоны укладываются от дальней стены к ближней.

Для экономии материала и будущего расхода ресурса необходимо предварительно пометить те места, где будут установлены шкафы для переодевания или другая массивная мебель и обойти ее.

Когда раскатанный рулон достигнет противоположной стены, его нужно аккуратно обрезать, не доходя нескольких сантиметров. Затем проводиться кладка следующей отопительной ленты параллельно предыдущей, как можно ближе от нее.

После монтажа теплоносителя проверяется его работа, кабель подключается к сети, если все работает исправно и нормально нагревается, то можно переходить к укладке отделочного покрытия.

Для инфракрасного типа

Пленочная модель электрических систем представляет собой плотный целлофан, внутри него расположены медные проводки, а сверху материала находятся графитные полосы. Последние под воздействием электричества создают инфракрасное излучение, которое нагревает не воздух, а напольное покрытие.

Также имеется вариант такой системы обогрева как пластиковые маты, под которые не нужно готовить бетонную стяжку, они быстро монтируются и нагреваются. Инфракрасные маты лучше располагать на свободной от мебели площади, они должны устилать собой не менее 70% пола.

Желательно заранее определиться с расположением матов, сделать бумажный эскиз, на котором также схематично расположить мебель, чтобы обойти ее.

Основание под термопленку не должно иметь сильных перепадов, допустим уклон в 1 см на 1 погонный метр, чтобы тепло не уходило в пол, его устилают термоизоляционной подложкой.

Разрезать нагревательную пленку можно только в обозначенных местах, которые на ней выделены пунктирной линией, если начать это делать по диагонали, то она будет безвозвратно испорчена.

Укладывая маты на пол нужно отступать от стен на 10 см. Они укладываются стык в стык, между ними соблюдается зазор в 5 мм. Места разрезов предварительно изолируют битумной изоляцией.

Когда все инфракрасные маты будут уложены, переходят к установке терморегулятора, а затем производится проверка работоспособности «теплого» пола и всех его витков.

Специфика сооружения водяного пола

Вначале применяется теплоизолирующая подложка: с пола бани убирается весь мусор и раскладывается теплоизоляционный слой. Он состоит из полос, которые скрепляются между собой теплоотражающим скотчем.

Затем составляется схема раскладки труб, для упрощения задания можно воспользоваться тетрадным листком в клетку.

Предпочтительнее выбирать схему «спираль», при ней помещение будет нагреваться равномерно.

На пол набиваются клипсы для крепежа труб, затем укладываются сами сантехнические элементы и соединяются между собой, на выходе их подключают к котлу. Между стенами и трубами нужно выдержать расстояние в 20 см.

Рекомендации по заливке стяжки

Бетонное основание под отделочный материал выполняется с учетом варианта обустройства «теплого» пола» и специфики помещения, в котором может быть влажно.

Если это электрополы, то в раствор для создания стяжки над ними добавляют пластификатор. Когда произведут фиксацию инфракрасных матов, на них выливается раствор, а затем выжидают его застывания.

Высохшую стяжку шлифуют, а затем на нее укладывают отделочный материал.

Стоит отметить, что стяжку выполняют уже после проведения в помещении всех черновых работ.

Черновая стяжка под водяной пол обязательно должна проводиться по маячкам.

Стены от пола нужно шпаклевать примерно на 15 см, это поможет вмонтировать демпферную ленту. Самым высоким утепляющим слоем обладает керамзитобетонная стяжка.

Вначале, как и для электрического пола укладывается утепляющий слой с помощью клеевого состава, а затем поверхность армируют, используя специальную сетку. Она укладывается на пятаки, которые разделяют ее от утеплителя примерно на 4 см.

После размещения труб заливают чистовой пол раствором с пластификатором и мелкими фракциями щебня. Можно также воспользоваться нивелирующими смесями.

После всех проведенных работ по созданию стяжки необходимо выждать хотя бы 28 дней, чтобы она хорошо затвердела.

Если использовать самовыравнивающую смесь, то она высохнет быстрее.
