Элементы тепловой машины

Конструкции тепловых машин отличаются разнообразием. Однако, из каких бы частей двигатель не состоял, он всегда содержит рабочее тело, холодильник и нагреватель (рис. 1).

Рис. 1. Любой тепловой двигатель всегда содержит три ключевых элемента

Например, в двигателе внутреннего сгорания рабочим телом будут пары топлива и воздух.

В двигателе внутреннего сгорания роль нагревателя совместно выполняют свеча и поршень. Однако, поршень выполняет функции нагревателя только тогда, когда он сжимает газ. А свеча зажигает сжатый газ с помощью искры и вызывает горение топлива.

Чтобы передать остатки тепловой энергии атмосфере, двигатели с воздушным охлаждением имеют специальные ребристые поверхности на наружной части цилиндров.

А двигатели, в которых используется жидкостное (водяное) охлаждение, содержат насос, прокачивающий жидкость в специальных полостях двигателя и радиатор с вентилятором. Жидкость интенсивно охлаждается в радиаторе, а вентилятор обеспечивает обдув, чтобы ускорить охлаждение. Температура охлаждающей жидкости всегда выше температуры окружающего воздуха.

Тепловой насос

При отоплении помещений электрообогревателями энергетически выгоднее использовать тепловой насос, а не просто нагреваемую током спираль. Насос дополнительно будет передавать в помещение количество теплоты Q2 из окружающего воздуха. Однако это не делают из-за дороговизны холодильной установки по сравнению с обычной электрической печкой или камином.

При использовании теплового насоса практический интерес представляет количество теплоты Q1, получаемое нагреваемым телом, а не количество теплоты Q2, отдаваемое холодному телу. Поэтому характеристикой теплового насоса является так называемый отопительный коэффициент

Для идеальной машины, учитывая соотношения (5.12.6) и (5.12.2), будем иметь

где Т1 — абсолютная температура нагреваемого помещения, а Т2 — абсолютная температура атмосферного воздуха. Таким образом, отопительный коэффициент всегда больше единицы. Для реальных устройств при температуре окружающей среды t2 = 0°С и температуре помещения t1 = 25 °С εот ≈ 12. В помещение передается количество теплоты, почти в 12 раз превышающее количество затраченной электроэнергии.

Изобретение тепловой машины

Первым изобретателем машины, использующей тепло, стал Сади Карно. Он разработал идеальную машину, в которой рабочим телом выступал идеальный газ. Кроме того, ученому удалось определить показатель КПД для такого устройства, используя значения температуры холодильника и нагревателя.

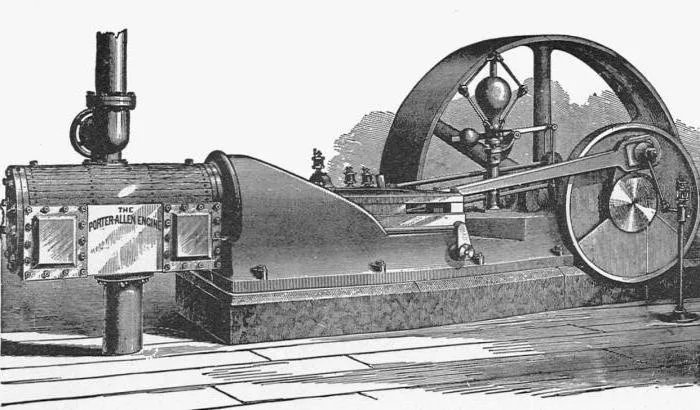

Изобретение тепловой машины - фотография 8

Карно удалось определить зависимость между реальной тепловой машиной, функционирующей на основе нагревателя, и холодильником, в качестве которого выступает воздух или конденсатор. Благодаря математической формуле, предложенной Карно для его первой идеальной тепловой машины, определяется максимальное значение КПД. Между температурой нагревателя и холодильника существует прямая связь.

Для того чтобы машина полноценно функционировала, значение температуры не должно быть меньше ее показателя в окружающем воздухе. При желании можно повышать температуру нагревателя, не забывая о том, что у каждого твердого тела есть определенная жаропрочность. По мере нагревания оно теряет свою упругость, а при достижении температуры плавления просто плавится.

Двигатель внутреннего сгорания - изображение 9

Благодаря инновациям, которые достигнуты в современной инженерной промышленности, происходит постепенное повышение КПД теплового двигателя. Например, снижается трение между его отдельными частями, устраняются потери, возникающие из-за неполного сгорания топлива.

Устройства внешнего и внутреннего сгорания

По принципу организации процесса сгорания топлива тепловые машины разделяются на два типа — внешнего и внутреннего сгорания. В первом варианте топливо сгорает снаружи, в специальной камере или топке, размещенных на удаленном расстоянии от основной части двигателя, создающего работу или обеспечивающего движение вала. В качестве примера можно привести паровой двигатель паровоза.

Уголь подается в топку котла, который нагревает воду, превращая ее в пар, поступающий в стальной цилиндр. В нем пар под большим давлением перемещает плотно прилегающий поршень. Движущийся поршень приводит в действие агрегат, к которому он прикреплен, благодаря чему движется локомотив.

В устройствах внутреннего сгорания топливо горит внутри его камеры. Например, в автомобильном двигателе устроено от четырех до шести отдельных цилиндров, внутри которых бензин сгорает, выделяя тепловую энергию. Цилиндры «работают» попеременно, чтобы обеспечить стабильную мощность двигателя, приводящего в движение колеса автомобиля.

Двигатели внутреннего сгорания, как правило, гораздо более эффективны, чем двигатели внешнего, потому что не теряется энергия, передаваемая теплом, полученным в цилиндре, все процессы протекают в одном корпусе.

Какие функции выполняет каждый элемент

От нагревателя рабочее тело — газ, или пар, получает запас тепловой энергии (рис. 2). Затем, полученная энергия делится на две, как правило, неравные части. За счет одной части совершается работа.

Рис. 2. Функции ключевых элементов тепловых машин

А оставшаяся часть передается холодильнику (например, атмосфере) и рассеивается окружающей средой.

Роль холодильника в тепловом двигателе

Совершая работу, рабочее тело – расширяющийся газ, охлаждается. Температура (T_{x}), до которой газ охладился, называется температурой холодильника.

Так как газ, расширяясь, охлаждается, а при охлаждении энергию нужно куда-то девать, то никакая тепловая машина без холодильника работать не сможет. Чтобы функционировать, тепловая машина обязательно должна отдавать часть тепловой энергии холодильнику.

Обычно температура (T_{x}) немного выше температуры окружающей среды. Но если речь идет о паровых машинах, оснащенных специальным приспособлением для конденсации отработанного пара и его охлаждения – конденсатором, то (T_{x}) может быть несколько ниже температуры окружающей атмосферы (рис. 3).

Рис. 3. Если холодильником служит атмосфера, то температура холодильника выше атмосферной, а если – конденсатор, то температура холодильника ниже температуры окружающей среды

Примечание: Паровой конденсатор применяется только в конструкциях паровых двигателей.

Двигатель внутреннего сгорания

Он представляет собой тепловую машину, где в виде рабочего тела применяют высокотемпературные газы, получаемые в процессе сгорания разного вида топлива внутри камеры. Выделяют четыре такта в работе автомобильного двигателя. Среди составных его частей назовем впускной и выпускной клапаны, камеру сгорания, поршень, цилиндр, свечу, шатун, а также маховик.

Заключение - фото 10

На первом этапе наблюдается плавное передвижение клапана вниз, процесс происходит благодаря заполнению камеры рабочей смесью. В конце первого такта впускной клапан закрывается. Далее поршень передвигается вверх, при этом происходит сжатие рабочей смеси. Появление искры в свече приводит к воспламенению горючей смеси. Давление, которое оказывают пары воздуха и бензина на поршень, приводят к его самопроизвольному движению вниз, поэтому такт называют «рабочим ходом». В движение приводится коленчатый вал. На четвертом этапе открывается выпускной клапан, происходит выталкивание в атмосферу отработанных газов.

Потери мощности — куда и почему

  • топливная эффективность – топливо сгорает не полностью, небольшая его часть просто вылетает в выхлопную трубу. На этом этапе теряется 25%;
  • тепловая – двигатель греет не только себя, но и другие его элементы. Для получения тепла требуется энергия, это и есть потери. На них тратится еще 35%;
  • механические – во время движения механизмов возникает трение. Конечно, смазки ослабляют его действие, однако полностью победить его пока не удалось. Это еще 20%.

На выходе получаем, что кпд двигателя составляет всего 20-25%. Фактически, если автомобиль расходует 10 л бензина на 100км, то на работу уйдет всего 2 л, остальное составляют потери.

Пути изменения КПД

Проводя сравнение идеальных и реальных тепловых двигателей, стоит отметить, что температура холодильника последних не может быть любой. Обычно холодильником считают атмосферу. Принять температуру атмосферы можно только в приближенных расчетах. Опыт показывает, что температура охладителя равна температуре отработанных в двигателях газов, как это происходит в двигателях внутреннего сгорания (сокращенно ДВС).

ДВС — наиболее распространенная в нашем мире тепловая машина. КПД тепловой машины в этом случае зависит от температуры, созданной сгорающим топливом. Существенным отличием ДВС от паровых машин является слияние функций нагревателя и рабочего тела устройства в воздушно-топливной смеси. Сгорая, смесь создает давление на подвижные части двигателя.

Повышения температуры рабочих газов достигают, существенно меняя свойства топлива. К сожалению, неограниченно это делать невозможно. Любой материал, из которого изготовлена камера сгорания двигателя, имеет свою температуру плавления. Теплостойкость таких материалов — основная характеристика двигателя, а также возможность существенно повлиять на КПД.

Идеальная тепловая машина: цикл Карно

Давайте еще чуть-чуть пофантазируем: какая она — идеальная тепловая машина. Кажется, что это та, у которой КПД равен 100%.

На самом деле понятие «идеальная тепловая машина» уже существует. Это тепловая машина, у которой в качестве рабочего тела взят идеальный газ. Такая тепловая машина работает по циклу Карно. Зависимость давления от объема в этом цикле выглядит следующим образом

тепловая машина по циклу Карно

А КПД для цикла Карно можно найти через температуры нагревателя и холодильника.

КПД цикла Карно

η = Tнагревателя — Tхолодильника /Tнагревателя *100%

η — коэффициент полезного действия [%]

Tнагревателя — температура нагревателя[Дж]

Tхолодильника — температура холодильника [Дж]

Тепловые двигатели и охрана окружающей среды

Тепловые двигатели наносят серьёзный ущерб окружающей среде. Их повсеместное использование приводит к целому ряду негативных эффектов.

• Рассеяние в атмосферу огромного количества тепловой энергии приводит к повышению температуры на планете. Потепление климата грозит обернуться таянием ледников и катастрофическими бедствиями.
• К потеплению климата ведёт также накопление в атмосфере углекислого газа, который замедляет уход теплового излучения Земли в космос (парниковый эффект).
• Из-за высокой концентрации продуктов сгорания топлива ухудшается экологическая ситуация.

Это — проблемы в масштабе всей цивилизации. Для борьбы с вредными последствиями работы тепловых двигателей следует повышать их КПД, снижать выбросы токсичных веществ, разрабатывать новые виды топлива и экономно расходовать энергию.

Что мы узнали?

Итак, мы узнали что такое КПД двигателя. Величина КПД любого теплового двигателя всегда меньше 100 процентов. Чем больше разность температур нагревателя T1 и холодильника Т2, тем больше КПД.

Какие реальные КПД у разных типов двигателей

Из приведенных примеров видно, что самые большие значения КПД (40-50%) имеют двигатели внутреннего сгорания (в дизельном варианте исполнения) и реактивные двигатели на жидком топливе.

Рис. 3. КПД реальных тепловых двигателей:.

Холодильные машины

Житейский опыт и физические эксперименты говорят нам о том, что в процессе теплообмена теплота передаётся от более нагретого тела к менее нагретому, но не наоборот. Никогда не наблюдаются процессы, в которых за счёт теплообмена энергия самопроизвольно переходит от холодного тела к горячему, в результате чего холодное тело ещё больше остывало бы, а горячее тело — ещё больше нагревалось.

Рис. 3. Холодильная машина

Ключевое слово здесь — «самопроизвольно». Если использовать внешний источник энергии, то осуществить процесс передачи тепла от холодного тела к горячему оказывается вполне возможным. Это и делают холодильные
машины.

По сравнению с тепловым двигателем процессы в холодильной машине имеют противоположное направление (рис. 3).

Рабочее тело холодильной машины называют также хладагентом. Мы для простоты будем считать его газом, который поглощает теплоту при расширении и отдаёт при сжатии (в реальных холодильных установках хладагент — это летучий раствор с низкой температурой кипения, который забирает теплоту в процессе испарения и отдаёт при конденсации).

Холодильник в холодильной машине — это тело, от которого отводится теплота. Холодильник передаёт рабочему телу (газу) количество теплоты Q_2
, в результате чего газ расширяется.

В ходе сжатия газ отдаёт теплоту Q_1 более нагретому телу — нагревателю. Чтобы такая теплопередача осуществлялась, надо сжимать газ при более высоких температурах, чем были при расширении. Это возможно лишь за счёт работы {A}, совершаемой внешним источником (например, электродвигателем (в реальных холодильных агрегатах электродвигатель создаёт в испарителе низкое давление, в результате чего хладагент вскипает и забирает тепло; наоборот, в конденсаторе электродвигатель создаёт высокое давление, под которым хладагент конденсируется и отдаёт тепло)). Поэтому количество теплоты, передаваемое нагревателю, оказывается больше количества теплоты, забираемого от холодильника, как раз на величину {A}:

Q_1 = Q_2 + {A}

Таким образом, на pV-диаграмме рабочий цикл холодильной машины идёт против часовой стрелки. Площадь цикла — это работа {A}, совершаемая внешним источником (рис. 4).

Рис. 4. Цикл холодильной машины

Основное назначение холодильной машины — охлаждение некоторого резервуара (например, морозильной камеры). В таком случае данный резервуар играет роль холодильника, а нагревателем служит окружающая среда — в неё рассеивается отводимое от резервуара тепло.

Показателем эффективности работы холодильной машины является холодильный коэффициент, равный отношению отведённого от холодильника тепла к работе внешнего источника:

alpha = frac{displaystyle Q_2}{displaystyle {A}

Холодильный коэффициент может быть и больше единицы. В реальных холодильниках он принимает значения приблизительно от 1 до 3.

Имеется ещё одно интересное применение: холодильная машина может работать как тепловой насос. Тогда её назначение — нагревание некоторого резервуара (например, обогрев помещения) за счёт тепла, отводимого от окружающей среды. В данном случае этот резервуар будет нагревателем, а окружающая среда — холодильником.

Показателем эффективности работы теплового насоса служит отопительный коэффициент, равный отношению количества теплоты, переданного обогреваемому резервуару, к работе внешнего источника:

beta = frac{displaystyle Q_1}{displaystyle {A}

Значения отопительного коэффициента реальных тепловых насосов находятся обычно в диапазоне от 3 до 5.

Реальные КПД у современных машин

На практике невозможно полностью преобразовать тепло в механическую энергию. Эффективность даже самых совершенных тепловых машин довольно низкая, обычно ниже 50%, а зачастую намного ниже. Тепловая эффективность различных машин, разработанных и используемых сегодня:

  1. В середине XX века типичный паровоз имел КПД около 6%. Это означает, что на каждые 100 МДж сгоревшего угля вырабатывается только 6 МДж механической энергии.
  2. Бензиновый автомобиль работает с КПД равным 25%. Около 75% отбрасывается в виде отработанного тепла.
  3. Класс дизельных автомобилей работает на 35%, поэтому такие модификации более эффективны.
  4. Судовые дизельные двигатели имеют КПД, превышающий 50%.
  5. Современные атомные электростанции имеют КПД порядка 33%, поэтому для выработки 1000 МВт электроэнергии требуется затратить 3000 МВт тепловой энергии, получаемой в результате деления ядер урана. Следующий путь увеличения КПД — это повышение параметров перегретого пара в парогенераторах, что требует увеличения давления внутри котлов и ограничено возможностями металлургии. Современные возможности технологии позволяют получать перегретый пар высокого давления температурой 500−560 С.
  6. Угольные тепловые станции ТЭС с аналогичными параметрами перегретого пара с многоступенчатым подогревом на турбогенераторе могут достигать КПД 48%.

Человечество с момента изобретения паровой машины Джеймсом Уаттом в 1769 году борется за каждый дополнительный процент КПД.

Самое большее что удалось достигнуть — это современные газотурбинные установки с комбинированным циклом из двух циклов Брайтона и Ренкина, с максимальным КПД тепловой машины порядка 55%, в отличие от одного парового цикла на ТЭЦ, которая ограничена КПД 35−48%.

На какие части делится энергия нагревателя

Мы выяснили, что за счет одной части энергии газ совершает работу. Вторая часть полученной от нагревателя энергии передается холодильнику, который затем рассеивает ее в окружающее пространство (рис. 4).

Эта теплота выбрасывается в атмосферу вместе с отработанным паром, или сгоревшими выхлопными газами турбин и двигателей внутреннего сгорания – то есть, теряется безвозвратно. Главное то, что никакой газ не превращает свою внутреннюю энергию в работу полностью. Часть энергии неизбежно будет утеряна.

На полезную работу тратится только часть полученной энергии.

Рис. 4. Энергия нагревателя частично расходуется на совершение работы, оставшаяся часть теряется в окружающую среду

Посмотрев на рисунок 4, легко составить связь между энергией нагревателя, работой и энергией холодильника.

[large boxed{ Q_{H} = Q_{X} + A }]

(large Q_{H} left(text{Дж} right) ) – тепловая энергия, полученная от нагревателя;

(large Q_{X} left(text{Дж} right) ) – тепловая энергия, переданная холодильнику;

(large A left(text{Дж} right) ) – работа, которую совершил расширяющийся газ (пар);

Так как часть энергии теряется, работа всегда будет меньше полученной энергии. Работу и энергию измеряют в джоулях. Работа – это затраченная энергия, то есть, разница между конечной и начальной энергией.

[large boxed{ Q_{H} — left| Q_{X} right| = A }]

Примечание: Полученная энергия берется со знаком «плюс», а утерянная – со знаком «минус». Нам уже известно, что энергия (Q_{X}), переданная холодильнику и утерянная, будет отрицательной. Запишем ее по модулю, чтобы не учитывать в формуле ее знак.

Формулы коэффициента полезного действия

Мы уже выяснили, что работа газа всегда меньше полученной теплоты. Чтобы ответить на вопрос, какую часть от полученной теплоты будет составлять работа, составим дробь:

[large frac{A}{Q_{H}}]

(large A left(text{Дж} right) ) – работа газа;

Эту дробь обозначают греческой буквой «эта» (eta) и называют коэффициентом полезного действия (КПД). Так как этот коэффициент дает понятие о том, как соотносятся работа, совершенная газом и, полученная им тепловая энергия.

[large boxed{eta = frac{A}{Q_{H}} }]

Числитель этой дроби всегда меньше знаменателя, математики такие дроби называют правильными. Если КПД теплового двигателя описывается правильной дробью, значит, он не может превышать единицу (рис. 5).

Рис. 5. КПД отвечает на вопрос: какая часть полученной энергии тратится на полезную работу

КПД теплового двигателя не превышает единицу, так как описывается правильной дробью.

Если подставить в числитель выражение для работы, получим развернутое выражение для вычисления КПД:

[large boxed{ eta = frac{ Q_{H} — left| Q_{X} right|}{Q_{H}} }]

Правая часть уравнения – это две дроби, имеющие одинаковые знаменатели. Если записать правую часть в виде отдельных дробей, то можно получить такое соотношение:

[large frac{ Q_{H} — left| Q_{X} right|}{Q_{H}} = frac{Q_{H}}{Q_{H}} — frac{left| Q_{X} right|}{Q_{H}} = 1 — frac{left| Q_{X} right|}{Q_{H}} ]

Подставим его в выражение для КПД и получим еще одну формулу:

[large boxed{ eta = 1 — frac{left| Q_{X} right|}{Q_{H}} }]

Анализируем эффективность работы персонала

Для эффективного управления персоналом и увеличения объемов производства постоянно проводятся ежедневные, еженедельные, ежемесячные, квартальные и годовые отчеты по их производительности и эффективности работы.
Учитываются не только показатели по работе одного сотрудника, но и целых отделов и проводятся сравнения в том или ином направлении деятельности предприятия, что прямо влияют на показатели годовой выработки и соответственно от этого зависит получение запланированной прибыли. Все вышеперечисленные факторы и показатели, что применяются для расчета производительности персонала, тесно связаны между собой и характеризуют общий результат деятельности компании.

При проведении анализа производительности труда персонала учитывается удельный вес отдельных видов продукции в общей производительности. Здесь проводятся расчеты для продукции с высокими затратами трудовых ресурсов и более низкими, по необходимости рассчитывают среднее значение.

Анализируют не только показатели по производительности и проводят их сравнение, и оптимизацию, но и обозначают соответствующие резервы компании для уменьшения общей трудоемкости на изготовление продукции как по конкретным видам, так и по предприятию в целом.

Самым из простых способов по контролю и управлению производительностью труда персоналом является выполнение плановых показателей (или соответственно их недовыполнение или перевыполнение).

Основными целями анализа являются следующие:

  • напряженность плана по производительности работы персонала, определение степени;
  • выявление факторов, что влияют на показатели эффективности работы сотрудников;
  • сравнение соответствующих показателей;
  • внедрение и оптимизация предприятий, направленных на увеличение производительности работников организаций.

Планы по производительности в основном анализируют по таким показателям, как плановые и фактические показатели, а уже исходя из результатов отклонений (в меньшую или большей сторону) внедряются соответствующие методы и мероприятия.

Какой максимальный КПД может иметь тепловой двигатель

Талантливый французский ученый и инженер Сади Карно в 1824 году придумал идеальную тепловую машину. В качестве рабочего тела в ней выступал идеальный газ. А сосуд, в который заключен газ, обернут теплоизоляцией, которую можно мысленно снять, когда возникнет такая необходимость.

Проведя мысленный эксперимент, Карно рассчитал, какую часть полученной энергии можно превратить в полезную работу при идеальных условиях. Другими словами, он рассчитал, какой максимально возможный КПД может иметь идеальный тепловой двигатель.

Для КПД идеального двигателя он получил такую формулу:

[large boxed{ eta = frac{ T_{H} — T_{X}}{T_{H}} = 1 — frac{T_{X}}{T_{H}} }]

(large T_{H} left(Kright) ) – температура нагревателя в градусах Кельвина;

(large T_{X} left(Kright) ) – температура холодильника в градусах Кельвина;

Из формулы следует:

Чем больше различаются температуры нагревателя и холодильника, тем выше будет КПД.

Если температура нагревателя сравняется с температурой холодильника, то полезной работы машина не совершит (large eta = 0 ).

Максимальный КПД даже для идеального теплового двигателя всегда меньше единицы.

Температура холодильника не может равняться абсолютному нулю, так как достигнуть абсолютного нуля температуры не получается.

Примечание: В идеальном двигателе нет потерь энергии, так как полностью отсутствует трение между его движущимися частями. В реальных двигателях трение есть, поэтому КПД реальных двигателей всегда ниже, чем КПД идеального двигателя.

КПД реальных тепловых двигателей

КПД лучших образцов реальных двигателей, выпускаемых мировой промышленностью:

  • паровых машин — менее 10 процентов.
  • большинства двигателей внутреннего сгорания – до 30 процентов.
  • газовых турбин — примерно 40 процентов.
  • двигателя внутреннего сгорания Дизеля – около 44 процентов.

В настоящее время инженеры и ученые-физики работают над тем, чтобы в реальных двигателях уменьшить трение и потери тепловой энергии. Чтобы повысить давление в цилиндре, применяют дополнительные компрессоры и турбины. Это дает выигрыш еще в несколько процентов полезности, однако, сокращает срок службы таких двигателей.

Так называемые «атмосферники» — атмосферные двигатели внутреннего сгорания, в которых не применяются дополнительные турбины и компрессоры, повышающие рабочее давление в цилиндрах, могут без капитального ремонта прослужить на автомобилях весьма длительное время.

Некоторые автомобили, оснащенные особо удачными конструкциями двигателей, успевали без капитального ремонта двигателя проехать до 1 миллиона километров. Из-за этого, такие конструкции двигателей получили в народе название «миллионники». К сожалению, ныне выпуск подобных двигателей резко сокращен, из экономических соображений.

Анализ теплового цикла

Тепловой цикл включает в себя четыре термодинамических базовых процесса. Вначале происходит преобразование состояния рабочего тела, а затем, возвращение его в исходное состояние: сжатие, получение тепла, расширение и отвод тепла.

Каждый из этих процессов осуществляется по следующей схеме, которая определяет условия реализации цикла:

  1. Изотермический — работа выполняется при постоянной температуре.
  2. Изобарический — рабочий цикл реализуется при постоянном давлении.
  3. Изометрический — тепловой процесс протекает при постоянном объеме
  4. Адиабатический — цикл осуществляется при постоянной энтропии.

Для того чтобы процесс был максимально приближен к обратимому, есть два способа перемещения поршня: изотермический — это означает, что тепло постепенно поступает или выходит из резервуара при температуре, бесконечно отличающейся от температуры газа в поршне, и адиабатический, при котором теплообмен вообще не происходит, газ действует, как пружина.

Таким образом, когда подводится тепло и газ расширяется, температура газа должна оставаться такой же, как и у источника тепла, при этом газ расширяется изотермически. Точно так же позже он будет сжиматься в цикле изотермически, с выделением тепла.

Чтобы выяснить эффективность, нужно проследить за полным циклом двигателя, выяснить, сколько он работает, сколько тепла забирается из топлива и сколько энергии теряется при подготовке к следующему циклу.

Характеристики теплового цикла, связанного с тепловым двигателем, обычно описываются с помощью двух диаграмм изменения состояния: диаграммы PV, показывающей соотношение давление-объем, и диаграммы TS, демонстрирующей пару температура-энтропия.

Для постоянной массы газа работа теплового двигателя представляет собой повторяющийся цикл, и его PV-диаграмма будет выглядеть замкнутой фигурой.

КПД в механике

Главный секрет заключается в том, что эта формула подойдет для всех видов КПД.

Запоминаем!КПД не может быть больше 100%. В реальной жизни и 100 не встречается, но больше сотни даже в задачах нет. Это значит, что если в задаче получается значение больше 100%, то мы в ответ пишем 100. И никак иначе.

КПД

η = (Aполезная/Aзатраченная) * 100%

η — коэффициент полезного действия [%]

Aполезная — полезная работа [Дж]

Aзатраченная — затраченная работа [Дж]

Дальше мы просто заменяем полезную и затраченную работы на те величины, которые ими являются.

Давайте разберемся на примере задачи.

Задача

Чтобы вкатить санки массой 4 кг в горку длиной 12 метров, мальчик приложил силу в 15 Н. Высота горки равна 2 м. Найти КПД этого процесса. Ускорение свободного падения принять равным g ≃9,8 м/с^2

Запишем формулу КПД.

η = (Aполезная/Aзатраченная) * 100%

Теперь задаем два главных вопроса:

Ради чего все это затеяли?

Чтобы санки в горку поднять — то есть ради приобретения телом потенциальной энергии. Значит в данном процессе полезная работа равна потенциальной энергии санок.

Потенциальная энергия

Еп = mgh

Еп — потенциальная энергия [Дж]

m — масса тела [кг]

g — ускорение свободного падения [м/с^2]

h — высота [м]

На планете Земля g ≃9,8 м/с^2

За счет чего процесс происходит?

За счет мальчика, он же тянет санки. Значит затраченная работа равна механической работе

Механическая работа

А = FS

A — механическая работа [Дж]

F — приложенная сила [Н]

S — путь [м]

Заменим формуле КПД полезную работу на потенциальную энергию, а затраченную — на механическую работу:

η = Eп/A * 100% = mgh/FS * 100%

Подставим значения:

η = 4*9,8*2/15*12 * 100% = 78,4/180 * 100% ≃ 43,6 %

Ответ: КПД процесса приблизительно равен 43,6 %

Причины неэффективности

Нужно понимать — все существующие тепловые двигатели работают хуже, чем агрегат Карно, имеющий η = 1, что называют КПД теплового двигателя Карно. В этом смысле любая тепловая машина на практике является неэффективной, что можно объяснить тремя причинами:

  1. Необратимость процессов. Согласно принципу Карно, ни одно устройство не может быть более эффективным, чем теоретический цикл Карно, при условии работы в режиме с одинаковыми высокотемпературными и низкотемпературными источниками.
  2. Наличие трения и тепловых потерь. В реальных термодинамических системах общая неэффективность реального цикла обусловлена потерями отдельных компонентов. В устройствах, таких как турбины, насосы и компрессоры, механическое трение, тепловые потери и потери в процессе сгорания определяют общий размер потерь и снижения эффективности.
  3. Несовершенство технологического процесса. Это существенный источник неэффективности, он возникает из-за вынужденного компромисса, который принимают инженеры при проектировании реального двигателя. Он должны учитывать стоимость и другие факторы при разработке и эксплуатации машинах.

Чему равен КПД теплового двигателя

Для определения эффективности тепловых двигателей французский инженер-механик Сади Карно в 1824г. ввел понятие КПД теплового двигателя. Для обозначения КПД используется греческая буква η. Величина η вычисляется с помощью формулы КПД теплового двигателя:

$$η={Аover Q1}$$

Поскольку $ А =Q1 – Q2$, тогда

$η ={1 – Q2over Q1}$

Поскольку у всех двигателей часть тепла отдается холодильнику, то всегда η < 1 (меньше 100 процентов).

Как устроен тепловой двигатель

Любой тепловой двигатель состоит из трех основных частей:

В основе работы двигателя лежит циклический процесс.

Нагреватель с помощью, например, сгорания топливной смеси выделяет большое количество теплоты и передает ее рабочему телу.

Рабочее тело, например пар, газ или жидкость, при нагревании расширяется и совершает работу, к примеру, вращает турбину или перемещает поршень.

Холодильник нужен, чтобы вернуть рабочее тело в начальное состояние. Он поглощает часть энергии рабочего тела. Таким образом обеспечивается цикличность, и тепловой двигатель работает непрерывно.

Идеальный тепловой двигатель Карно

Модель двигателя Карно разработал французский физик С. Карно.

Рабочая часть двигателя Карно — поршень в заполненном газом цилиндре. Двигатель Карно — идеальная машина, она возможна только в теории. Поэтому в ней силы трения между поршнем и цилиндром и тепловые потери считаются равными нулю.

Механическая работа максимальна, если рабочее тело выполняет цикл, состоящий из двух изотерм и двух адиабат. При изотермическом расширении работа газа совершается за счет внутренней энергии нагревателя. При адиабатном процессе — за счет внутренней энергии расширяющегося газа. В этом цикле нет контакта тел с разной температурой, поэтому исключена теплопередача без совершения работы. Такой цикл называют циклом Карно.

Адиабатический процесс — это термодинамический процесс, происходящий без теплообмена с окружающей средой (Q=0).

Изотермический процесс — это термодинамический процесс, происходящий при постоянной температуре. Так как у идеального газа внутренняя энергия зависит только от температуры, то переданное газу количество тепла Q идет полностью на совершение работы A (Q=A).

Функционирует двигатель Карно следующим образом:

Чем больше разница между температурами нагревателя и холодильника, тем больше КПД двигателя Карно.

Расчет коэффициента полезного действия

Пусть нагреватель приобрел извне энергию, равную Q 1 . Рабочее тело совершило работу A, при этом энергия, отданная холодильнику, составила Q 2 .

Исходя из определения, рассчитаем величину КПД:

η= A / Q 1 . Учтем, что А = Q 1 — Q 2.

Отсюда КПД тепловой машины, формула которого имеет вид η= (Q 1 — Q 2)/ Q 1 = 1 — Q 2 / Q 1, позволяет сделать следующие выводы:

  • КПД не может превышать 1 (или 100%);
  • для максимального увеличения этой величины необходимо либо повышение энергии, полученной от нагревателя, либо уменьшение энергии, отданной холодильнику;
  • увеличения энергии нагревателя добиваются изменением качества топлива;
  • уменьшения энергии, отданной холодильнику, позволяют добиться конструктивные особенности двигателей.

Построение графика КПД теплового двигателя

Работа, которую производит рабочее тело, в циклическом процессе численно равна площади цикла на графике зависимости давления от объема. Если цикл проходит по часовой стрелке, работа численно равна со знаком «+», если против часовой, то со знаком «-».

Для построения такого графика необходимо:

Для цикла Карно график будет выглядеть следующим образом:


Некоторые факты

Итак, тепловые двигатели, принцип действия которых основывается на расширении рабочего тела, не способны отдавать для совершения работы всю внутреннюю энергию. В любом случае часть тепла будет передаваться атмосфере (холодильнику) вместе с отработанным паром либо выхлопными газами турбин или двигателей внутреннего сгорания.

Принцип работы теплового двигателя

Идеальная машина, модель которой разработал Карно, работает по обратимому циклу, состоящему из двух изотерм (1-2, 4-3) и двух адиабат (2-3, 4-1), изображенная на рисунке 1. В качестве рабочего тела выбран идеальный газ. Прохождение адиабатного процесса происходит без подвода и отвода тепла.

Принцип работы теплового двигателя

Рисунок 1

Участок 1-2 характеризуется сообщением рабочему телу от нагревателя с температурой Tn количества тепла Qn. При изотермическом процессе запись примет вид:

Qn=Tn(S2-S1) (6), где S1, S2 являются энтропиями в соответствующих точках цикла из рисунка 1.

Видно, что участок 3-4 характеризуется отдачей тепла холодильнику с температурой Tch идеальным газом, причем количество теплоты равняется получению газом теплоты -Qch, тогда:

-Qch=Tch(S1-S2) (7).

Выражение, записанное в скобках в (7), указывает на приращение энтропии процесса 3-4.
