Типы и принципы работы мангалов

Конструкция представляет собой открытое устройство или замкнутую систему, применяемую для разведения огня с целью термической обработки мясных, овощных, рыбных ингредиентов и последующего приготовления различных блюд.

Классический мангал содержит набор шампуров и пазы для из установки. Устройство имеет высокие показатели жаропрочности. Коптильня любого типа сохраняет геометрическую стабильность в условиях регулярного термического шока и длительного нагрева до экстремальных температур.

Конструкцией предусмотрены технологические отверстия небольшого диаметра, через которые проникает атмосферный воздух, необходимый для поддержания химической реакции горения. Модель, дизайн и размеры жаровни выбирают исходя из собственных потребностей и используемой заготовки.

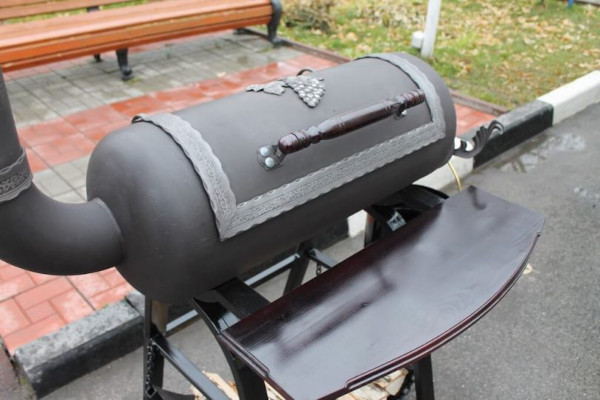

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Мангал из газового баллона с коптильней предназначен для применения на открытых пространствах – во дворе частного дома, на берегу водоема, лесной поляне.

Заводские модели комплектуются:

  • набором шампуров;
  • кочергой;
  • совком;
  • металлической щеткой и другими принадлежностями.

Изделие собственноручного изготовления рекомендуется оснастить аналогичными аксессуарами. Стандартно газовые баллоны имеют объем 5, 12, 27 или 50 л. Для изготовления импровизированной жаровни применяют преимущественно резервуары вместимостью 50 и 27 л.

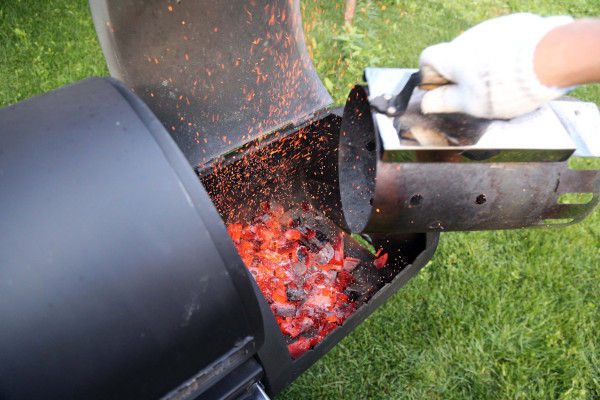

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Принцип работы устройства зависит от собственных потребностей. В изделии, предназначенном для горячего копчения, пламя и источник дыма располагают в непосредственной близости от обрабатываемого продукта.

Более низкое температурное воздействие обеспечивают расстоянием в 50-70 см. Это необходимо для процедуры холодного копчения. Температурный режим можно регулировать системой труб и заслонок. Ниже представлены типы жаровен, доступные для самостоятельного изготовления.

Мангал

Классический вариант представляет собой изделие прямоугольной формы. При самостоятельном изготовлении, учитывая круглое сечение газового баллона, устройству можно придать обтекаемую геометрическую конфигурацию.

Стенки импровизированной жаровни из термостойкого металла предназначены для раскладки шампуров, на которые нанизывают:

  • куски мяса;
  • птицу;
  • сосиски;
  • ломти овощей;
  • грибы или другие продукты, предназначенные для термической обработки.

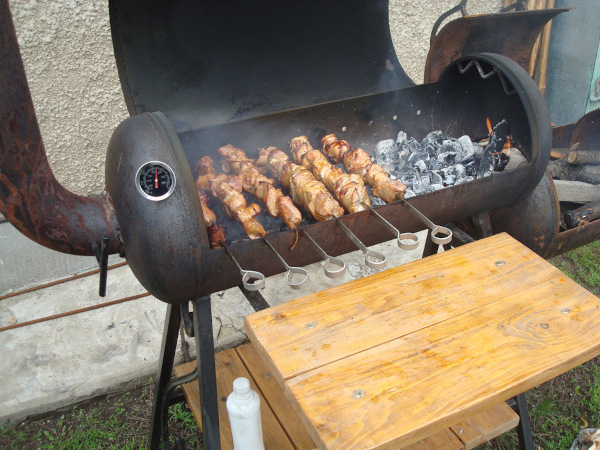

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Большая часть полученного от сжигаемого материала жара сохраняется внутри емкости и не раздувается ветром. Мангал от прочих типов жаровен отличается приготовлением блюд с использованием шампуров. Прямоугольная форма позволяет разместить их рационально и устойчиво.

Коптильня

Конструктивно сложнее предыдущего варианта. Коптильня представляет собой двухуровневое приспособление с герметично закрывающейся крышкой. В нижнем сегменте конструкции расположена камера для закладки топлива, в верхнем – отсек для продуктов их обработки горячим копчением.

Крышка необходима для достижения нужного температурного показателя и высокой концентрации дыма. В качестве топлива используют дрова или древесный уголь. Такие сжигаемые материалы наполняют обрабатываемые продукты особым ароматом и приятным привкусом.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Устройства горячего и холодного копчения различаются:

  • температурой, создаваемой в камере сгорания;
  • расчетным временем обработки продуктов;
  • сроком хранения блюд, подвергавшихся термическому воздействию;
  • расположением топливного отсека.

В агрегате горячего копчения камеру сгорания располагают непосредственно под отсеком с обрабатываемыми блюдами. В устройстве, предназначенном для работы при меньших температурах, топливный отсек выносят в сторону. Дым поступает в камеру с продуктами по трубе, успевая по пути несколько остыть.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Сравнительная таблица параметров горячего и холодного копчения:

Характеристика Горячая термообработка Холодное копчение
Температурный диапазон 80-120°С 40-60°С
Время приготовления 5-10 ч 2-3 сут.
Срок хранения копченый продуктов До 60 дней 3-6 месяцев

Мангал из газового баллона с коптильней предусматривает наличие регулируемых заслонок и выдерживание приготавливаемого блюда в задымленной камере для пропитывания его продуктами сгорания древесного топлива.

Барбекю

Конструкция представляет собой специальную печь, которая предназначена для жарки мяса на тлеющих углях. Внутрь жаровни закладывают топливо для сжигания и получения термической энергии.

В верхней плоскости устройства установлена металлическая решетка, на которой раскладывают нарезанные ломти мясных или рыбных ингредиентов. Из газового баллона круглого сечения получится барбекю классической формы.

Для удобства перемещения и использования приспособление оснащают небольшими колесами и установленной в нижней части изделия дополнительным решетчатым столиком для раскладки посуды, емкостей с приправами, столовых приборов.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Заводские модели комплектуются специальными щипцами для переворачивания горячих кусков мяса, кухонной лопаткой и другими аксессуарами. Принцип действия барбекю аналогичен классическому мангалу.

Различие заключается только в замене шампуров решеткой, что определяет особенности конструкции. Барбекю уступает в эффективности классической жаровне с крышкой и не подходит для приготовления шашлыков.

Поэтому пользуется меньшей популярностью, чем стандартный мангал или агрегат с крышкой, удерживающей жар во внутреннем пространстве. Предъявляются особые требования к используемому топливу. Дрова должны быть приблизительно одинакового размера, чтобы прогорали синхронно.

Гриль

Усовершенствованная и модернизированная версия предыдущей жаровни. От барбекю отличается формой и наличием крышки, удерживающей жар во внутреннем пространстве. Принцип приготовления аналогичен, но энергоэффективность гораздо выше у гриля.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Герметично закрывающаяся крышка на петлях позволяет регулировать температурный режим. Подходит для жарки, копчения и запекания блюд. Основная особенность гриля заключается в придании пищевым продуктам особых вкусовых качеств, насыщенного аромата и хрустящей золотистой корки.

Агрегат за счет нагнетания температуры во внутреннем пространстве дает возможность сократить расход масла по сравнению с традиционной жаркой на сковороде или в духовом шкафу. Приготовленные в гриле блюда считаются диетическими, но по качеству несколько уступают обработанной паром пище.

Смокер

Самый сложный вариант жаровни для собственноручного изготовления. Многофункциональное устройство состоит из нескольких отдельных отсеков, что позволяет использовать агрегат для разных видов термической обработки пищевых продуктов.

В смокере блюда готовят при относительно низкой температуре в изолированной среде внутреннего пространства, что обеспечивается закрывающейся наглухо крышкой. Агрегат оснащен решеткой для раскладки кусков мяса или рыбы, ломтей овощей и других ингредиентов.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

В отличие от похожих по конструкции гриля и барбекю, смокер выполняет термообработку содержимого косвенным теплом. Мясо в нем равномерно пропекается с образованием характерных колец копчения. В результате блюдо получается мягким и нежным на вкус.

Агрегат своими руками изготавливают из газового баллона, трубных отрезков большого диаметра, листовой стали. Устройство состоит из 2-х или 3-х последовательно расположенных камер, самая нижняя из которых играет роль топки.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

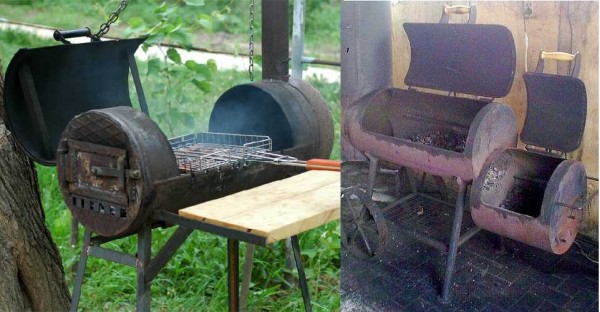

Мангалы из трубы - изготовление потребует чуть больше времени: нужно приварить боковушки
Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

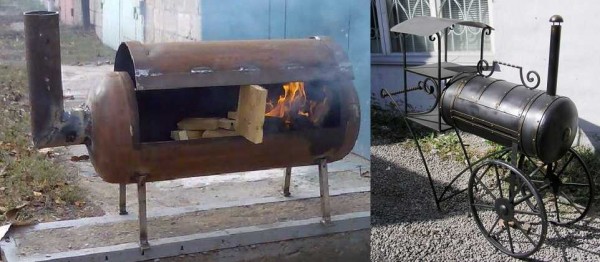

Мангалы с трубой более комфортны - дым уходит вверх. Оформить все тоже можно по-разному
Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

Подготовка материалов

В качестве заготовки используют баллон из-под пропана, способный выдерживать экстремально высокие температуры и большое давление. Набор необходимого инструментария и дополнительных материалов сильно различается в зависимости от избранной конструкции, оснащения и желаемого дизайна.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Мангал из газового баллона с коптильней в самом простом варианте исполнения потребует наличия:

  • предварительного составленного подробного чертежа с указанием точных размеров;
  • сварочного аппарата с электродами диаметром 3-4 мм;
  • дверных петель для крепления подвижной крышки;
  • электрического шуруповерта;
  • отвертки с плоской рабочей частью;
  • плоскогубцев;
  • металлических ручек;
  • раздвижного ключа с длинными рукоятями, создающими большое плечо усилия;

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

  • циркулярной пилы с дисками по металлу;
  • ножовки;
  • электродрели с набором сверл разного диаметра;
  • крупного напильника;
  • наждачной бумаги;
  • арматурных стержней;
  • щетки для сметания металлических стружек;
  • молотка;
  • зубила;
  • кернера;
  • средств индивидуальной защиты – специальных строительных печаток, сварочной маски;
  • лакокрасочных и отделочных материалов – грунтовочного состава, огнеупорной краски, растворителя;
  • крепежных элементов – винтов, болтов, гаек, стальных уголков и профиля, заклепок.
  • колосниковой решетки;
  • стальных крючьев.

Подходящий размер разводного ключа подбирают в соответствии с диаметром имеющейся заготовки корпуса. Обычно достаточно инструмента с диапазоном раздвижения 27-40 мм. Дополнительно понадобятся прочные металлические элементы для изготовления установочных опор или колес, которые придадут жаровне мобильность, удобство использования, функциональность.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Материал должен обладать надлежащей прочностью, чтобы выдерживать массу самой конструкции и вспомогательных приспособлений – топлива, шампуров, продуктов питания. Трубу рекомендуется выбирать диаметром не менее 10 мм.

Для закрепления металлических деталей потребуется струбцина, а для замеров – слесарная линейка из инструментальной стали. В зависимости от конструкции жаровни понадобятся 2-3 газовых баллона. Оптимальный вариант для изготовления корпуса – пропановая емкость вместимостью 50 л и высотой 120 см.

Какие баллоны можно использовать?

Наилучшим образом подойдет изделие марки АГ-50 соответствующего литража. Его высота составляет 640 мм, диаметр – 300 мм, масса – 17 кг. Из такого баллона можно изготовить мангал размера, достаточного для закладки большого количества продуктов. Модель имеет цилиндрическую форму.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Для изготовления сравнительно небольшого мангала подойдет баллон из-под пропан-бутановой смеси объемом 27 л. Преимущества такой жаровни заключаются в компактности и удобстве хранения.

Желательно подбирать баллон без следов коррозии на корпусе.

Для изготовления печи под казан с округлым днищем можно ограничиться моделью объемом 20 л. Такие баллоны устанавливают на автомобильном транспорте, используют для хранения и подачи медицинского кислорода. Толщина стенок подобных изделий составляет 3 мм или больше.

Подготовка и работа с баллоном

Долговечность, эксплуатационная надежность и функциональные характеристики самодельная жаровни во многом зависят качества выполненных работ. Резервуар предварительно готовят к превращению в корпус мангала.

Последовательно выполняют очистку изделия и слив остатков газовой смеси, производят разметку и резку. Баллон нужно проверить на наличие следов ржавчины, вмятин и трещин. Если имеются коррозийные участки, их зачищают наждачной бумагой. Изделие с трещинами корпуса использовать не рекомендуется.

Удаление остатков газа

Крайне важная процедура в аспекте соблюдения техники безопасности. Газовая смесь при резке баллона может взорваться или воспламениться. Работу по стравливанию опасного вещества следует выполнять на открытом пространстве вдали от жилых помещений, людей и домашних животных.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Используемые в таких изделиях газовые смеси отличаются высокой токсичностью, взрывоопасностью и источают резкий неприятный запах. Для полного стравливания вещества нужно разводным ключом открутить вентиль до упора. Летучая смесь сама постепенно выветрится. Время ожидания – 2-3 суток.

Мангал из баллона можно начинать делать только после полного стравливания опасного газового вещества. Будущий агрегат с коптильней предполагает использование заготовки корпуса, окончательно очищенной от пропан-бутановой смеси.

Иначе при работе с болгаркой или сварочным аппаратом существует высокая вероятность взрыва. Проверяют, идет ли газ, с помощью мыльного раствора. Им покрывают вентиль и наблюдают, образуются ли пузыри. Если их нет, смесь полностью удалена.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

На внутренних стенках баллона оседает конденсат. Его сливают, перевернув изделие выходным отверстием вниз. Опасная жидкость в течение нескольких часов сама вытечет. Затем нужно снять вентиль и заполнить баллон водой.

Процедура гарантирует окончательно удаление остатков летучего взрывоопасного вещества. Сливают воду вдали от жилых помещений и культурных растений. В жидкости содержатся сернистые аналоги спирта, отличающиеся высокой токсичностью.

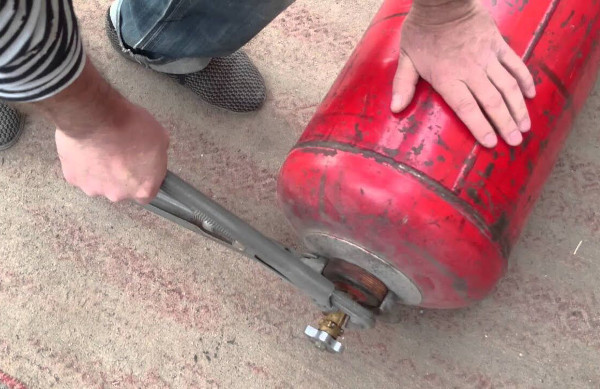

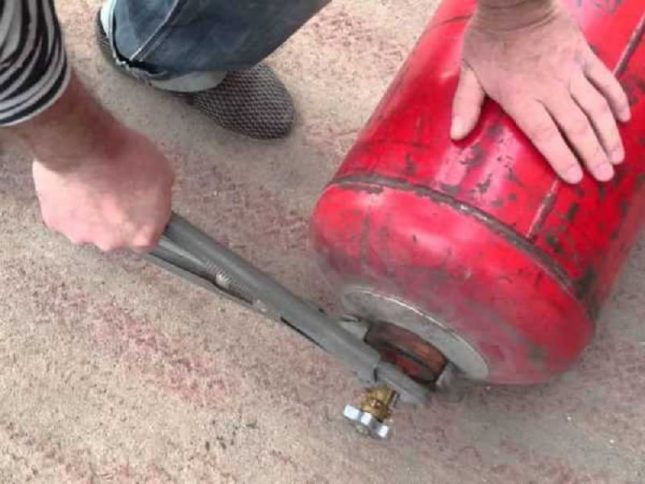

Со старого баллона снять вентиль бывает затруднительно. В этом случае его аккуратно срезают ножовкой по металлу. Последняя процедура по удалению опасного вещества предусматривает проверку открытым огнем. При поднесении к выходному отверстию спички или зажигалки возгорания быть не должно.

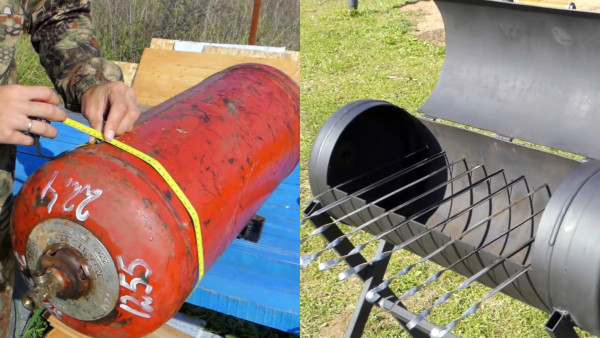

Разметочные работы

Используют маркер или мел, металлическую линейку. С нанесением разметки на выгнутые и закругленные поверхности могут возникнуть сложности. Для созданий линий в соответствии с чертежом можно воспользоваться измерительным инструментом из мягкого и эластичного материала.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Диаметр газового баллона объемом 50 л равен 96 см. При нанесении разметочных линий и выборе линейки учитывают особенности геометрической конфигурации заготовки, ее габаритные параметры, прохождение сварных швов, размещение и количество технологических отверстий.

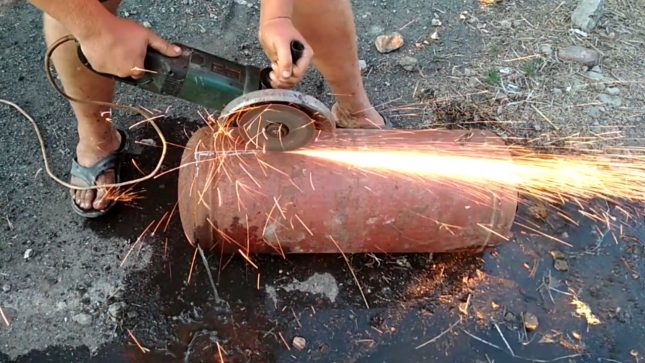

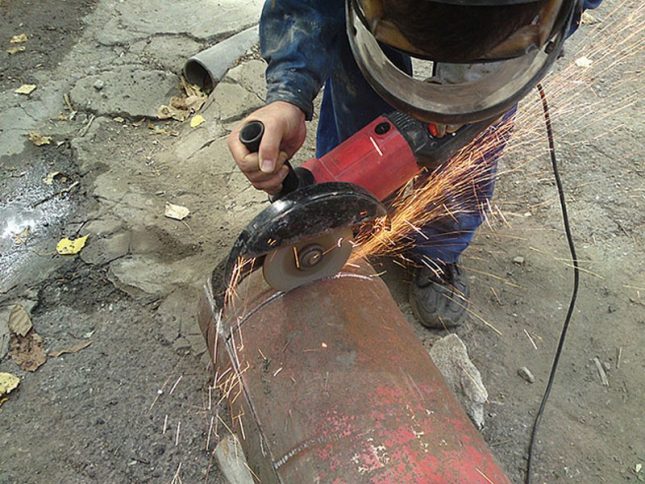

Резка баллона

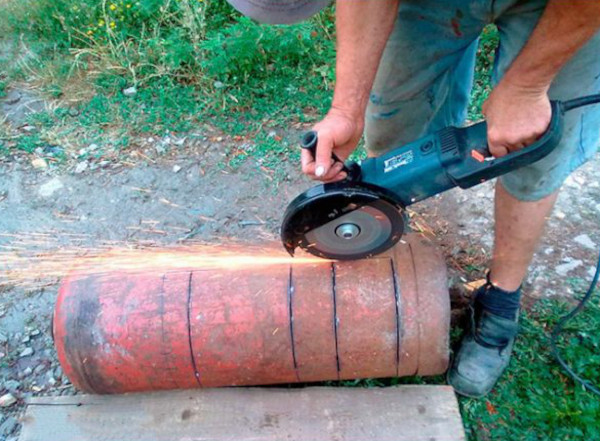

Применяют газовый резак или циркулярную пилу с отрезным диском по металлу. Намечают очертания крышки по заранее нанесенным маркером или мелом линиям. От сварочного шва, соединяющего боковые поверхности баллона с днищем и верхней торцевой поверхностью, рекомендуется делать отступ в 5-6 см.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Вырезание отверстия под крышку производят по кругу, стараясь соблюдать перпендикулярное расположение отрезного диска по отношению к заготовке. При слишком толстых стенках и большом диаметре баллона инструмент может прийти в негодность до окончания работы.

Избежать сгорания диска поможет охлаждение водой и неспешная резка. На некоторых участках распил можно выполнять не полностью для экономии инструмента. Сегмент корпуса выбивают зубилом и молотком. Для изготовления самодельной жаровни требуется удалить практически всю боковую поверхность, место которой займет крышка.

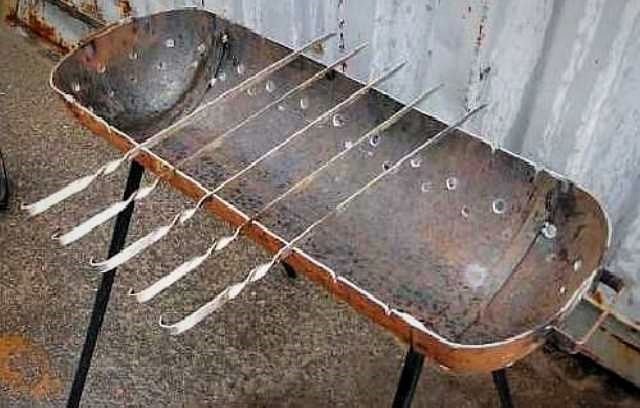

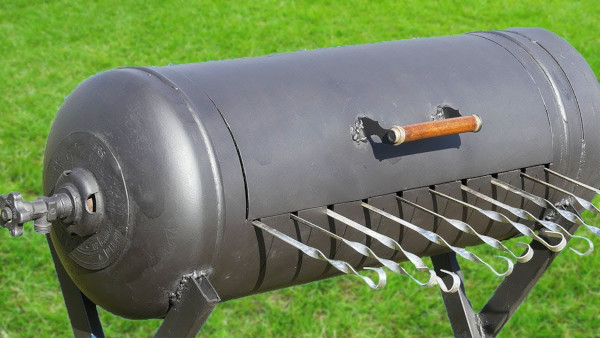

Устройство без крышки

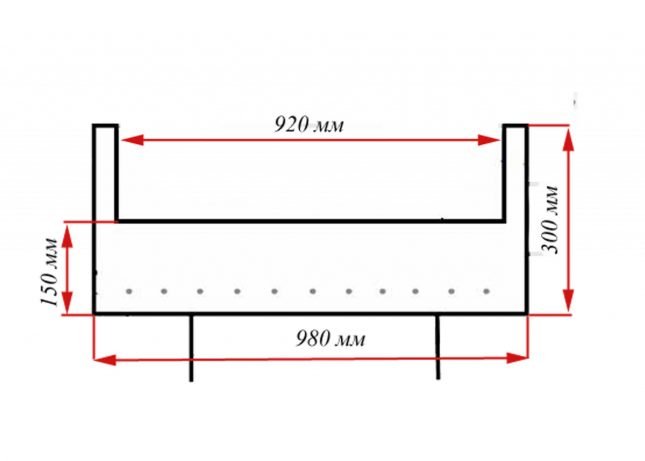

В верхней плоскости вырезают пазы для установки шампуров. Примерный чертеж с размерами можно составить на бумаге или в графическом редакторе при навыках работы с программами для 3D-моделирования. Для изготовления подобной простой конструкция не нужна большая точность.

Мангал из газового баллона с коптильней потребует более подробной схемы, поскольку предполагает наличие изолированного отсека с технологическими отверстиями для доступа поддерживающего горение кислорода с атмосферным воздухом. Из емкости 50 л получится жаровня общей высотой 300 мм.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Размер вырезанной под установку шампуров боковой плоскости достигает 92 см с учетом отступа от торцевой поверхности, где изначально располагался вентиль. Длина нижней плоскости изделия, в которой нужно приварить ножки или конструкцию из арматурных прутьев под колеса, составляет 980 мм. Высота торцевой части достигает 15 см.

Эти габаритные параметры можно указать на чертеже и соблюдать при выполнении разметочных работ.

Пошаговая инструкции по изготовлению простого открытого мангала без крышки:

  1. Вырезать болгаркой боковую поверхность, сделав отступ от верхнего и нижнего края баллона по 5 см.
  2. Приварить на место снятого вентиля металлическую накладку, которая закроет отверстие и обеспечит удержание жара во внутреннем пространстве мангала.
  3. Вырезать циркулярной пилой пазы для установки шампуров на обоих поверхностях заготовки, соблюдая параллельность.
  4. Углубить, обработать поверхности, снять металлические заусеницы с пазов крупным напильником и наждачной бумагой.
  5. Приварить к нижней поверхности баллона опоры из арматурных прутьев, на которые насаживают мебельные ножки или небольшие колеса.
  6. Выполнить грунтовку и покраску готового изделия.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Изготовление такого простого мангала потребует выполнения минимального числа технологических операций, с которыми справится любой домашний мастер, владеющий слесарными навыками и умеющий работать со сварочным аппаратом.

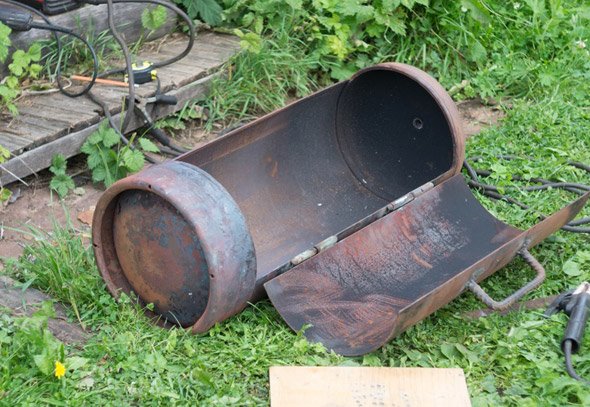

С крышкой и дымоходом

Такая конструкция требует установки дверных петель на место вырезанной стенки баллона. Их оптимальное количество для мангала из газового резервуара объемом 50 л – 3. Если используется 27-литровый баллон, достаточно 2-х петель.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами
Устройство мангала из газового баллона.

Их крепят сварочным швом с последующей зачисткой напильником. Петли устанавливают до формирования разрезов и отверстий в корпусе. Для изготовления крышки подойдет вырезанный сегмент стенки резервуара.

Ее дополняют ручками и устанавливают на петли после завершения работ по изготовлению мангала. Дымоход врезают в торцевую поверхность импровизированного мангала. Сначала к сформированному болгаркой отверстию приваривают патрубок.

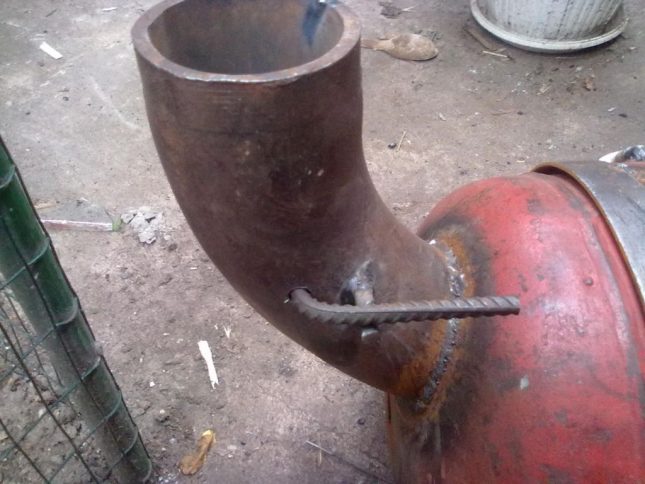

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Его внутренний диаметр должен на 4-5 мм превышать размер дымоходного канала. Для изготовления этого элемента используют округлую или профильную трубу из оцинкованной стали или углеродного сплава. Рекомендуемая толщина стенок – 4 мм.

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

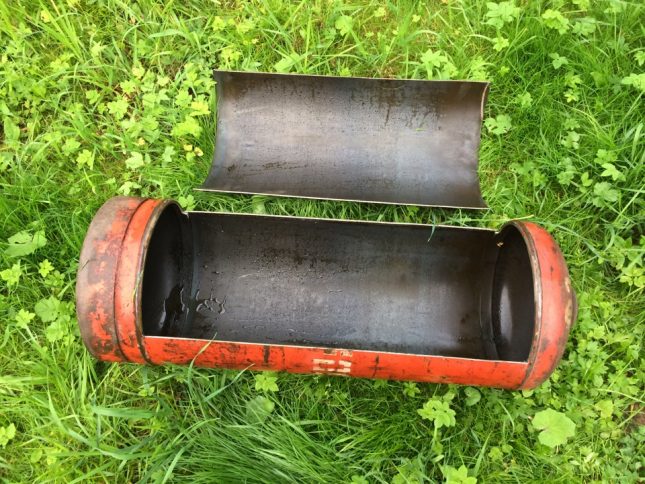

Делим баллон пополам и получаем две жаровни

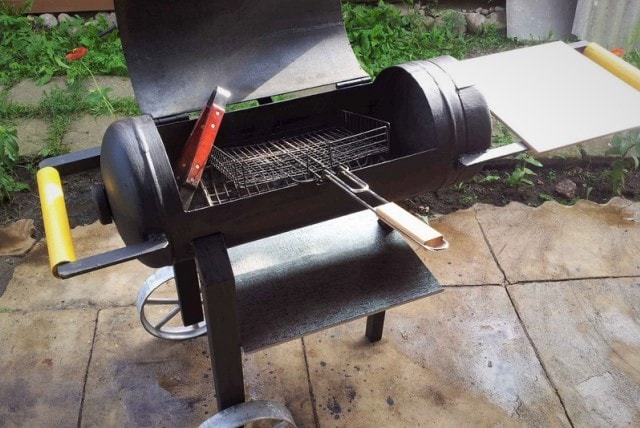

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

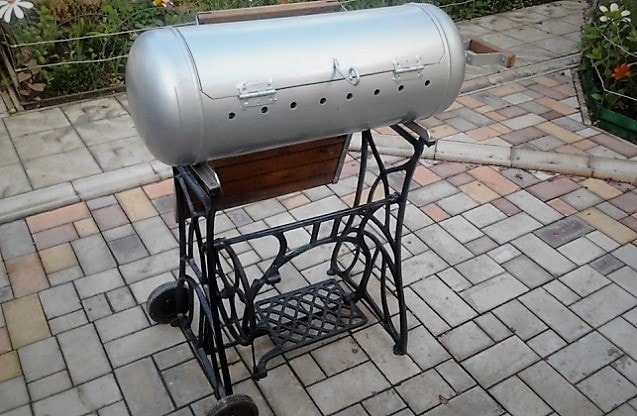

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

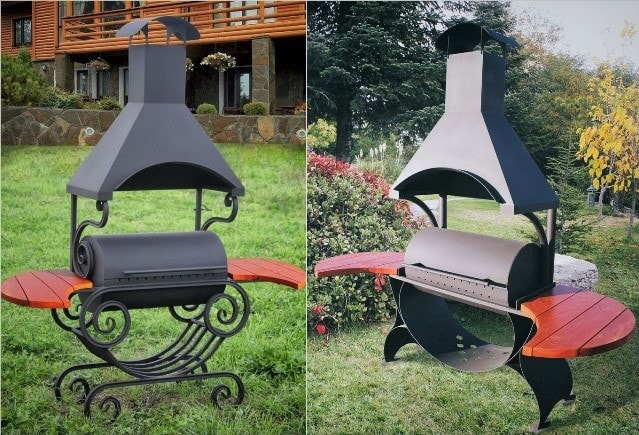

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

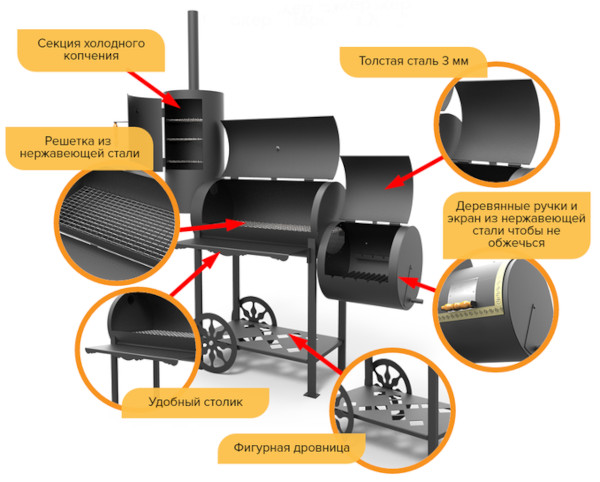

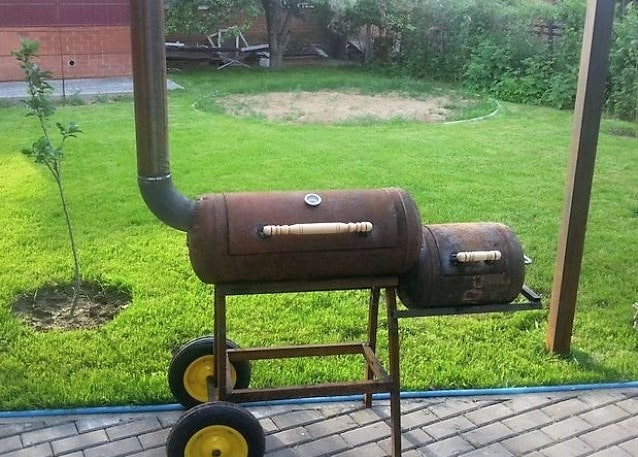

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

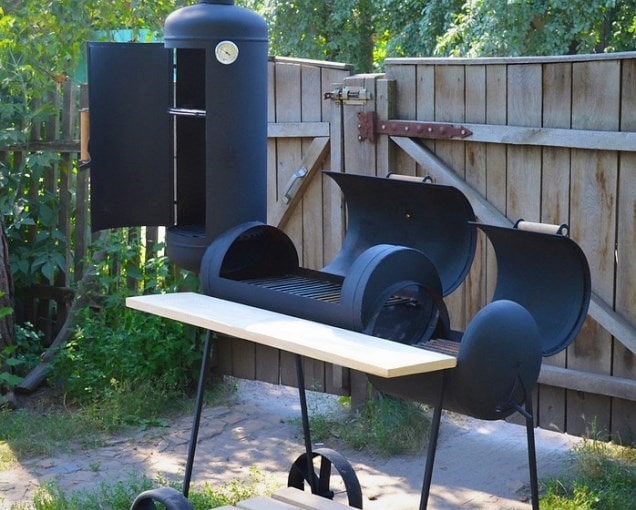

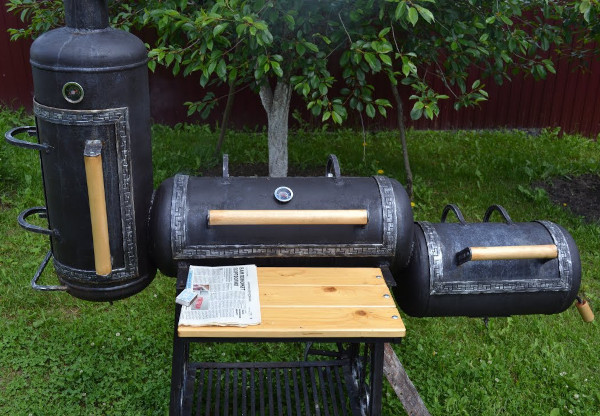

Более продвинутый вариант  — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

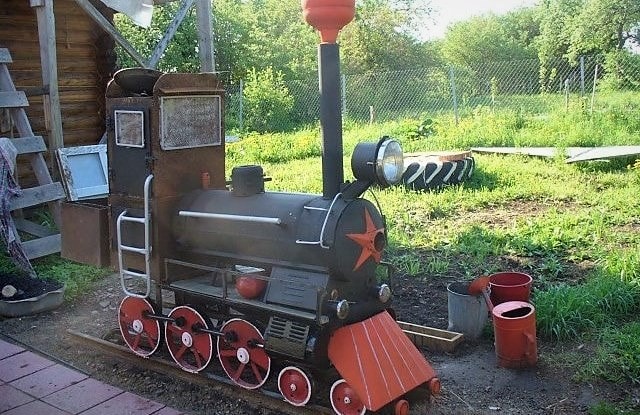

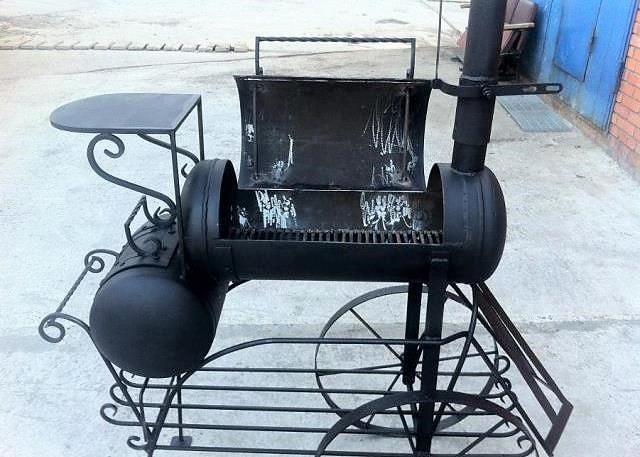

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

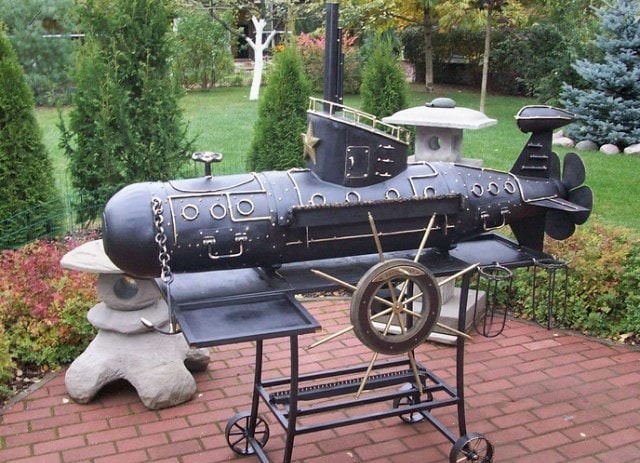

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

С коптильней из 2-х баллонов

Для изготовления герметичного отсека понадобится дополнительный резервуар меньшего объема – 15-27 л. В качестве основания тяжелой конструкции используют арматуру или подставку от швейной машинки. В топке формируют отверстие для поддувала. В импровизированной коптильне сооружаю крышку описанным выше способом.

Внутри устанавливают решетку для размещения продуктов. Горючие материалы закладывают на днище. Топка должна быть оборудована собственным дымоходом с заслонкой, позволяющей регулировать температуру и количество выделяющихся при сжигании топлива газообразных веществ.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Мангал из газового баллона с коптильней изготавливают по описанной выше схеме. Герметичную камеру присоединяют к корпусу жаровни толстым патрубком. Такой агрегат может работать в нескольких режимах, позволяя готовить большой ассортимент блюд. Тип копчения зависит от расстояния между корпусом и герметичной камерой. Оно определяется длиной патрубка.

Защита от коррозии

Для защиты изделия от коррозии используют:

  • Термостойкие кремнийорганические краски.
  • Порошковые краски и эмали. Такая обработка практически не применяется в домашних условия, поскольку требует запекания красящего материала при высокой температуре в камере.
  • Оксидирование.

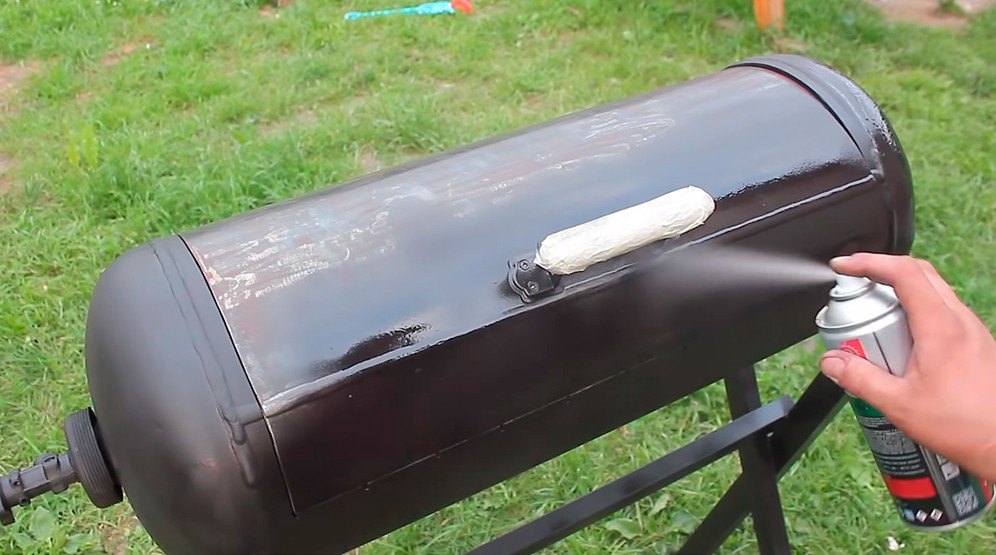

Покраска мангала из баллона

Надежную защиту обеспечит обработка зачищенной поверхности серной кислотой (5%-ным раствором) с последующим кипячением в концентрированном растворе хозяйственного мыла, а затем – едкого натра.

Даже после поверхностной обработки не следует оставлять мангал без укрытия. Лучше соорудить над ним крышу или сделать конструкцию мобильной (на колесиках) и перемещать ее под навес.

Таким образом, изготовить мангал из газового баллона своими руками несложно. Требуется только подобрать емкость по размерам, определиться с конструкцией и аккуратно выполнить несложные работы по подготовке деталей и сборке изделия.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Газовые баллоны изготавливаются из высоколегированных низкоуглеродистых сталей 30ХМА, 45, 34CrMo4, 30ХГСА. Высокое содержание лигатур и уменьшение количества лигатур в металле делает сплав более прочным и повышает антикоррозионные свойства.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

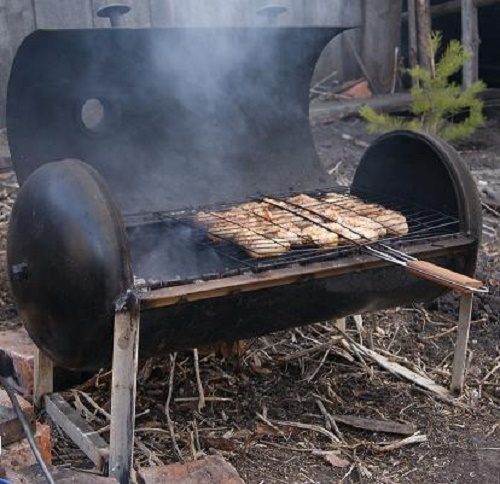

Мангал из газового баллона

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Мангал из газового баллона

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

  • отрезки стальных труб и уголков;
  • металлические ручки для крышки мангала;
  • дверные или мебельные петли;
  • труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
  • решётка, которая понадобится для барбекю;
  • болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

  • сварочный трансформатор или инвертор;
  • УШМ — угловая шлифмашина (в просторечье «болгарка»);
  • электроды Ø3–4 мм;
  • отрезной и зачистной диск к УШМ;
  • дрель электрическая;
  • набор свёрл для работы по металлу;
  • струбцины для фиксации металлических деталей;
  • длинная металлическая линейка;
  • чертилка;
  • кёрн;
  • разводной и газовый ключ;
  • набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

С печью под казан из 3-х баллонов

Конструкция отличается вертикальным размещением. Для ее изготовления используют газовый баллон большого диаметра и 2 поменьше. К боковой поверхности корпуса приваривают отсек-казан, оснащенный индивидуальной топкой и размещенной с лицевой стороны агрегата дверцей.

На нижней поверхности топочной камеры оборудуют поддувало с регулируемой заслоночной пластиной, изготовленной из стального листа. Боковые плоскости основного резервуара оснащают дополнительными вентиляционными отверстиями продольного расположения.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Для казана нужно изготовить крышку. Ее вырезают из листовой стали и дополняют ручкой. Верхнюю часть баллона, служащего казаном, можно оснастить отсоединяемой конфоркой от твердотопливной плиты. Такое решение позволит использовать для приготовления блюд сковороду.

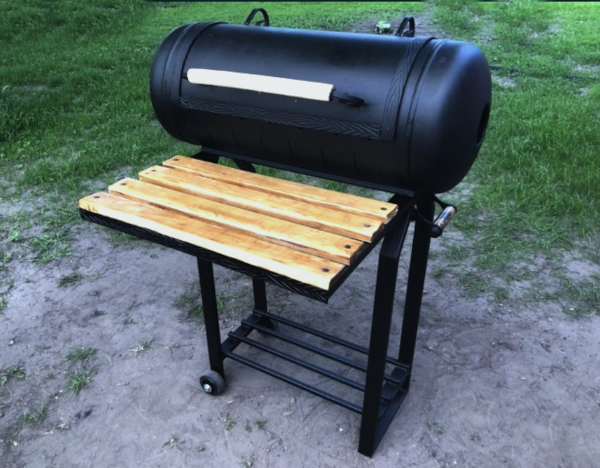

Со столиком

Это приспособление, обеспечивающее удобство использование агрегата и улучшающее его функциональность, требует большего объема сварочных работ. Столик можно сделать выдвижным, откидным или отсоединяемым. Его крепят к высоким ножкам, изготовленным из стального профиля либо арматурных прутьев.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Для надежности эти элементы укрепляют приваренными поперечными перекладинами.

Столик монтируют непосредственно под нижней плоскостью мангала или выносят в сторону. Для выдвижной конструкции понадобятся профилированные направляющие. Откидной или съемный вариант устанавливают на дверные петли, аналогичные тем, которые использовались для крепления крышки.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

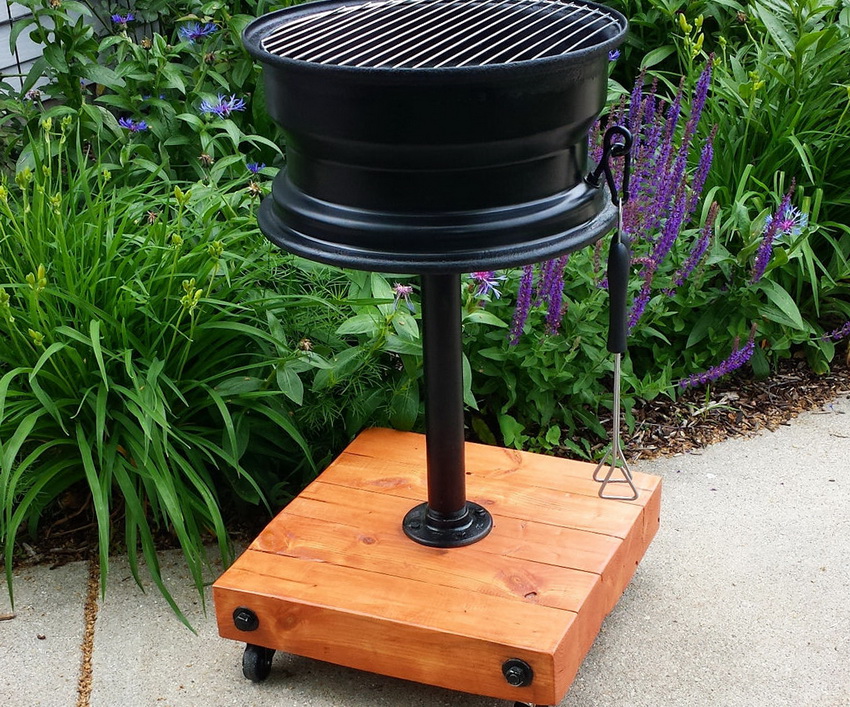

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

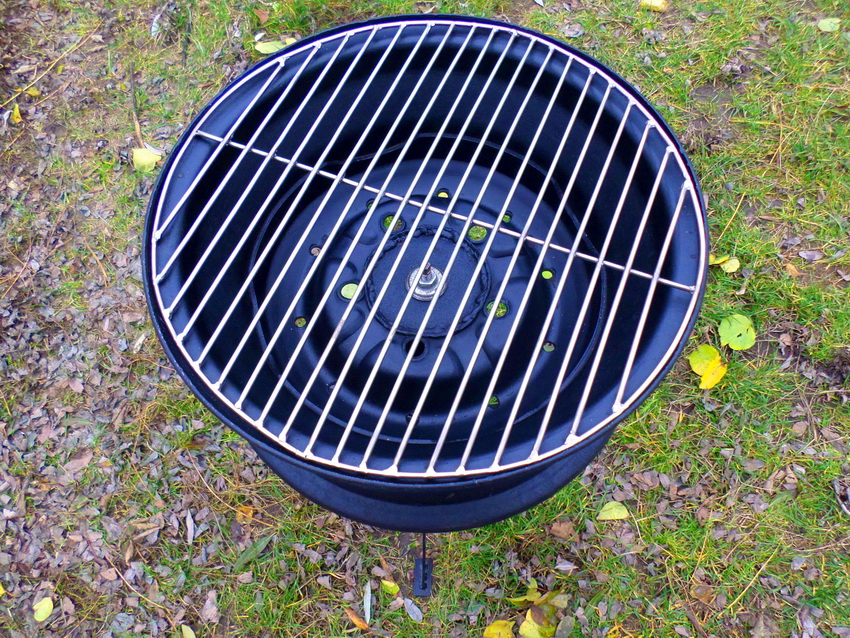

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

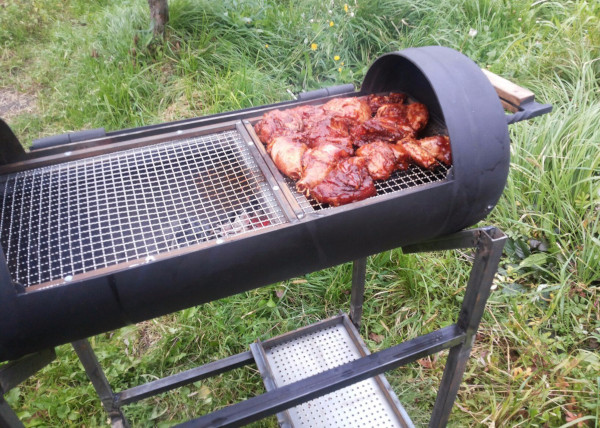

В виде гриля

Конструкция представляет собой универсальную разновидность барбекю. Разница заключается в оснащении самодельной жаровни приваренными стальными уголками, на которые устанавливают сетку.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Универсальная пошаговая инструкция по изготовлению гриля из газового баллона:

  1. Разметить на корпусе подготовленного резервуара контуры крышки.
  2. Вырезать циркулярной пилой по нанесенным линиям боковую поверхность.
  3. Обработать напильником и наждачной бумагой края овального отверстия.
  4. Приварить дверные петли.
  5. Выкроить крышку из вырезанного сегмента баллона, просверлить в ней отверстия под ручку.

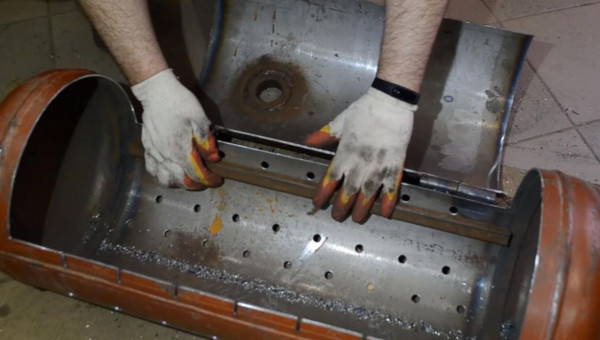

  6. Приварить к внутренним поверхностям резервуара опоры для решетки.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Разметку можно выполнять не только маркером, но и обычным мелом. Опоры для решетки делают из стального профиля или уголков. В первом случае она будет надежнее зафиксирована. Такое решение обеспечит конструкции дополнительную жесткость и позволит устанавливать решетки разного размера.

После выполнения всех технологических операций останется смонтировать крышку сприкрученной к ней ручкой и подобрать или собственноручно изготовить решетку из толстой стальной проволоки. Такой мангал-гриль можно оснастить коптильней, использовав газовый баллон меньшей емкости.

Мангал из баллона своими руками: пошаговая инструкция

Сборку конструкции лучше проводить на ровной площадке, чтобы мангал получился устойчивым. Работа состоит из следующих этапов:

  1. Демонтаж вентиля и разметка баллона.
  2. Разрезание ёмкости.
  3. Изготовление ножек и сборка.
  4. Финишная обработка — покраска и другие работы.

Демонтаж вентиля и разметка

Если ранее вентиль не был раскручен, это необходимо сделать, чтобы убедиться в отсутствии газа в баллоне (выполнить описанные выше действия с водой) и дальнейшем безопасном его использовании. Для работы нужен разводной или газовый ключ.

Откручивают вентиль баллона

Вентиль баллона откручивают, а к тому месту, где он был расположен, приваривают трубу-дымоход

Если запорная арматура никак не откручивается, кран срезают болгаркой. Образовавшееся отверстие используют для монтажа дымохода, т. е. приваривают к нему трубу.

Баллон с дымоходом

В качестве дымохода можно использовать кусок любой толстостенной трубы с коленом

Далее приступают к разметке мест для резки — одному из важнейших этапов самостоятельного изготовления мангала:

  1. Каждая ёмкость имеет сварочный шов по длине — это первая линия разметки. От неё на расстоянии 24 см в обе стороны нужно прочертить мелом вторую и третью линии разметки: они делят баллон пополам (его диаметр равен 96 см). Это удобно делать с помощью рулетки и линейки.
  2. От первой линии отметить по 10 см вправо и влево, провести параллельно ещё две (3-я и 4-я линии разметки). На них будут сделаны отверстия для воздуха.
  3. С верхней стороны мангала сделать отметки для крышки. К 3-й линии добавить 10 см и провести пятую.
  4. Отступить от круговых сварочных швов внизу и вверху баллона по 3 см внутрь (т. е. навстречу друг другу) и провести линии. В этих местах есть лента усиления швов, которую нельзя повредить во время распила мангала. Поэтому отметки проставить на расстоянии от неё.
  5. 2-ю и 3-ю линии разделить на равные части (по 8–10 см). Это отметки для просверливания отверстий для шампуров.

Схема мангала

Предварительно составленная схема баллона поможет правильно выполнить разметку для вскрытия ёмкости

Вскрытие баллона и изготовление крышки

По сделанной разметке угловой шлифмашиной вырезают крышку:

  1. Установить на угловую шлифмашину отрезной диск.
  2. Прорезать по 2-й линии разметки.Болгаркой режут баллон вдоль

    Используйте защитные средства, работая со шлифовальной машиной

  3. Прорезать по круговым отметкам.Режут баллон по круговым отметкам

    Для вскрытия баллона используют угловую шлифовальную машину

  4. Вырезать крышку по 5-й линии разметки.Разрезанный баллон

    Вскрытие баллона подразумевает вырезание в нём крышки для мангала

Чтобы впоследствии уменьшить неудобства при установке крышки на корпус, по линии первого разреза сразу приварите петли.

По круговым краям конструкции приваривают ограничители. Их можно сделать по-разному, например, из цепи с крупными кольцами или уголков из стали. Расстояние, на которое будет открываться крышка, выбирают так, чтобы конструкции сама не закрывалась и одновременно крышку можно было удобно открывать за ручку.

Мангал с открытой крышкой

Удобно использовать уже готовые металлические петли

Далее сделать следующее:

  1. Просверлить отверстия под шампуры ниже места прикрепления крышки. Предварительно с помощью керна сделать углубления по выполненным ранее меткам. Обработать просверленные места напильником.
  2. С противоположной от места крепления крышки стороны сделать пропилы под шампуры, используя шлифовальную машину. Они должны быть шириной полсантиметра. Глубина — 2 см.Мангал из баллона

    Отверстия или распилы в нижней части баллона нужны для выхода воздуха

  3. Прикрепить ручки на крышку. Самый простой и дешёвый вариант — взять кусок арматуры или металлического прута и согнуть его в виде буквы П.
  4. Просверлить отверстия для воздуха (раздувочные), предварительно выполнив кернение. Их можно сделать по специально размеченным для этого линиям на расстоянии 10 см. Другой вариант — в шахматном порядке между этими двумя линиями разметки.

Инструкция по изготовлению ножек

Полученный мангал необходимо установить на ножки. Есть несколько способов это сделать:

  1. Приварить к корпусу четыре уголка или отрезка стальной трубы. Места прикрепления ножек необходимо разметить, чтобы конструкция была устойчивой. Рекомендуемая высота мангала — не более одного метра от земли до уровня отверстий для шампуров.
  2. Сделать раму из металлической трубы (боковые стойки) и полукруглых элементов из стальной шины, приваренных к стойкам. Две части конструкции соединяют по типу подстолья, используя для этого металлопрофиль. Далее корпус мангала устанавливают на полукруглые части и для надёжности приваривают.

Если к ножккам мангала прикрепить колёсики из металла, конструкция будет более мобильной.

Ножки для мангала из баллона

Стойки с металлическим ложе надёжнее и практичнее ножек из отрезов стальной трубы

Отделка мангала

Завершающий этап работы — покраска. Лучший материал для этого — термостойкая краска, которую обычно используют для покраски глушителей. Также подойдёт силиконовая краска для отделки мангалов, каминов, печей из металла. Но эти материалы дорогие и сложно наносятся.

Более доступный вариант — минеральные битумные смолы. Такие покрытия практичны и долговечны, но долго сохнут и имеют неприятный запах. Чтобы от него избавиться, а также укрепить покрытие, необходимо подождать, пока состав спечётся, т. е. просто первые два или три раза использовать мангал вхолостую, без приготовления шашлыков. Наносят материал в 3–4 слоя. Важно, чтоб предыдущий слой полностью высох.

Самодельную конструкцию можно необычно украсить, добавить декоративные детали и получить, например, мангал в виде паровоза, поросёнка и др.

Источники

  • https://agronomya.com/mangal-iz-gazovogo-ballona.html
  • https://stroychik.ru/raznoe/mangal-iz-gazovogo-ballona-bochki-truby
  • https://greensector.ru/pechi-i-mangaly/kak-izgotovit-mangal-iz-gazovogo-ballona-primery-i-poshagovaya-instrukciya.html
  • https://grillrest.com/mangaly/iz-gazovogo-bolona-svoimi-rukami-instrukciya/
  • https://maja-dacha.ru/mangal-iz-gazovogo-ballona-svoimi-rukami/
  • http://remoo.ru/uchastok/mangal-iz-gazovogo-ballona
  • https://aqua-rmnt.com/poleznye-sovety/mangal-iz-gazovogo-ballona.html

[свернуть]
Adblock
detector
